ISO60605B-2滚子链链轮传动结构

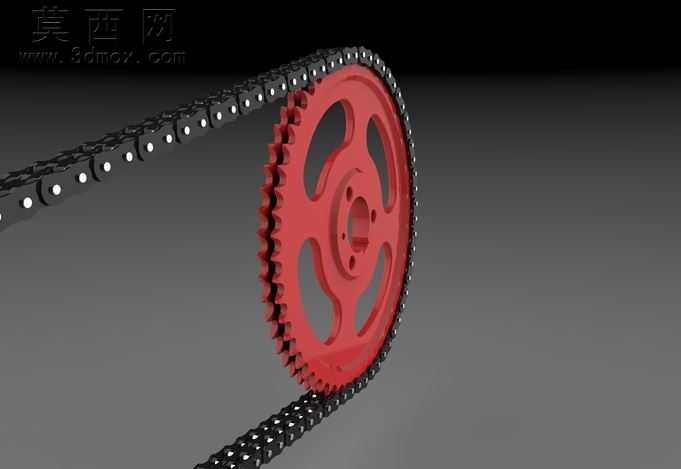

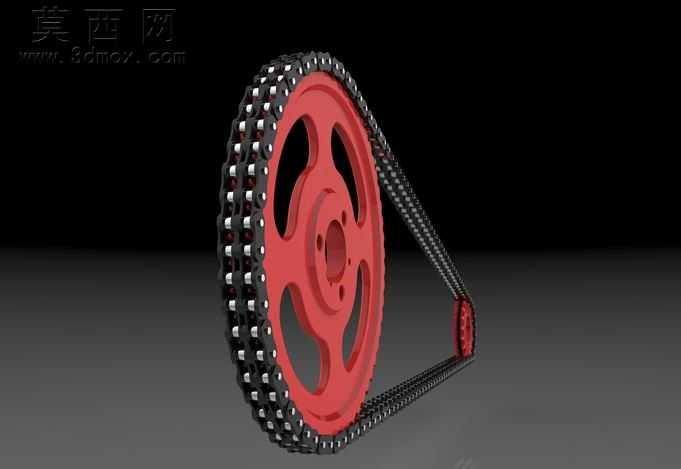

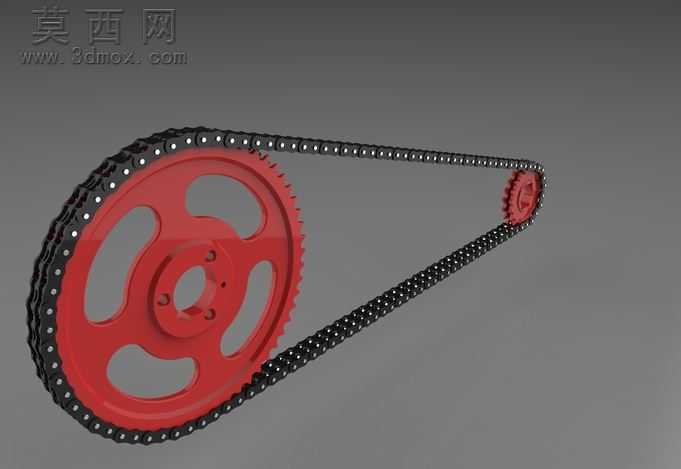

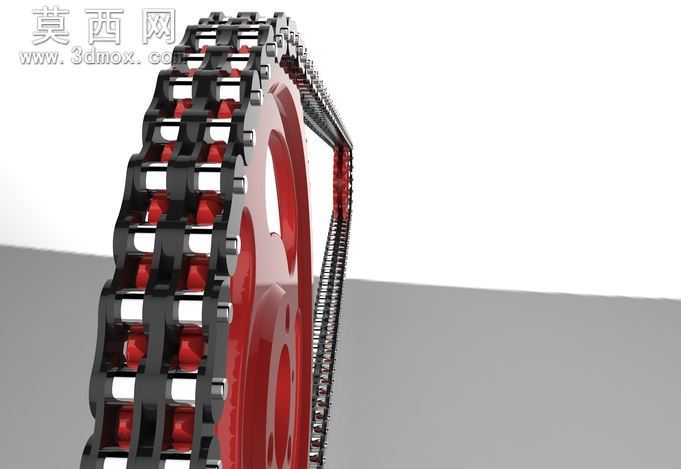

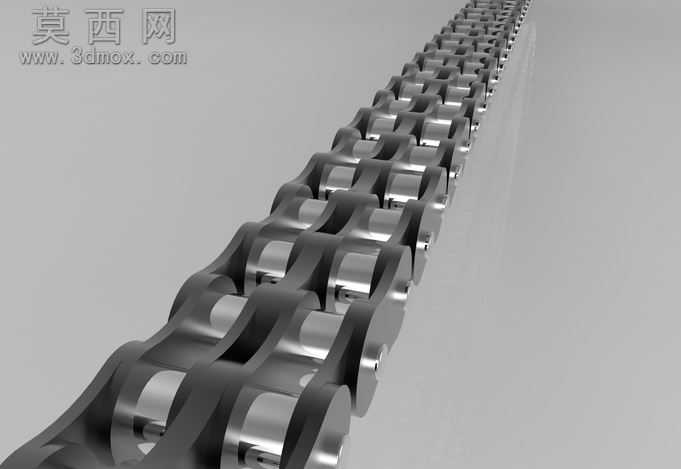

本模型为滚子链链轮传动结构，严格遵循ISO60605B-2标准完成参数化建模，完整还原了链传动系统的核心组成与装配关系。建模过程中首先依据标准参数确定链轮齿形轮廓，对大小两个链轮分别完成齿槽、轮毂、减重孔、安装定位孔的特征构建，其中小链轮齿数为19齿、大链轮齿数为57齿，严格匹配传动比设计要求，齿形曲线经过精准拟合，保证链节与轮齿啮合时的贴合度，避免出现传动卡滞或跳齿的设计缺陷。链条部分逐节构建内链板、外链板、销轴、套筒、滚子的独立零件，按照链节装配逻辑完成整圈链条的阵列装配，精准还原链条与两个链轮的啮合包角，同时模拟出链条松边的自然垂度状态，让整体装配效果更贴近真实传动场景。材质与渲染阶段，为链轮赋予金属漆面材质，轮齿部分做金属光泽处理还原钢制零件的质感，减重孔与轮毂区域做哑光漆面区分，链条部分分别为链板、销轴、滚子赋予不同的金属材质，滚子部分做高光亮面处理模拟镀铬零件的视觉效果，整体渲染采用柔和打光方式，清晰展现各零件的结构轮廓与装配层次。结构设计上，大链轮开设多组异形减重孔，在保证轮体结构强度的前提下降低整体转动惯量，轮毂位置设置多组安装孔用于与传动轴定位固定，小链轮结构紧凑适配高速输入端的安装需求，链条各链节间保留合理的转动间隙，还原真实链传动的活动自由度。该模型完整展现了滚子链传动的典型结构形式，可用于机械原理教学演示、传动系统方案选型参考，也可作为非标传动设备设计的参考模板，帮助设计人员直观理解链传动的啮合逻辑与结构组成，为相关传动机构的设计优化提供直观的三维参考。
