多孔阵列排布板件孔位结构设计

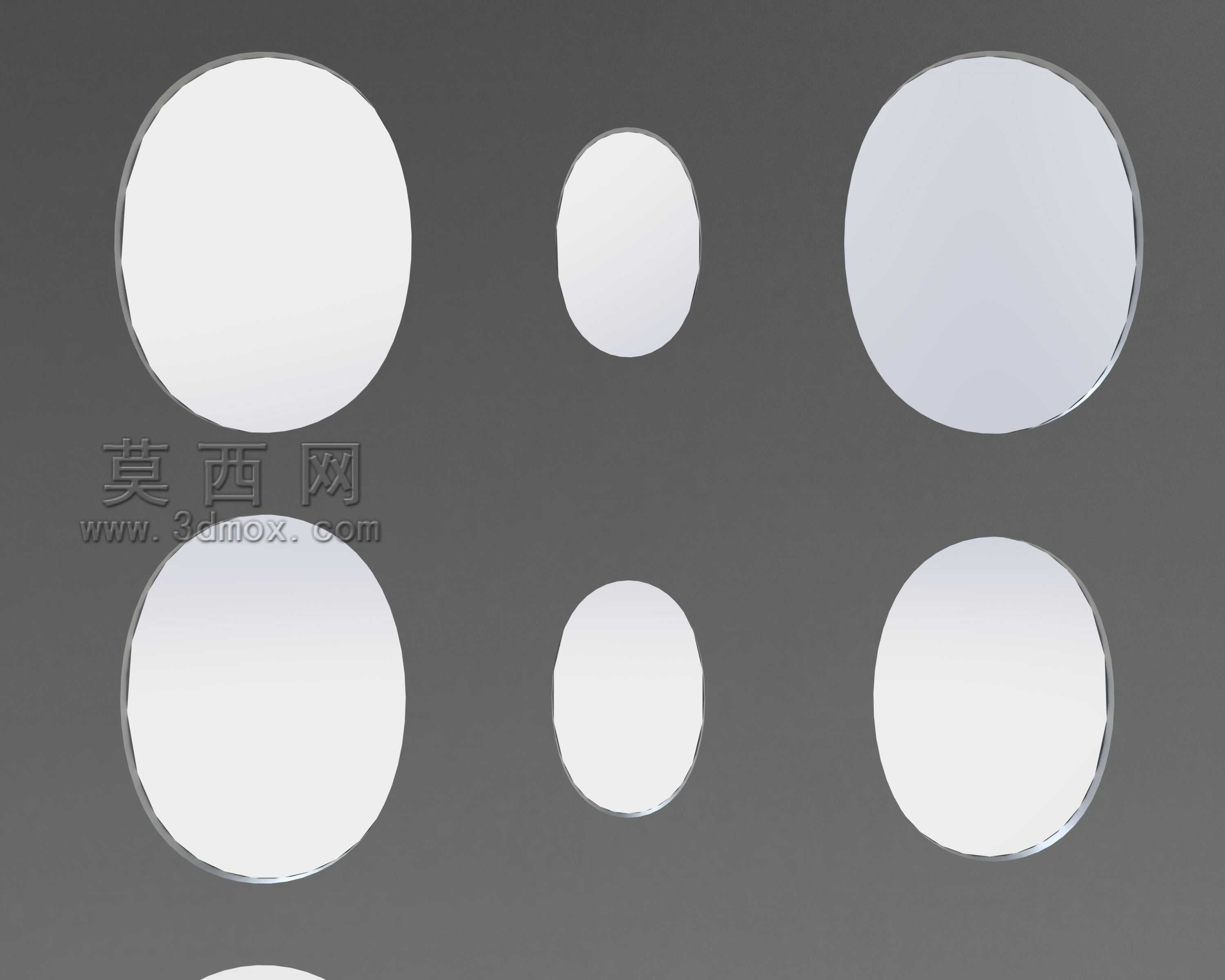

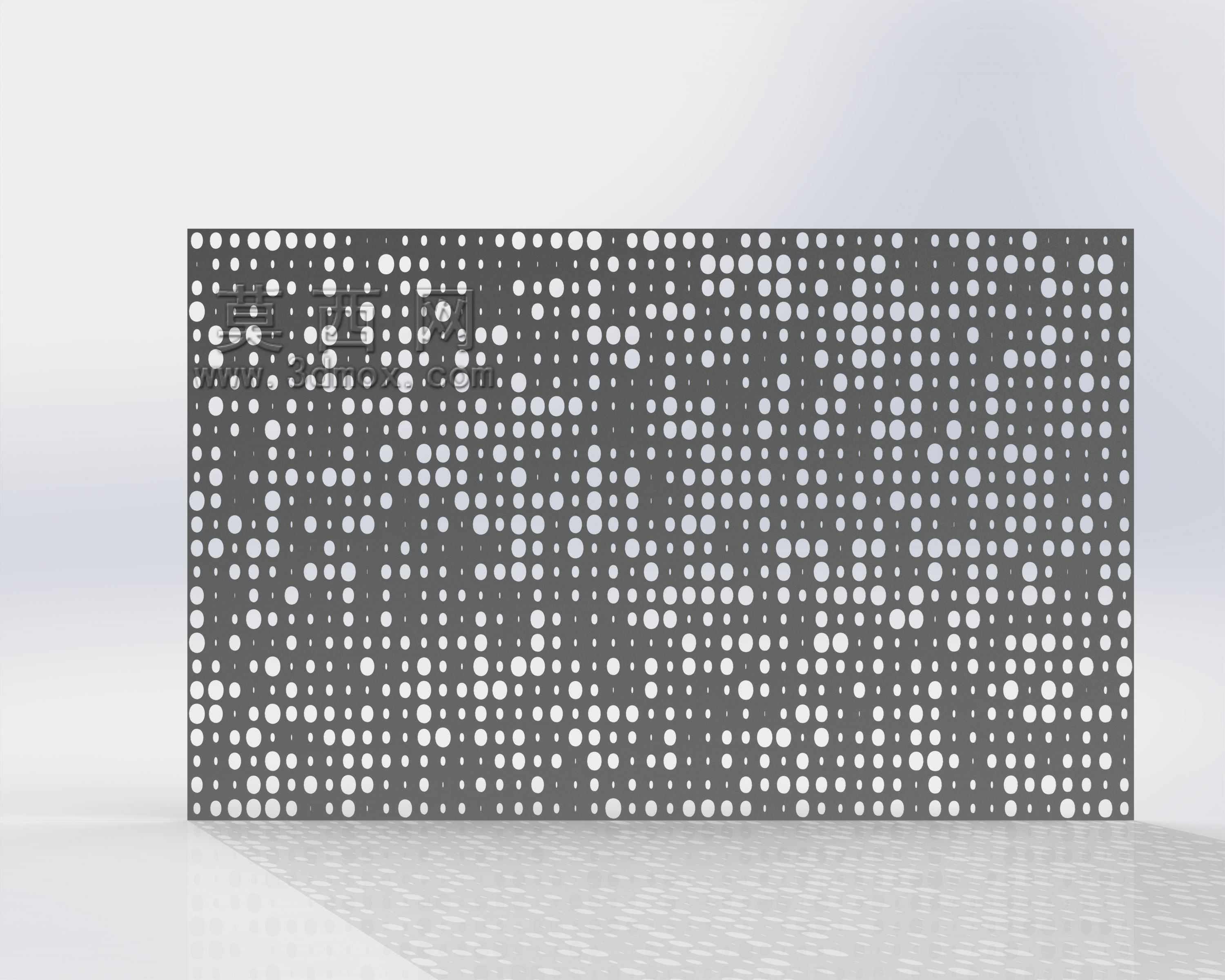

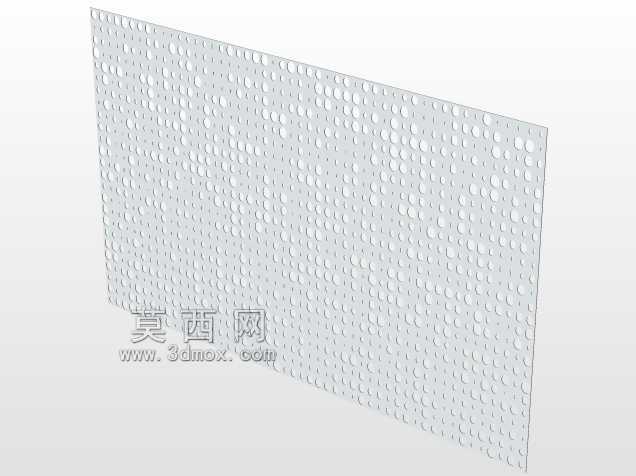

　　在各类筛分、流体均布、物料分级以及工装定位场景中，带规则阵列孔的板件是应用频次极高的结构件，这类构件的孔位排布精度、孔型一致性直接决定了整套设备的运行稳定性与作业精度。本次涉及的多孔板件采用50×25的矩阵式孔位排布逻辑，整板合计1250个成型孔，孔型采用长圆形结构，也就是行业内常说的腰型孔，这类孔型相比圆孔拥有更灵活的安装适配余量，同时在流体通过时能形成更稳定的层流状态，避免圆孔边缘易出现的紊流扰流问题。

　　从实际工程应用角度出发，这类多孔板常被用在振动筛分设备的筛层、化工塔器的流体分布板、自动化生产线的工件定位工装板、通风散热系统的均风板等场景。以振动筛分场景为例，长圆形孔的排布方向如果和物料行进方向保持一致，能有效降低物料卡孔的概率，相比同开孔率的圆孔筛板，透筛效率能提升15%左右，同时长圆孔的边缘应力分布更均匀，在设备长期高频振动的工况下，孔边开裂的失效概率远低于密集圆孔板。如果用在工装定位场景，腰型孔预留的调整余量可以抵消工件来料的尺寸公差、装配过程中的累计误差，降低工装的调试难度，提升生产线的换型适配效率。

　　设计这类密集孔板件时，首先要明确安装边界的约束条件，板件的外轮廓尺寸需要和配套设备的安装卡槽、压边结构完全匹配，孔位的最外侧边缘到板件边框的距离需要满足结构强度要求，避免冲压或者激光切割成型时出现边框变形，通常这个边距要大于单孔短轴尺寸的1.5倍，同时要兼顾安装时螺栓压边的覆盖范围，防止安装后出现边缘漏料、漏风的问题。孔间距的设计需要平衡开孔率和板件整体刚度，50×25的排布逻辑下，横向和纵向的孔中心距需要根据板厚做匹配，板厚如果在2-3mm区间，孔间的最小壁厚不能小于1.2mm，否则在成型过程中容易出现孔间材料撕裂，使用过程中受外力作用也容易出现孔间变形，导致孔位尺寸超差。

　　孔型的尺寸设计需要结合实际工况做针对性调整，如果是用于物料筛分，长圆孔的短轴尺寸要严格匹配待筛分物料的临界粒径，长轴尺寸通常取短轴的1.8-2.2倍，既保证透筛面积，又避免过大的长轴尺寸导致超粒径物料漏过。如果是用于流体均布，需要根据流体的流速、粘度计算开孔率，通过调整孔的长轴短轴比例，让整板各个位置的流体阻力保持一致，避免出现局部流速过快或者滞流区。如果是用于安装定位，腰型孔的长度方向要和装配调整方向保持一致，调整行程要覆盖所有可能的装配误差范围，通常预留3-5mm的调整余量即可，过长的腰型孔会降低连接的紧固可靠性。

　　从加工工艺角度考虑，这类密集孔板件如果采用冲压成型，需要设计对应的级进模，孔位的排布要和冲床的工位步距匹配，避免出现步距累积误差导致孔位偏移，冲压过程中要设计合理的压料力，防止板件在冲压过程中出现翘曲变形，成型后需要做校平处理，保证板件的平面度满足安装要求。如果采用激光切割加工，需要优化切割路径，减少板件的热变形，尤其是密集孔加工时，要避免局部热量集中导致的板件鼓包、孔边烧蚀问题，切割后需要对孔边做去毛刺处理，防止使用过程中毛刺脱落影响下游工序。

　　在实际装配环节，这类多孔板的固定通常采用周边压条压紧或者螺栓沉孔固定的方式，如果是用在有振动的工况下，需要在板件和安装框架之间加装橡胶减震垫，一方面抵消振动传递，另一方面弥补板件和框架之间的平面度误差，保证密封效果。定期维护时需要检查孔位是否有堵塞、磨损情况，尤其是筛分工况下，高硬度物料长期冲刷孔边会导致孔型尺寸变大，当孔型尺寸超差超过允许范围时需要及时更换板件，避免影响筛分精度。

　　很多设计人员在做这类多孔板设计时，容易忽略孔位排布和板件刚度的匹配问题，一味追求高开孔率导致孔间壁厚过小，板件在使用过程中很快出现变形失效；还有的设计人员没有考虑加工工艺的约束，孔位间距过小导致冲压模具寿命极低，激光切割时容易出现烧穿问题，这些都是实际工程中需要规避的问题。合理的孔位排布、匹配的孔型尺寸、兼顾强度和功能的边距设计，才能让这类多孔板件在对应的工况下长期稳定运行，发挥应有的功能作用。
