创意波纹表带数显智能手环结构设计

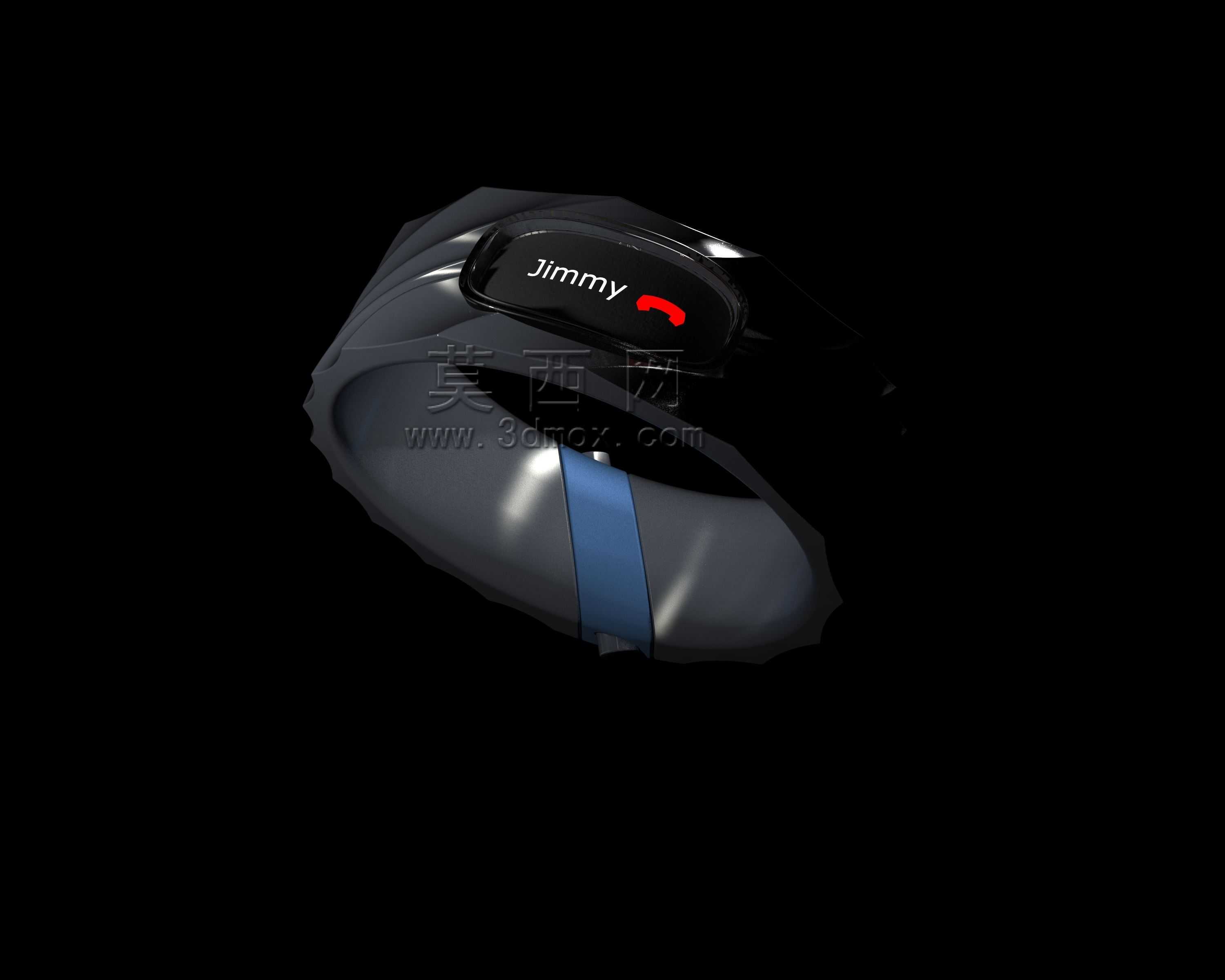

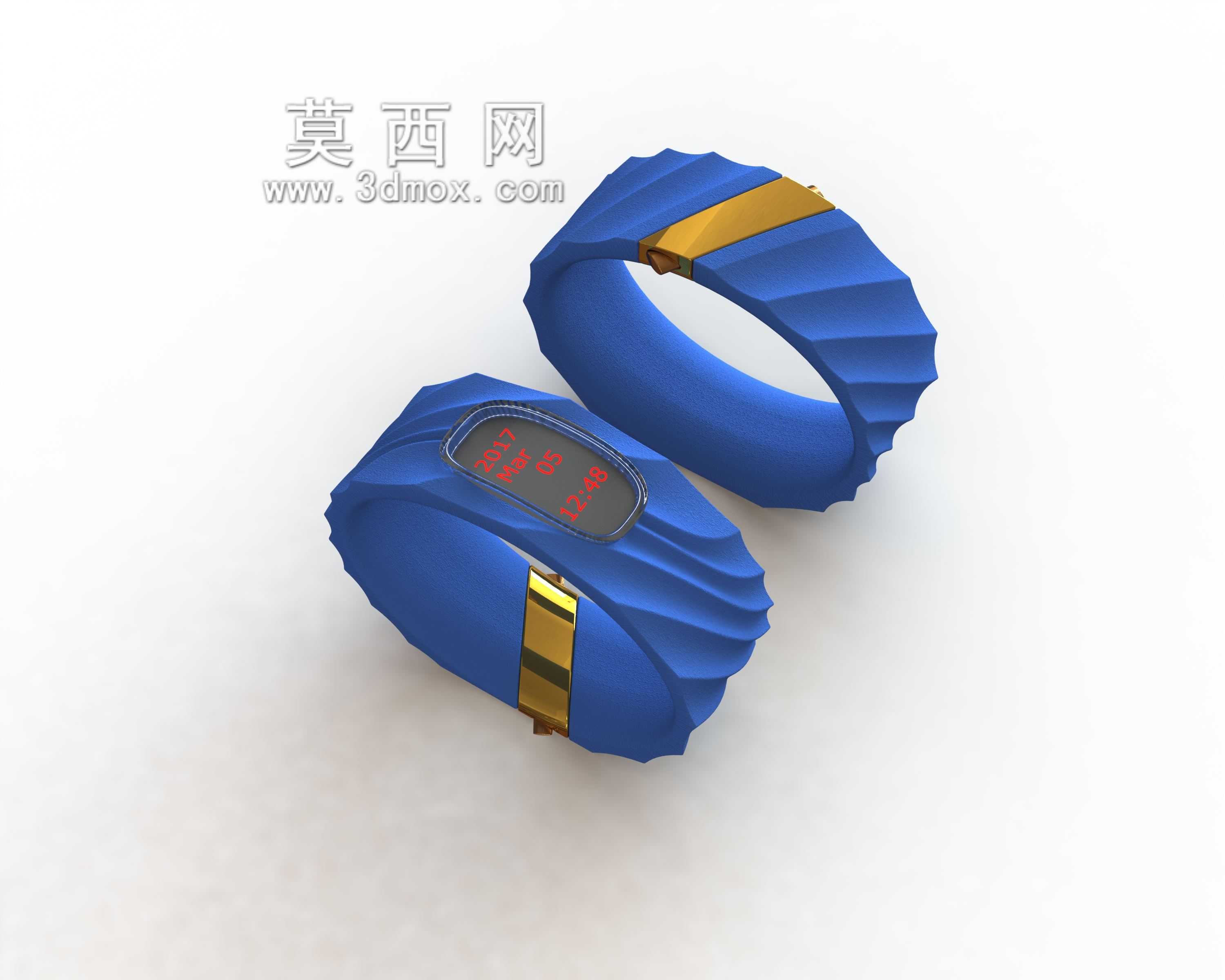

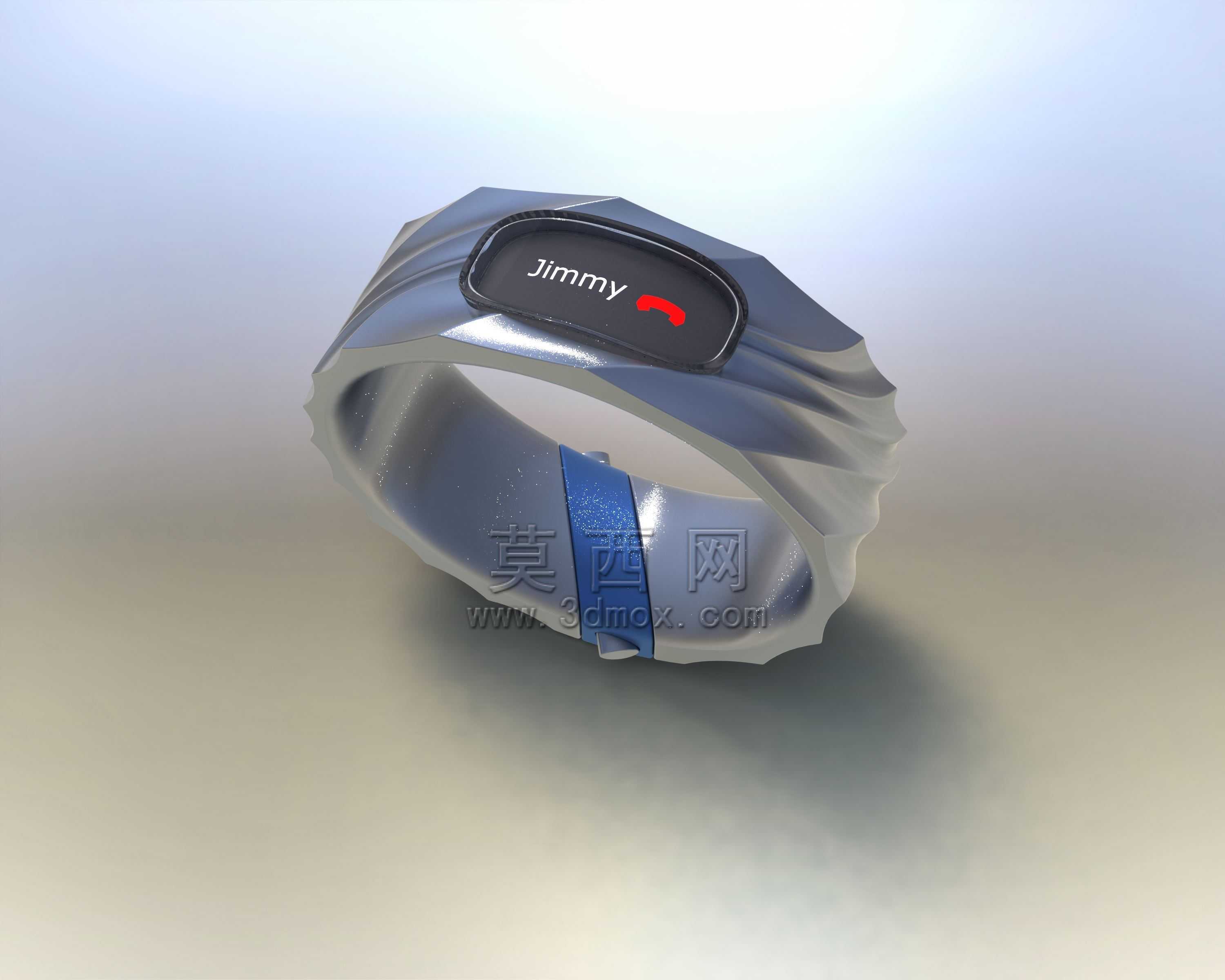

　　这款腕部穿戴设备的结构设计，首先从实际佩戴场景的适配性出发，日常通勤、轻运动场景下，腕部的活动幅度、皮肤贴合度、佩戴松紧的容错空间是结构设计首要考虑的边界条件。整体采用一体化环形带身设计，区别于传统表扣式的分体结构，带身整体采用弹性适配的结构逻辑，依靠带身材质本身的形变能力适配不同粗细的腕部维度，省去了额外表扣结构带来的凸起硌手问题，也减少了分体结构的连接失效风险。带身表面做了连续的斜向波纹凹凸结构，这一设计并非单纯的外观装饰，从工程角度看，波纹结构能够在带身发生弯曲形变时，通过波纹槽的形变释放应力，避免实心带身长期弯折出现的材料疲劳发白、开裂问题，同时凹凸的纹理能够增加带身与皮肤之间的空气流通间隙，减少长期佩戴闷汗的问题，

　　提升长时间佩戴的舒适度。带身的数显模块嵌入在带身外侧的下沉式安装槽内，安装槽的边缘做了圆弧过渡处理，既能够避免模块边缘凸起剐蹭衣物，也能在受到外力磕碰时，通过周围的带身结构分散冲击力，保护内部的显示与电路元件。数显窗口采用略微凸起的弧面设计，一方面能够减少平面反光，提升不同角度下的读数清晰度，另一方面弧面结构的抗冲击性能优于同厚度的平面结构，日常轻微磕碰不容易出现碎裂问题。带身两侧的金色装饰块并非独立粘贴的装饰件，而是采用嵌件注塑的方式与带身本体结合为一体，装饰块同时承担了带身内部电路连接的导通触点作用，在充电或者数据传输时，无需额外翻开带身或者设置外露的接口，直接通过触点对接即可，既保证了外观的整体性，

　　也减少了外露接口带来的防水密封难点。从安装边界来看，带身的整体环形内径适配常规成人腕部维度范围，带身的壁厚经过梯度设计，靠近数显模块的位置壁厚更大，保证模块安装的结构强度，远离模块的带身中段壁厚更薄，提升弯折的柔顺度，避免佩戴时出现硬邦邦的卡腕问题。数显模块的整体厚度控制在贴合腕部的合理范围内，不会因为过厚导致佩戴时勾扯衣物，也不会因为过薄压缩内部电池与电路的安装空间。在结构可靠性设计上，带身的波纹结构走向顺着腕部弯曲的方向排布，当手腕做弯曲动作时，波纹的延展方向与手腕弯折的形变方向一致，不会出现带身顶压手腕的问题。数显模块与带身的连接位置做了一圈密封胶槽设计，装配时打胶密封后能够满足日常洗手、淋雨场景下的防水要求，

　　不需要额外设计复杂的密封结构。装饰嵌件的位置设置在带身两侧的非弯折区域，避免带身反复弯折导致嵌件与带身之间出现开缝脱落的问题。从实际使用的功能角度，这款设备采用数显直读的显示方式，不需要复杂的触控操作，抬腕即可直接读取显示内容，适合运动过程中快速查看数据，也适合日常作为简约的计时设备使用。带身的一体化结构没有多余的活动零部件，长期使用不会出现表扣松动、销轴脱落这类常见的腕带故障，维护成本更低。在建模过程中，波纹结构的参数经过反复调整，波纹的深度、间距、倾斜角度都经过形变模拟验证，既保证足够的应力释放能力，也不会因为波纹过深导致带身容易积灰、难以清洁。数显窗口的弧度经过光学模拟，保证在常规的观看视角下，显示内容不会因为弧面折射出现变形，读数清晰准确。嵌件的埋入深度经过结构强度校核，保证在带身发生最大允许形变时，嵌件与带身结合面的剪切应力在材料允许的强度范围内，不会出现嵌件脱出的问题。整体结构没有复杂的异形曲面，带身的脱模方向统一，适合采用注塑工艺批量生产，生产过程中不需要复杂的抽芯结构，能够有效控制生产制造成本，同时也保证了批量生产时的尺寸一致性。
