手持淋浴喷头卫浴五金结构设计

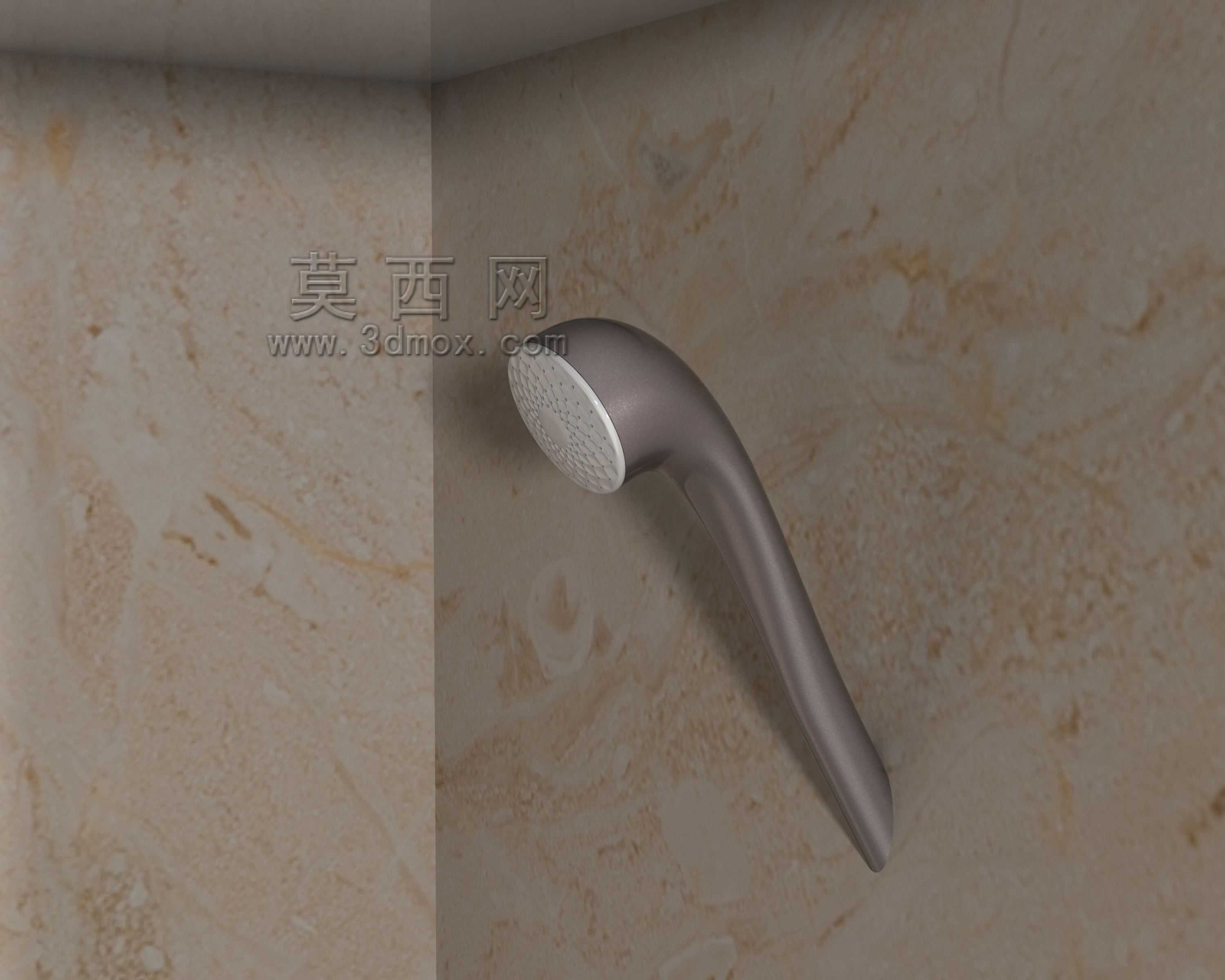

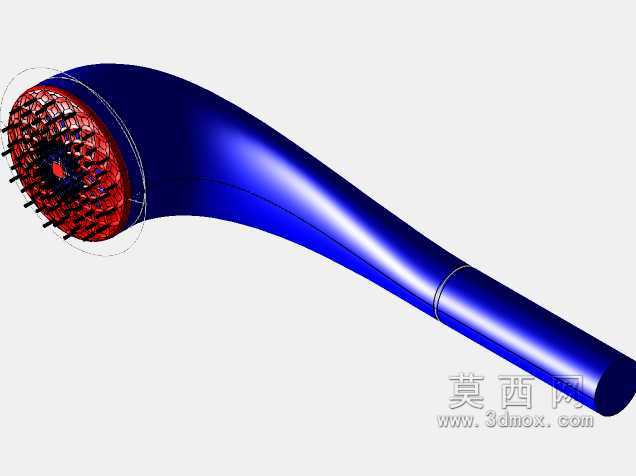

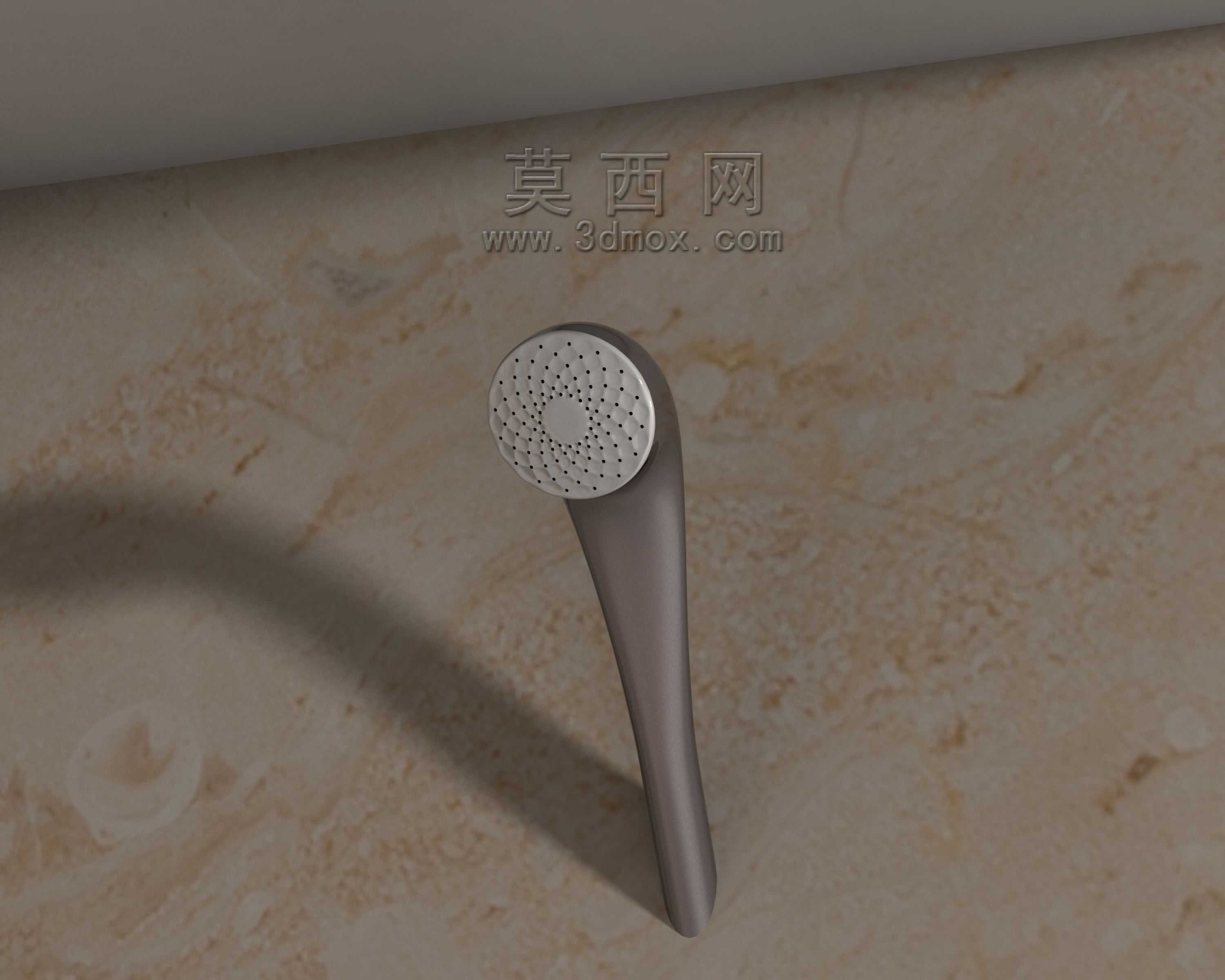

　　日常卫浴场景中，手持淋浴类出水部件的结构合理性直接影响使用体验，这款手持淋浴喷头的三维结构设计，完全围绕实际洗浴场景的使用需求展开。从实际安装边界来看，该喷头适配常规四分通用卫浴软管接口，握持段的截面采用渐变椭圆设计，最宽处截面直径控制在38mm，整体握持长度为120mm，符合成年人单手握持的人机工程尺寸，不会出现握持打滑、长时间持握疲劳的问题，出水盘面直径为85mm，能够覆盖常规淋浴时的出水范围需求，整体外轮廓无尖锐棱角，所有过渡位置均做R3以上的圆角处理，避免日常使用过程中磕碰造成损伤。

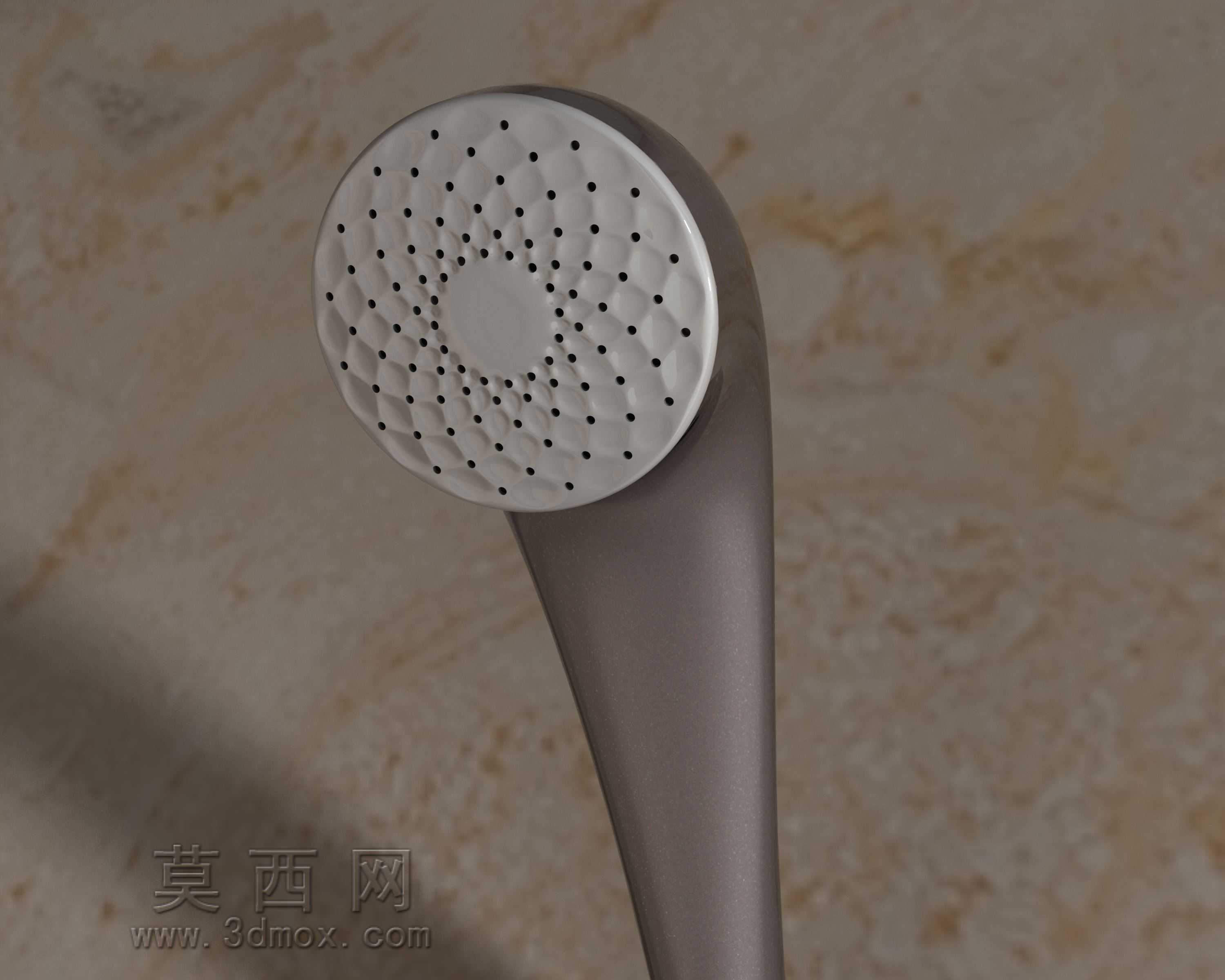

　　从功能特性层面来看，出水盘面的出水孔采用环形阵列排布，中心区域设置密集小直径出水孔，外围环带搭配稍大孔径的出水孔，不同孔径的出水孔在相同供水压力下能够形成不同的出水流速，中心区域水流集中，可满足定点冲淋需求，外围环带水流扩散范围更大，能够覆盖更大的身体区域，同时出水孔的孔口做0.2mm的内倒角处理，减少长期使用后水垢堆积造成的孔道堵塞，也便于日常擦拭清理。喷头内部的流道采用渐变收敛设计，从进水接口位置到出水盘面的流道截面逐步平滑过渡，没有直角转折结构，能够最大程度降低水流在流道内部的压损，保证出水压力稳定，避免流道内部出现紊流造成的出水抖动、水流分叉问题。

　　设计思路上，这款喷头没有采用多余的装饰性结构，整体外壳采用一体化曲面造型，外表面做哑光磨砂处理，既能够提升握持时的摩擦力，也不容易残留水渍指纹，降低日常清洁的维护成本。喷头与软管连接的位置设置有内置旋转接头结构，允许喷头在使用过程中360度自由旋转，不会因为软管扭转造成使用角度受限，也能减少软管长期弯折产生的疲劳损耗。从安装适配性来看，该喷头的进水接口深度为12mm，内置标准密封槽，适配常规1.5mm线径的橡胶密封圈，安装时不需要额外的生料带辅助密封，直接手动旋紧即可达到密封要求，能够兼容市面上绝大多数家用淋浴软管的安装尺寸，不需要额外定制转接配件。

　　在实际工程应用中，这类手持淋浴喷头除了家用卫浴场景外，也可适配公共浴室、酒店客房、健身房洗浴区等多种商用场景，结构设计上充分考虑了不同使用人群的操作习惯，握持段的重量分布做了重心优化，整体重心落在握持段的中心位置，持握时不会出现头重脚轻的下坠感，即使是手腕力量较小的使用者也能轻松操作。出水孔的排布经过流体仿真验证，在0.3MPa的标准供水压力下，所有出水孔的流量差控制在5%以内，不会出现局部出水无力、局部水流过激的问题，同时流道内壁做光滑处理，减少水流冲击壁面产生的噪音，提升使用时的静谧性。喷头的壁厚设计均匀控制在2.5mm，既能够满足日常使用的结构强度要求，承受1MPa以内的水压冲击不会出现开裂变形，也不会因为壁厚过大造成整体重量超标，长时间持握使用不会产生明显的负重感。
