带铅污染警示的单柄冷热水龙头结构设计

　　在民用厨卫给排水系统的终端取水部件设计中，单柄混水龙头是目前住宅、商用公共空间应用占比最高的终端阀类产品，这款带水污染警示意象的水龙头结构，完全贴合日常台盆安装的通用尺寸边界，主体采用重力铸造黄铜基体的常规工艺路线，外部做拉丝镍镀层处理，兼顾抗腐蚀性能与日常擦拭清洁的便利性。从实际使用场景出发，这类单柄水龙头覆盖家庭卫生间洗手台、厨房洗菜盆、公共区域洗手台等绝大多数常压冷水、冷热混合水取水场景，核心功能是通过单手柄的上下扳动实现水流通断与流量调节，左右旋转实现冷热水混合比例的调整，相比传统双柄水龙头，操作步骤更少，单手即可完成水温、流量的全部调节，适配日常洗手、洗漱、取水等高频短时操作的使用需求。设计过程中首先要匹配通用安装边界，

　　台盆安装孔的通用直径为35mm，进水接口采用国标G1/2内螺纹接口，适配市面上绝大多数住宅预埋的冷热水供水管路，中心距预留150mm的标准安装间距，不需要额外加装转接头即可完成现场装配，主体安装后的台面以上高度控制在150mm以内，出水嘴伸出长度为110mm，水流落点刚好在台盆排水中心位置，避免取水时水流飞溅到台面上。手柄操作的阻尼力矩经过调校，扳动旋转的力矩控制在0.2-0.5N·m区间，既不会因为阻尼过小出现误碰开启的情况，也不会因为阻尼过大导致老人、儿童操作费力，手柄上的蓝色标识为冷水侧定位标记，对应手柄扳至最右侧时为全冷水供应，向左旋转过程中逐步混入热水，旋转至最左侧为全热水供应，符合绝大多数用户的操作习惯认知。

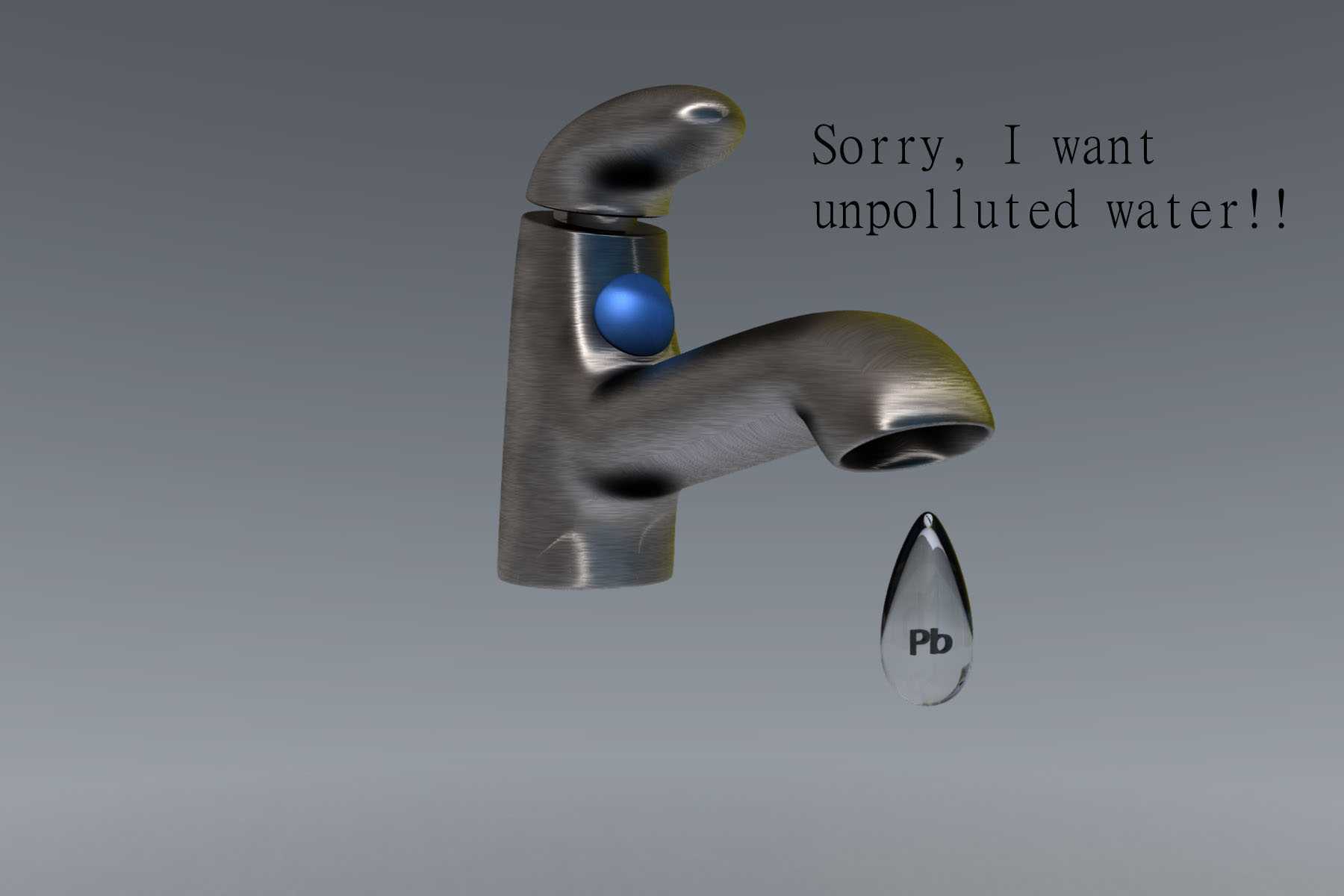

　　内部密封结构采用陶瓷片密封阀芯，相比传统橡胶密封结构，陶瓷片的耐磨性能提升数倍，正常使用工况下的开关寿命可达50万次以上，不需要频繁更换密封件，出水嘴位置内置起泡器，将出水水流与空气充分混合，让水流呈现柔和的发泡状态，既可以减少取水时的水流飞溅，也能在同等使用感受下降低实际水流量，实现节水效果。这款设计融入的水污染警示意象，是在常规水龙头的功能基础上，通过视觉化的表达传递供水安全的理念，水滴上的铅元素标识，对应老旧供水管网、劣质五金件可能带来的重金属析出风险，提醒使用者关注终端取水的水质安全，在结构设计上也预留了适配末端水质过滤器的安装螺纹，用户可以根据需求在出水嘴位置加装小型过滤装置，进一步提升取水安全性。从结构建模的角度来看，

　　主体流道的设计要兼顾通水截面积与铸造工艺可行性，流道内壁做圆弧过渡处理，避免出现直角死角导致的水流滞流、杂质沉积问题，镀层厚度控制在8-12μm，满足盐雾测试24小时无锈蚀的通用厨卫五金要求，所有与水接触的内壁部位做洗铅处理，将重金属析出量控制在国标饮用水接触部件的限值以内，避免产品本身成为水质污染源。安装结构采用底部锁紧螺母固定的方式，安装时只需要将主体从台盆上方穿入安装孔，在台面下方旋紧锁紧螺母即可完成固定，不需要复杂的专用工具，后期维护更换阀芯时，只需要撬开水龙头顶部的装饰盖，拆下固定螺丝即可取出手柄，进而更换内部阀芯，维护操作不需要将整个水龙头从台盆上拆下，降低后期运维的难度。在实际工程选型中，这类水龙头需要匹配0.05MPa-0.6MPa的供水压力区间，也就是常规市政供水的压力范围，不需要额外加装减压阀即可正常使用，当供水压力超过0.6MPa时，建议在管路上加装限流装置，避免压力过大导致水龙头关闭时出现水锤异响，或者密封件过早损坏。出水角度设计为向下倾斜15度，既保证水流有足够的下落空间，也避免开水时水流直冲盆底造成飞溅，手柄的操作位置设置在主体前侧，用户站在台盆前方伸手即可自然触碰操作，不需要侧身或者抬手过高，符合人体工程学的操作姿态。
