海洋应用直流SUB断路器仪表面板设计

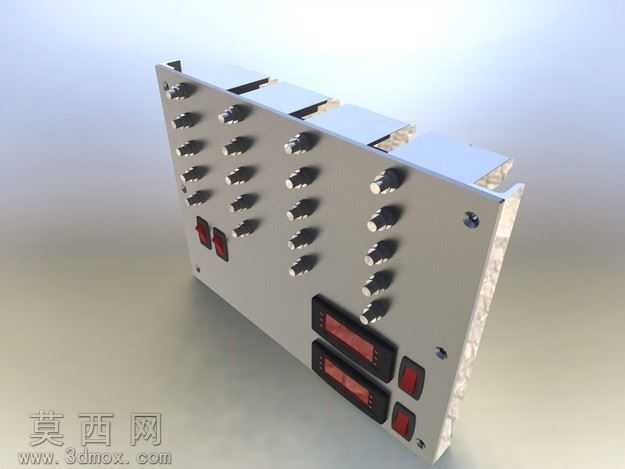

本作品为面向海洋应用场景设计的直流SUB断路器仪表面板三维模型，采用SolidWorks完成全参数化建模，整体建模过程严格遵循工业电气面板的设计规范与海洋工况的使用要求。模型整体采用板式安装结构设计，主体面板选用适配海洋高湿高盐环境的金属材质，在建模阶段对面板的安装孔位、元件排布槽位进行了精准的尺寸约束，所有安装位的公差配合均按照工业电气装配标准设定，确保后续生产装配的可行性。面板上的元件排布经过严谨的布局规划：多组断路器操作旋钮按照配电回路的逻辑顺序整齐排列，每一组旋钮的安装位都预留了对应的操作间隙，避免操作时出现干涉；面板下方集成了两组数显仪表模块，配套设置了对应的控制按钮，数显模块的安装槽做了下沉式结构设计，既可以保护显示屏免受外力磕碰，也能让面板整体外观更具规整的工业质感；面板侧边预留了导轨安装卡槽结构，可适配标准电气柜的安装导轨，同时面板边缘做了折弯强化处理，提升整体结构的抗形变能力，适配海洋场景下的振动工况。渲染阶段采用哑光金属材质模拟面板的表面处理效果，旋钮部分采用哑光黑色工程塑料材质，数显屏区域采用半透明深色材质模拟显示屏的玻璃覆盖层，按钮部分采用醒目的红色工程塑料材质，通过不同材质的质感区分强化面板的功能分区辨识度；场景布光采用柔和的工业产品展示光效，避免金属表面出现过强的反光，清晰呈现面板上每一处元件的布局细节与结构特征。设计过程中充分考虑海洋应用场景的特殊需求，面板的所有开孔边缘都做了密封结构预留，可后续加装密封胶条实现防护等级提升，元件排布遵循操作频率优先级，高频操作的断路器旋钮设置在操作舒适的区域，数显仪表设置在视线易观察的下方区域，整体布局兼顾操作便利性与观察便捷性，模型完整还原了断路器面板的装配结构，可直接用于电气方案展示、安装模拟验证以及生产加工参考。
