紧凑式NS250塑壳断路器开关三维建模作品

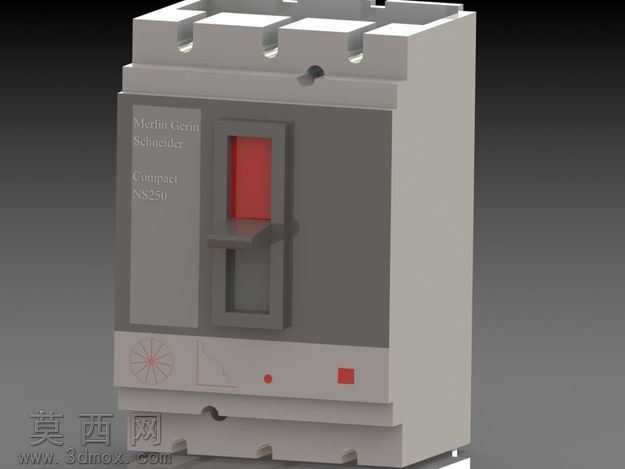

本作品为紧凑式NS250塑壳断路器开关的三维数字化模型，建模过程依托主流三维机械设计软件完成，整体遵循工业产品正向建模逻辑，从产品外观轮廓到内部装配结构均做了精细化还原。建模初期先梳理塑壳断路器的产品形态特征，确定整体长宽高比例与各功能区域的分布位置，以基准面为定位基础绘制主体外壳的草绘轮廓，通过拉伸、拔模、倒角等基础特征构建出断路器的主体塑壳结构，还原了塑壳表面的分模线、安装孔位、散热凹槽等细节特征。针对操作区域的红色手柄结构，单独绘制草绘完成手柄的造型建模，还原了手柄的操作行程空间与周边的防护凹槽结构，同时对塑壳表面的标识区域、状态指示圆点、功能标识块做了浮雕式的特征处理，还原真实产品的表面细节。材质渲染阶段，为主体塑壳赋予哑光浅灰色工程塑料材质，调整材质的粗糙度与反光度模拟真实热固性塑料的质感，操作手柄赋予高饱和度的红色哑光塑料材质，状态指示点分别赋予红色与深灰色的塑料材质，金属安装嵌件部分赋予哑光金属材质，通过环境光与定向光源的搭配，渲染出产品的工业质感，突出各部件的材质差异与结构层次。结构设计上还原了紧凑式断路器的模块化布局，顶部的进线接线端子结构、底部的出线端结构、侧面的安装固定卡扣均做了等比例还原，各部件之间的装配间隙符合实际产品的公差要求，可用于配电产品的装配演示、场景布局展示、产品宣传渲染等用途。建模过程中对模型的特征树做了规整处理，各部件分组清晰，参数化特征保留完整，可根据实际需求调整产品尺寸、修改细节结构，模型拓扑结构规整，无破面、重叠面等几何错误，可直接导入渲染软件、场景搭建软件做后续处理，整体模型还原度高，细节丰富，充分体现了低压配电开关类产品的工业设计特征与结构特点。
