哈菲勒隐藏式柜门阻尼铰链结构

　　做家具结构设计快十二年，经手的柜门连接构件没有一百也有八十，这款隐藏式阻尼铰链是近年定制柜体里用得最普遍的款型，最早接触海福乐同系列款是在一套进口整体橱柜项目上，当时甲方要求柜门关闭无碰撞噪音、开合角度满足内嵌电器取放需求，拆过原厂样件测过安装公差，后来自己根据公开的2D安装尺寸做全参数化建模的时候，特意把每个活动关节的配合间隙都留了实际生产的公差余量，不会像网上很多下载的模型那样装配后出现干涉卡滞。

　　从实际应用场景来说，这类铰链主要适配16-22mm厚度的板式柜门，不管是厨房橱柜的上翻门、衣柜的平开门，还是卫浴柜的防潮柜门，只要是需要隐藏式安装、不外露五金件的场景都能适配，尤其是现在流行的无拉手柜门设计，对铰链的开合阻尼、复位精度要求更高，这款结构自带的阻尼缓冲段是在柜门闭合到最后15度区间开始介入，不会出现柜门快速撞击柜体的情况，也能避免长期使用后柜门因为碰撞出现松动移位。

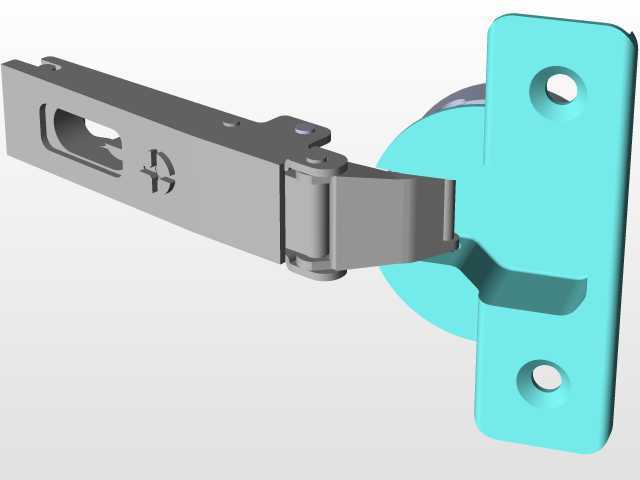

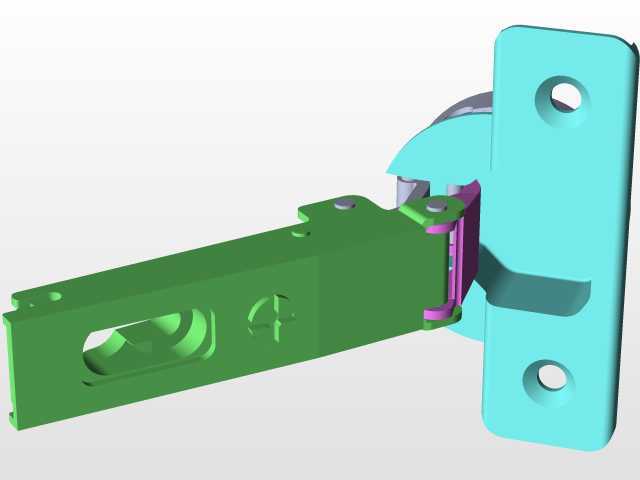

　　结构设计上，整个构件分为三个核心部分：固定在柜体侧板上的底座、连接柜门的铰杯、中间的多连杆传动结构。底座上的两个安装孔位是标准的32mm系统孔距，适配现在主流的定制家具排钻加工精度，不需要额外打孔定位，安装的时候可以通过底座上的调节螺丝实现前后±2mm、上下±3mm的位置微调，能抵消板材裁切、封边带来的尺寸误差，现场安装的容错率很高。铰杯部分是嵌入式安装，需要在柜门内侧开直径35mm、深度12mm的预埋孔，孔边到柜门侧边的距离预留5mm的加工余量，这个尺寸是行业通用标准，不管是哪个品牌的同规格隐藏铰链都能通用互换，后期维护更换不需要重新打孔。

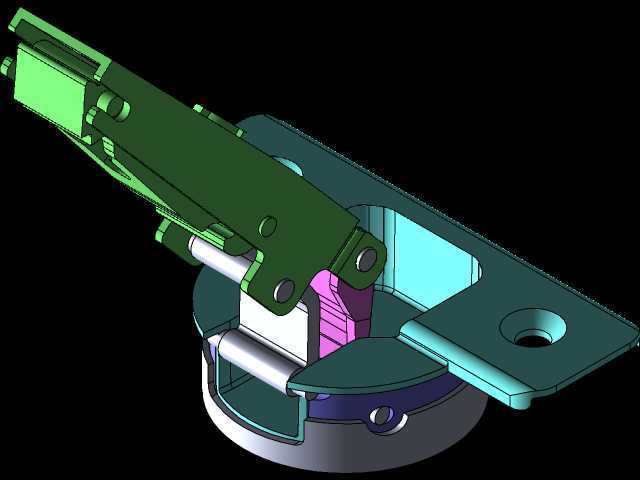

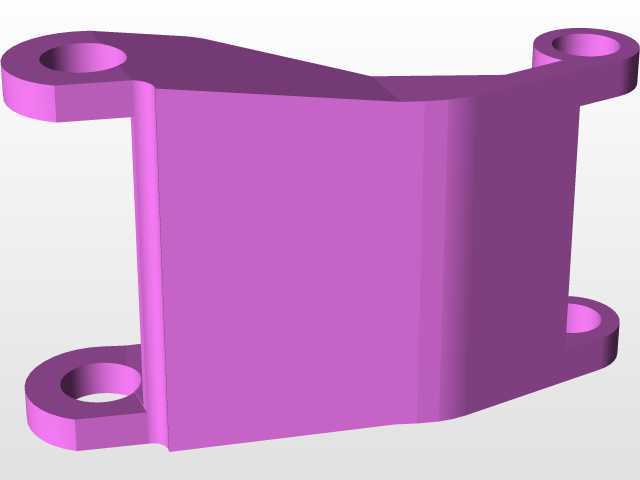

　　中间的多连杆传动结构是整个铰链的核心，四个铰接点的转轴都做了衬套设计，减少金属件之间的直接摩擦，开合寿命能达到十万次以上，按照家庭日常使用频率算，正常用二三十年不会出现松垮问题。建模的时候特意把每个铰接点的转动限位做了还原，最大开合角度能到110度，完全满足日常取放物品的空间需求，不会出现开门时胳膊碰到柜门边缘的情况。阻尼模块是集成在铰臂内部的，不是外露的附加结构，安装后不会和柜体里的层板、拉篮产生干涉，这点比很多外置阻尼的铰链设计要合理，之前做过一个小户型橱柜项目，柜体内侧要装调味拉篮，用外置阻尼的铰链就会和拉篮导轨打架，换了这种内置阻尼的款型刚好能避开干涉位置。

　　安装边界方面，需要注意如果是做内嵌式柜门，柜体侧板和柜门之间的预留间隙要控制在1.5-2mm，间隙太小会出现柜门开合蹭侧板的情况，间隙太大又会影响美观和密封性能。如果是盖门式安装，铰臂的弯曲度要对应选全盖、半盖的款型，全盖款适配侧板完全被柜门盖住的情况，半盖款适配两个柜门共用一块侧板的场景，建模的时候把两种安装状态的位置关系都做了参数化关联，调整安装方式的时候只需要改对应参数就能自动更新装配位置，不用重新调整每个零件的配合关系。

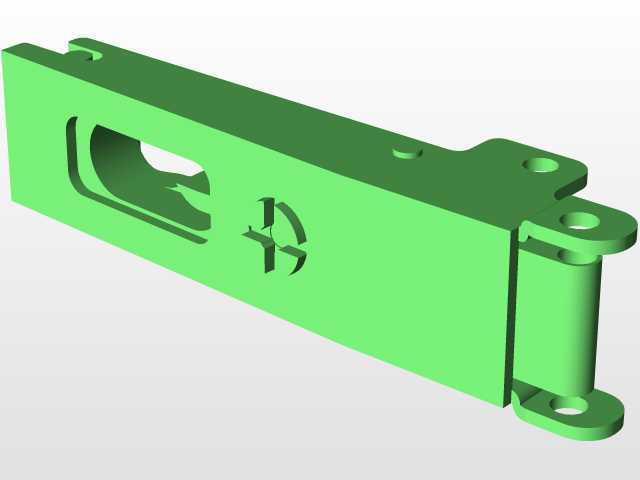

　　从结构强度来说，整个铰臂采用的是冷轧钢冲压成型，表面做镀镍处理，防潮防锈能力适合厨房、卫浴这种潮湿环境，单个铰链的承重能达到8kg，正常高度的柜门装两个铰链就足够，要是柜门高度超过1.2米，可以在中间多加一个铰链防止柜门变形下垂。建模的时候把每个冲压件的折弯圆角、材料厚度都按实际1.5mm的冷轧钢厚度做了还原，不是那种片体假模型，导出工程图就能直接给模具厂开冲压模，也能用来做柜体的开合运动仿真，检查柜门开合过程中会不会和周边的柜体、拉手、电器产生干涉，提前规避现场安装的问题。

　　很多新手设计师做柜体建模的时候，经常随便找个铰链模型凑数，要么安装孔位不对，要么开合角度有问题，等到实际生产安装的时候才发现干涉，返工会浪费很多材料和人工成本，这个模型的所有尺寸都是对照实际样件实测出来的，每个活动关节的转动范围都做了限位约束，用来做方案演示、结构校验、运动仿真都完全够用，甚至可以直接作为五金件选型的参考依据，不用再反复核对五金样册的安装尺寸。
