谷物烘干存储一体化成套加工设备

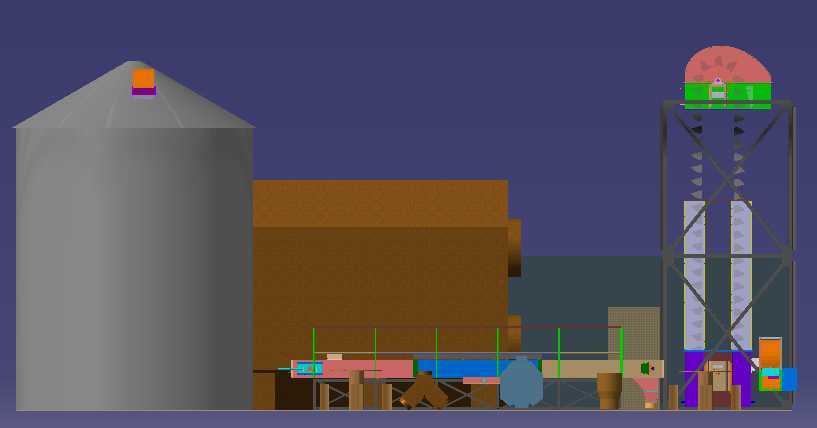

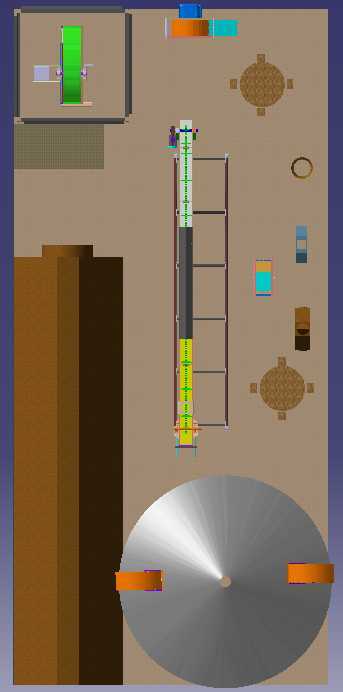

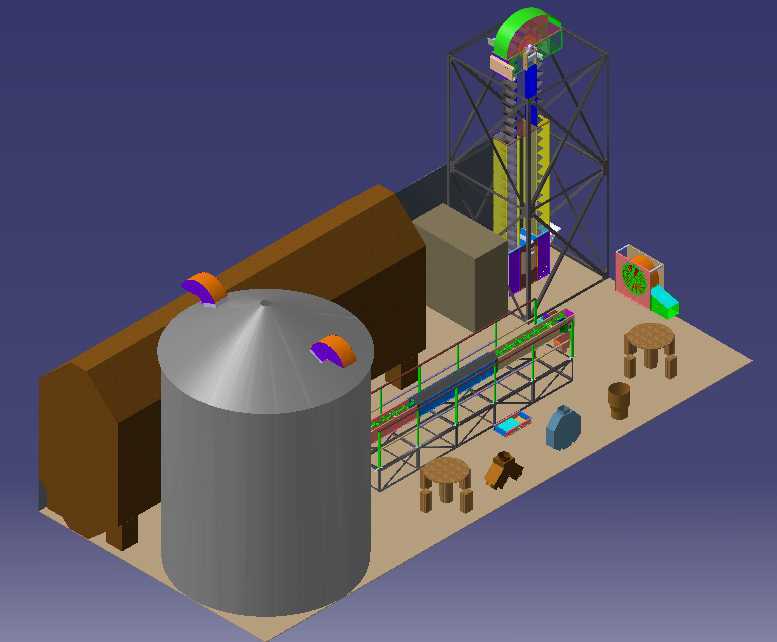

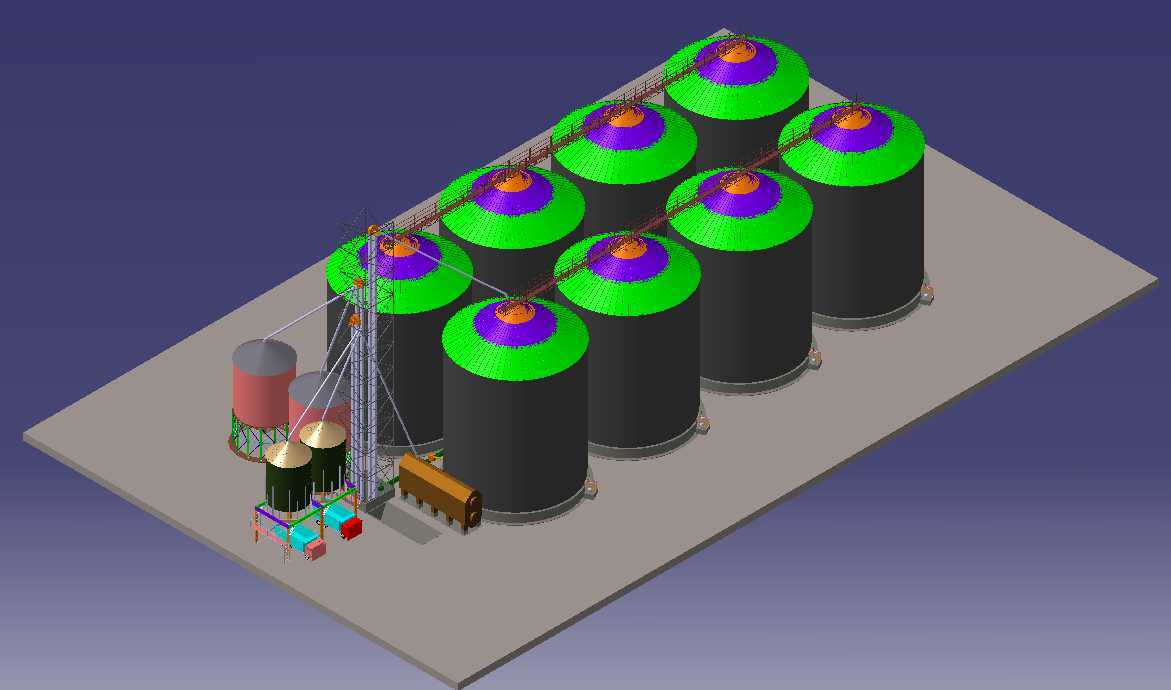

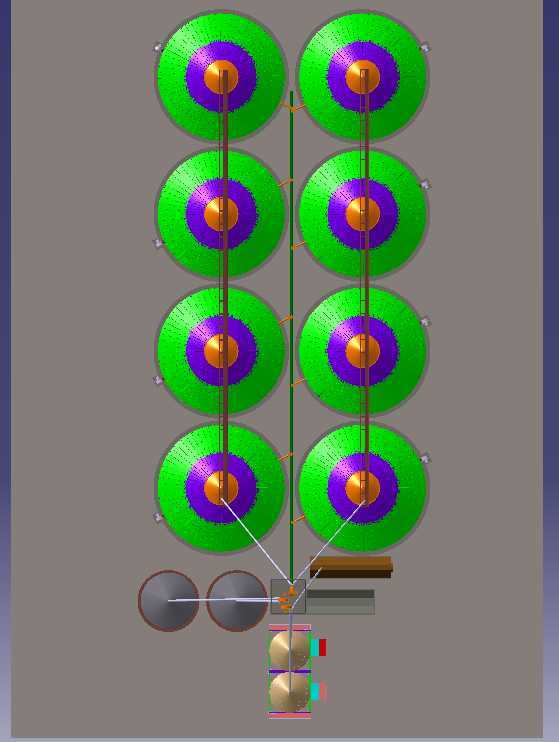

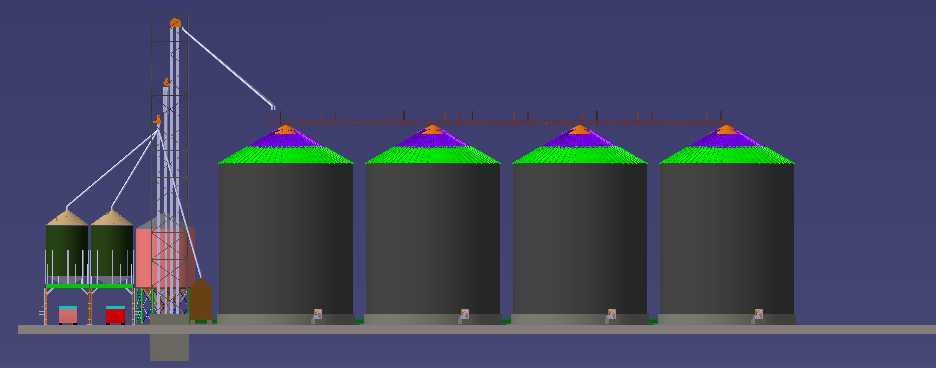

　　这套成套设备主要面向规模化粮食收储、粮油加工、农垦生产场景设计，覆盖谷物从收获后入仓到安全存储全流程的干燥处理需求，适配小麦、水稻、玉米、大豆、油菜籽等多种粮油作物的产后处理，解决高水分粮食收获后易霉变、发芽损耗的行业痛点，在东北、华中粮食主产区的粮库、家庭农场、粮食加工点都有广泛的应用空间。整套系统采用模块化布局设计，核心由立式干燥塔、锥底储粮罐、物料输送机构、热风供给单元、辅助操作平台几部分组成，各模块之间通过输送桁架衔接，可根据场地实际条件调整排布方向，不需要完全固定的安装朝向，适配不同长宽比的厂区用地。其中锥底储粮罐采用大直径立式圆筒结构，锥底角度设置为55度，依靠谷物自身重力即可实现自流排粮，不需要额外配置罐底扫仓机构，

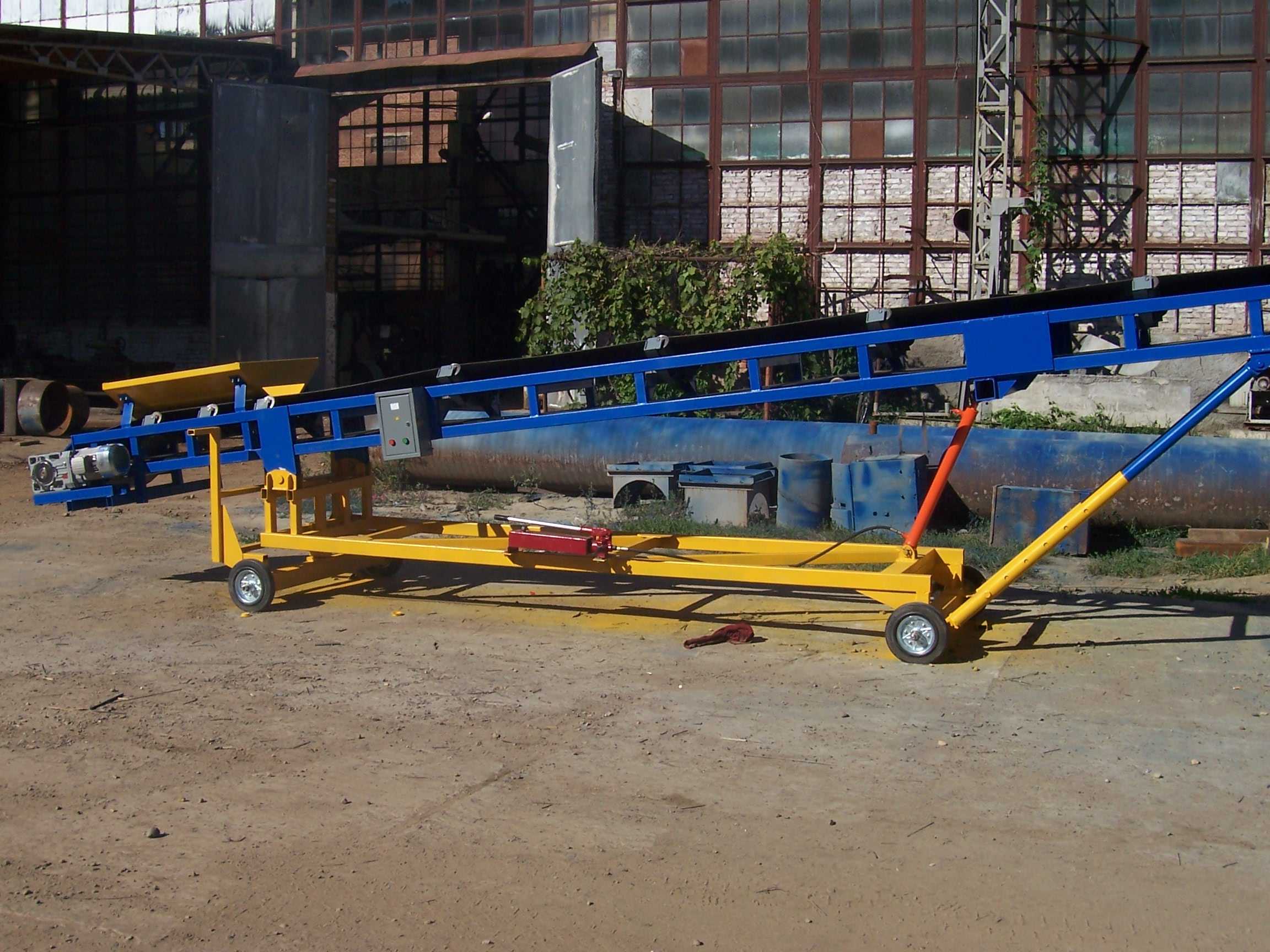

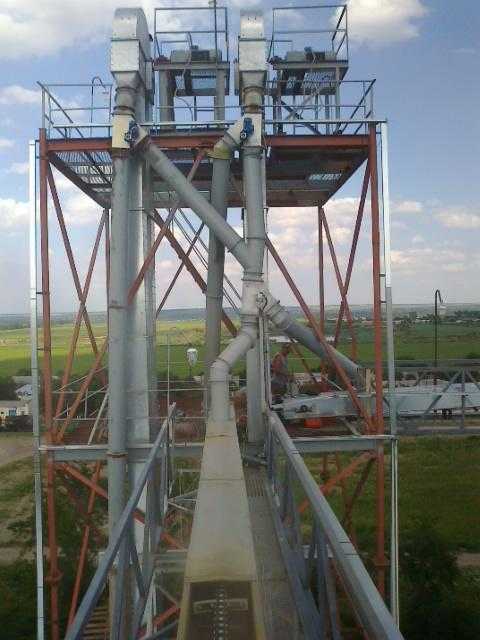

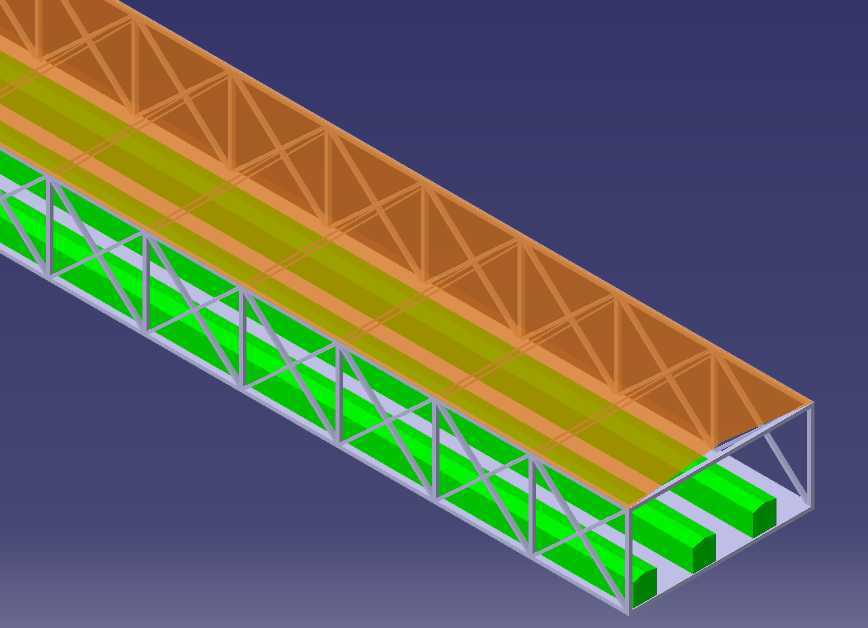

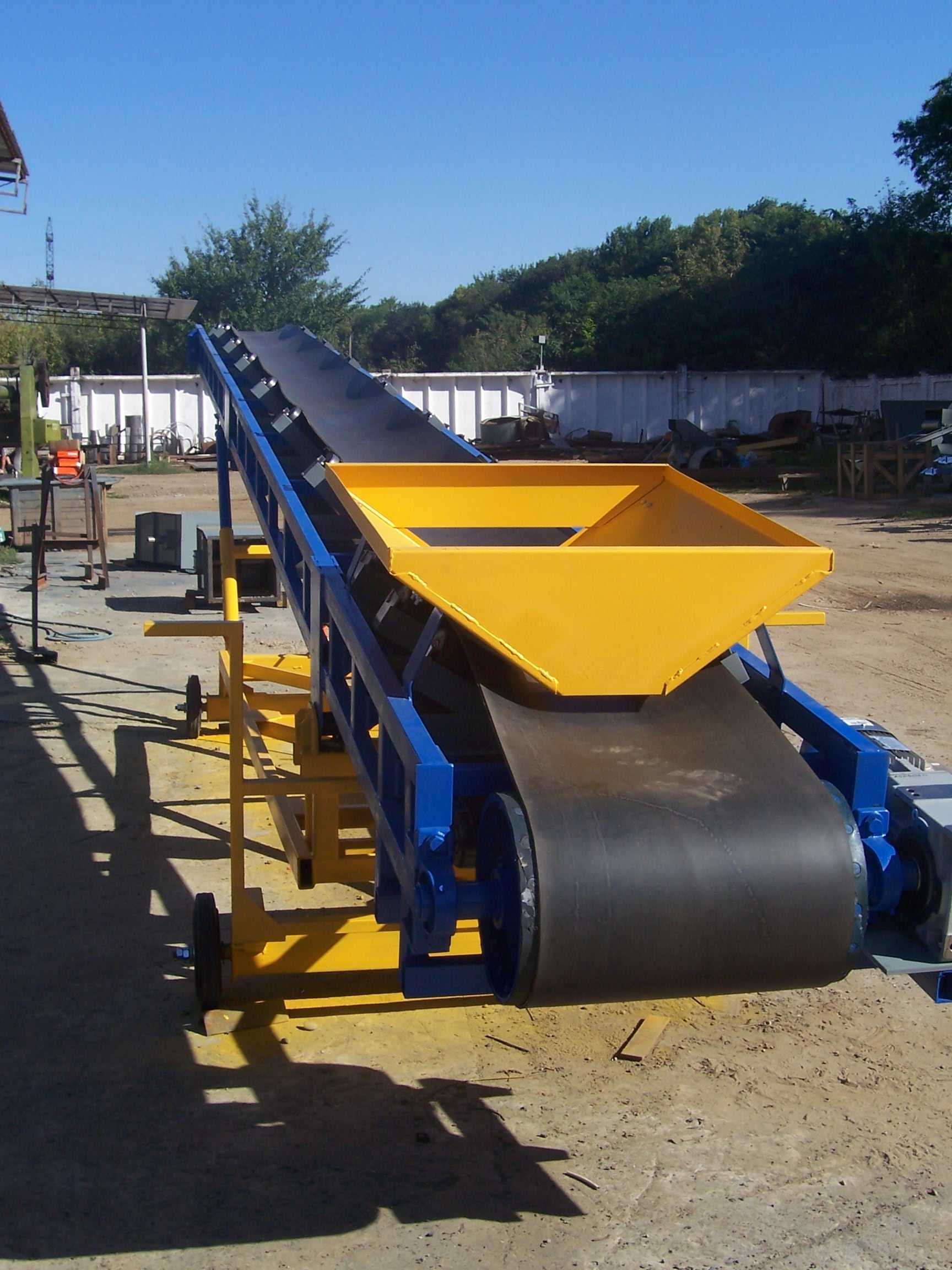

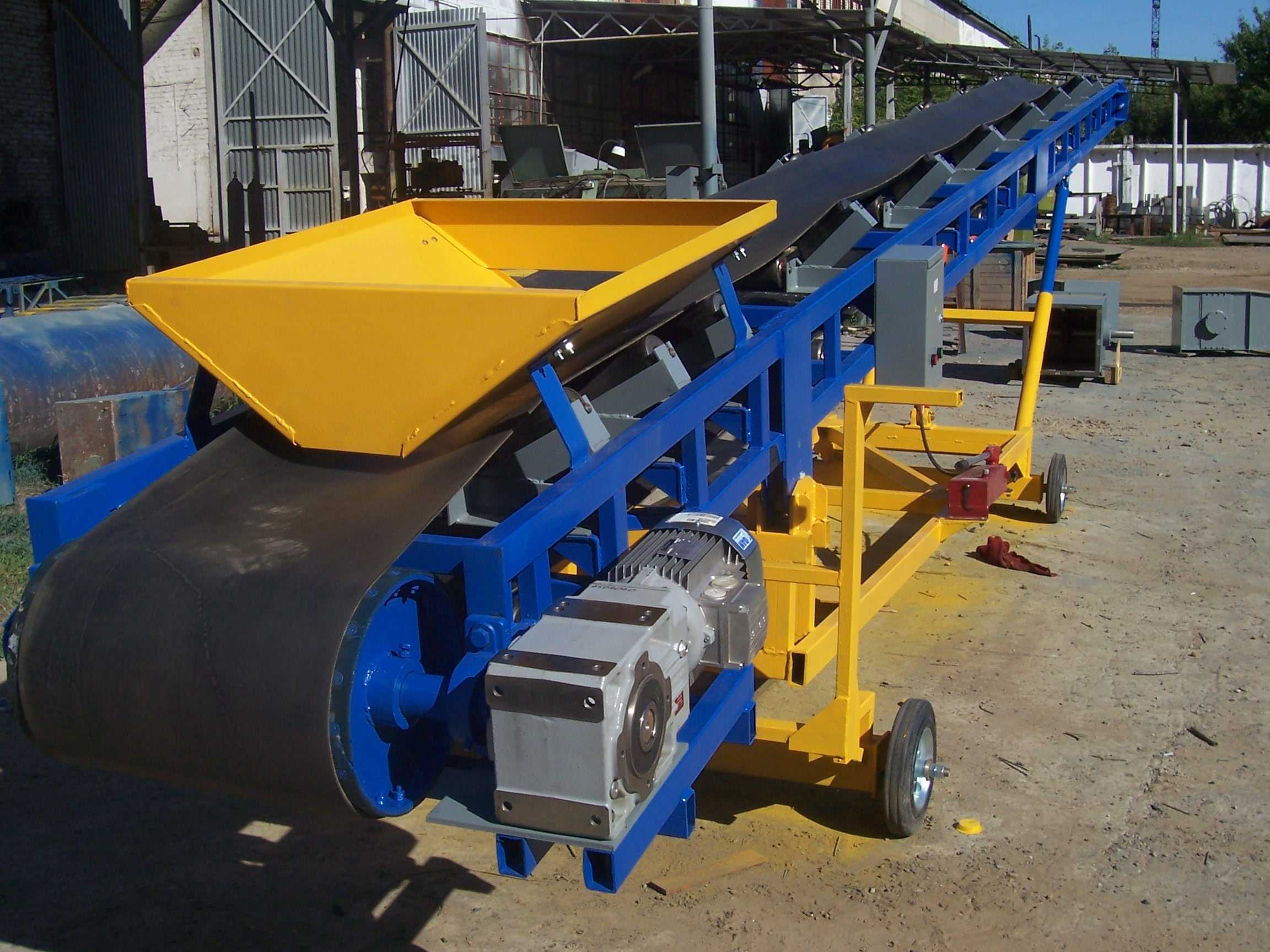

　　减少了罐内运动部件的卡滞风险，罐顶设置两个对称的进料口，可同时对接两条进料输送线，单罐有效储粮容积可覆盖中型加工点3-5天的干燥处理缓冲量，避免进料不连续导致干燥塔空转。立式干燥塔采用桁架式外置支撑结构，塔体内部设置多层缓苏段与干燥段交替排布的流道，热风从塔体侧部的热风室均匀进入粮层，采用顺流+逆流结合的干燥工艺，避免高温热风直接接触谷物造成爆腰、表皮焦糊等品质损伤，塔体顶部设置匀料布料机构，保证进入塔内的谷物沿截面均匀下落，不会出现局部粮层过厚导致的干燥不均问题，塔底设置排料辊，通过调节排料辊转速即可控制谷物在塔内的停留时间，适配不同初始水分、不同品种谷物的干燥参数需求。物料输送部分采用架高式皮带输送桁架，桁架底部预留1.

　　8米的通行空间，可满足厂区内小型转运车辆、巡检人员的通行需求，输送线全程设置密封护罩，减少干燥后谷物在转运过程中的抛洒损耗，同时避免外界杂质混入粮流。整套设备的安装边界需要预留足够的检修空间，干燥塔侧部需要预留热风炉的安装位置，与塔体热风接口的对接距离控制在2米以内，减少热风输送过程中的温降损失，储粮罐周边需要预留3米以上的环形检修通道，满足罐体检修、出料口疏通的操作空间，整套设备的地面载荷需要根据储粮罐满仓重量做硬化处理，锥底支撑点位置需要做局部加强，避免长期承重出现地面沉降。在设计过程中重点考虑了不同谷物的物性差异，针对油菜籽、葵花籽这类小粒径、流动性好的物料，在输送线、排料口位置设置了可更换的挡料筛板，

　　避免物料流速过快导致的溢料；针对玉米这类大粒径、含杂率高的物料，在干燥塔进料端预留了初清筛的安装位，可直接对接初清设备去除大杂后再进入干燥流程，减少塔内流道堵塞的概率。设备的操作平台采用型钢焊接结构，平台踏板采用花纹防滑钢板，护栏高度符合工业操作安全规范，所有需要人工操作的阀门、观察口都设置在平台伸手可及的范围内，不需要额外搭设临时梯架即可完成日常巡检、参数调整操作。热风系统的风道接口采用法兰式连接，密封垫采用耐高温硅胶材质，可承受120摄氏度以内的连续热风温度，减少热风漏损带来的能耗升高问题，风道上设置的风量调节挡板可根据干燥阶段调整各层的热风分配比例，在降水初期加大热风通量快速去除表面游离水，在降水后期降低热风通量，保证谷物内部水分缓慢向外扩散，避免干燥后谷物水分梯度不均导致的存储返潮问题。整套布局还配套了临时储料凳、杂物收集桶等辅助设施，方便日常巡检过程中取样检测谷物水分、临时存放检修工具，整体排布充分考虑了实际生产中的操作动线，从进料、干燥、存储到出料的流程无折返，减少无效的物料转运距离，降低生产过程中的能耗与人工成本。
