教学演示用单缸往复式引擎结构模型

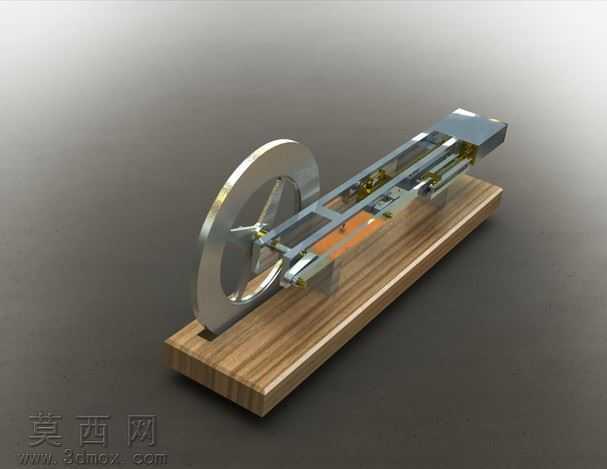

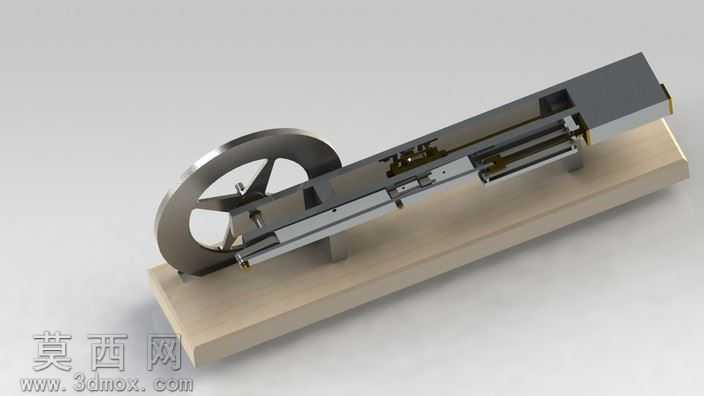

本模型为面向机械原理教学场景打造的单缸往复式引擎演示模型，采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循内燃机经典结构比例，对各运动部件的装配关系做了适配教学展示的优化处理。模型整体包含带支撑底座、惯性飞轮、气缸缸体、活塞组件、曲柄连杆机构、滑动导轨等核心结构，建模阶段对每一处运动副都做了精准的配合约束，可完整模拟内燃机从曲柄旋转到活塞往复运动的动力传递过程，方便学习者直观理解奥托循环的机械运动逻辑。材质渲染阶段，针对不同部件做了差异化的材质表现：金属运动部件采用哑光金属材质，还原机加工金属零件的细腻磨砂质感，边缘处添加细微倒角光影提升真实感；木质支撑底座采用浅原木材质，还原实木教具的自然纹理与温润质感，与金属部件形成清晰的材质区分；气缸部分做了半剖视的可视化处理，将内部活塞、连杆的运动路径直接外露，无需拆解模型即可观察内部结构配合关系。设计思路上完全服务于教学演示需求，省略了真实内燃机中与运动原理展示无关的供油、点火、冷却等外围附属结构，将核心运动链路做了放大与简化处理，各部件间的运动间隙做了适度放大，避免装配干涉的同时让运动过程更易观察；飞轮部分采用辐条式结构设计，既保留了惯性轮的功能特征，又减轻了模型整体视觉重量，让整体结构更通透。渲染阶段采用柔和的均匀布光，避免强反光遮挡结构细节，在各部件衔接处添加细微的环境阴影，强化各零件的层次关系，让整体展示效果清晰直观，既可以作为机械原理课程的配套演示教具，也可作为机械结构科普的展示素材，帮助初学者快速建立对往复式引擎工作逻辑的具象认知。
