径向星形发动机内部结构剖视展示

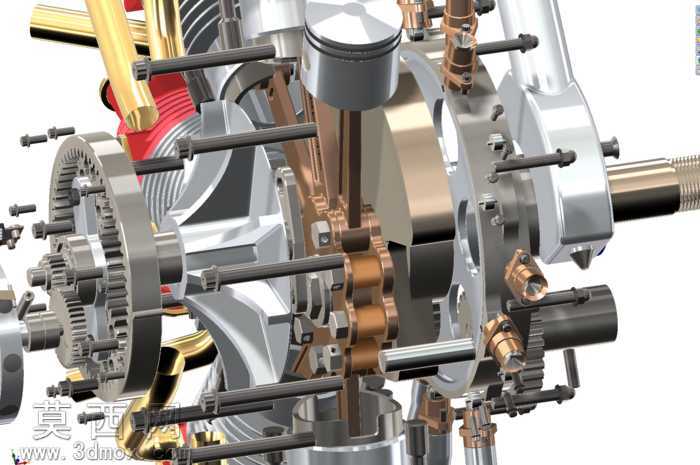

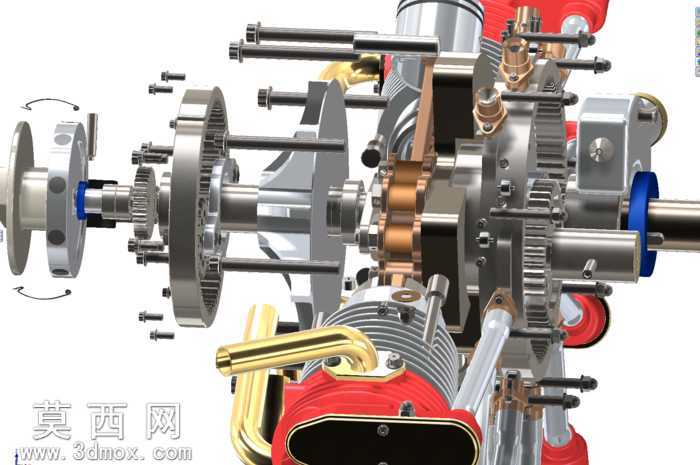

本作品为径向布局星形发动机的剖视展示三维模型，建模阶段采用自底向上的装配设计思路，先完成单个气缸单元的活塞、活塞环、连杆小头、气阀组件等独立零件的参数化建模，保证各零件的尺寸公差符合通用内燃机设计规范，再依据星形发动机的圆周排布规则，以曲轴主轴颈为中心基准，完成多组气缸组件的环形阵列装配，同步完成曲轴、曲柄连杆机构、正时齿轮组、主轴承、缸体紧固螺栓、散热鳍片等核心部件的建模与装配约束，所有运动副均按照实际机械配合关系添加了贴合、同轴、对齐等约束，可直观呈现动力传递的完整路径。材质与渲染阶段，针对不同零件的实际材质属性做了区分设置：缸体、曲轴、齿轮、紧固螺栓等钢制零件采用带细微磨砂质感的金属材质，还原机加工金属的哑光反光特性；活塞、连杆等铝合金部件设置了更明亮的浅银金属质感，搭配轻微的倒角高光效果凸显零件加工精度；铜质衬套、油路接头等铜合金零件赋予暖调金属材质，与钢、铝部件形成清晰的视觉区分；密封件、衬垫等非金属零件采用深色哑光橡胶材质，还原部件的真实质感。渲染时采用柔和的工作室布光方案，通过多组面光源消除模型死角的暗部阴影，同时保留金属零件的自然高光反射，让各层级零件的轮廓、装配关系清晰可辨。模型通过剖视的展示形式，将星形发动机内部的配气机构、曲柄连杆机构、齿轮传动系统、缸体连接结构完整暴露，无需拆解即可清晰观察各部件的空间位置与配合关系，可直观理解径向星形发动机的圆周气缸布局特点、动力从活塞往复运动转换为曲轴旋转运动的传递逻辑，以及各紧固件、传动件的排布规律，完整还原了这类航空常用星形发动机的内部构造特征，清晰展现了多缸径向排布带来的结构紧凑、动力输出平顺的设计特点。
