塔式谷物干燥设备结构设计方案

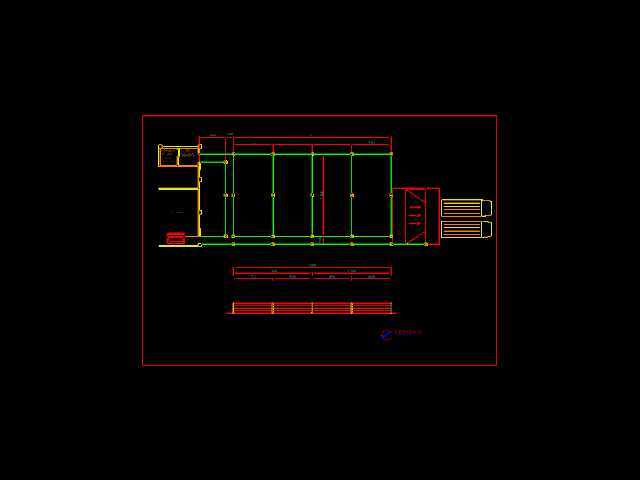

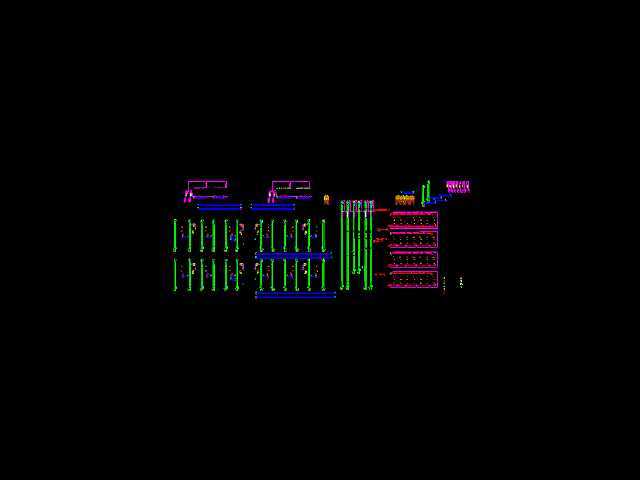

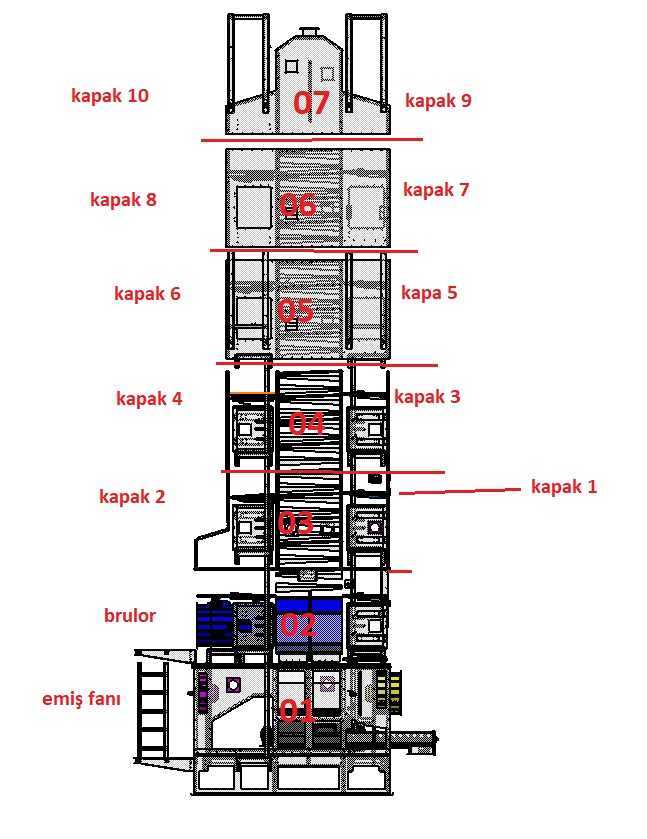

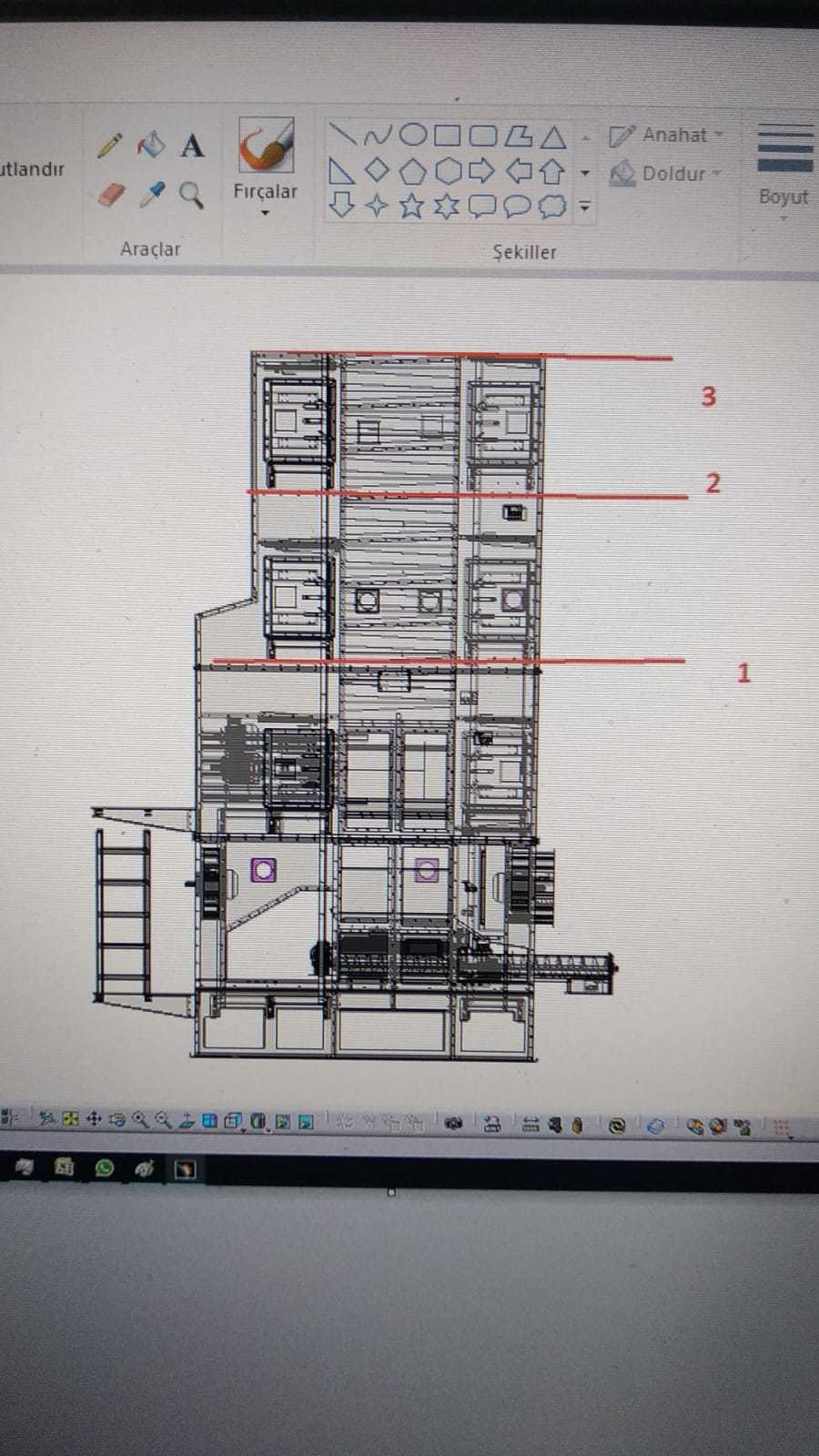

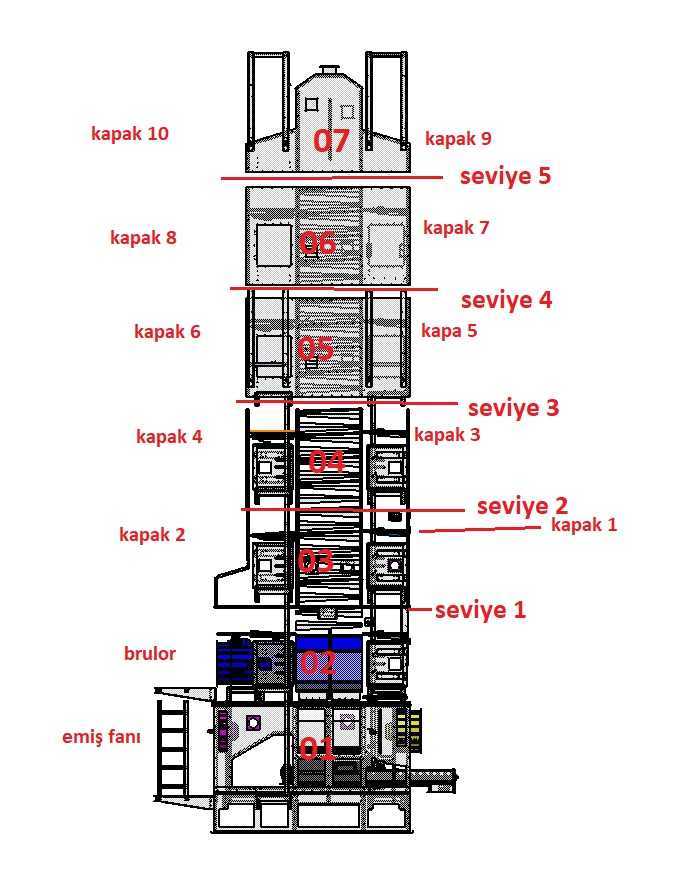

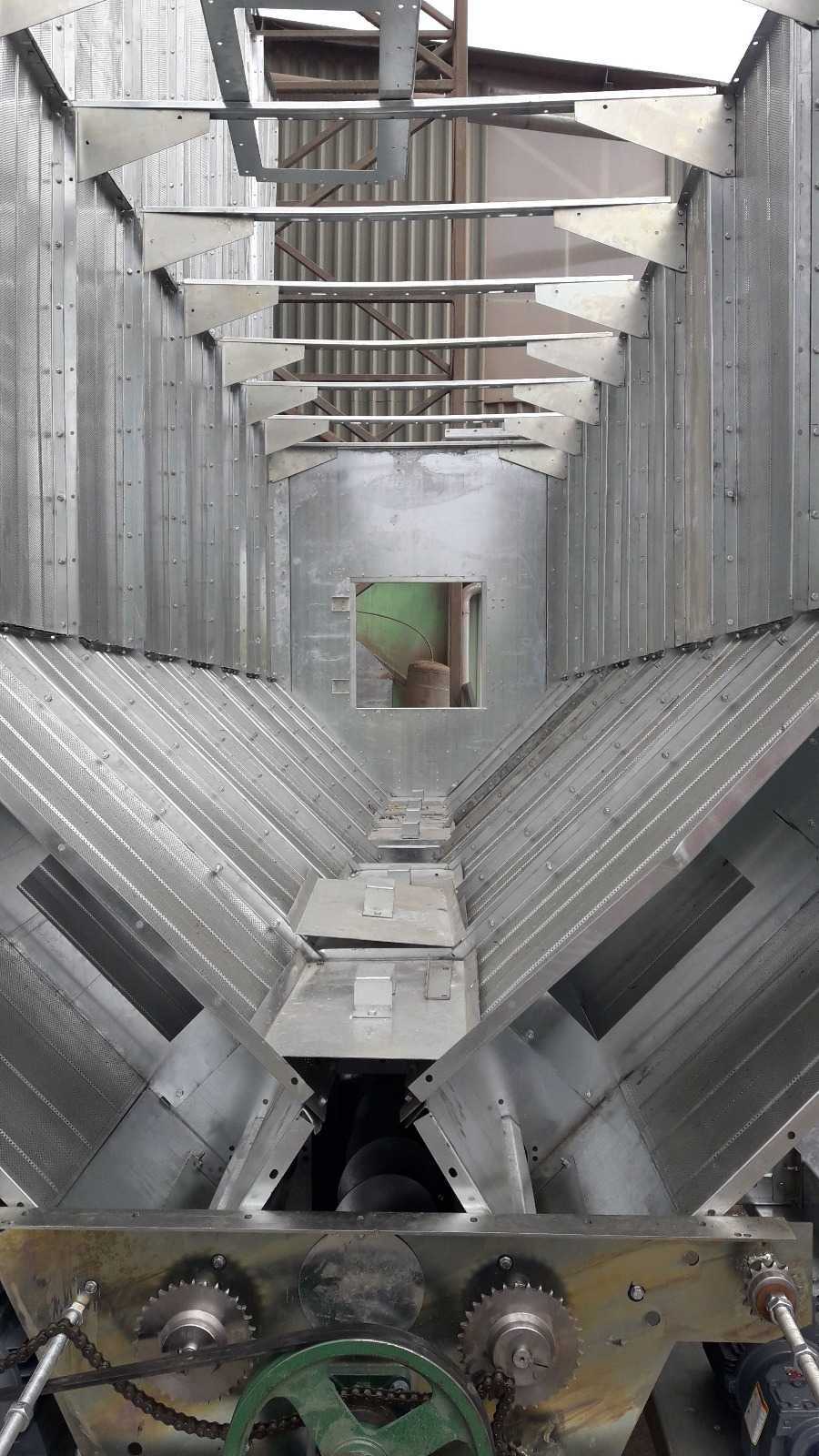

　　从结构剖面能看到，这套干燥设备采用立式多层塔式布局，整体沿垂直方向划分出不同功能区段，最底部设置进料与出料输送衔接结构，侧面预留爬梯安装位，方便运维人员抵达各层检修平台。设备主体采用方箱式框架承载，内部逐层布置角状盒通风结构，每层的角状盒按错排方式布设，保证热风穿过粮层时无通风死角，避免局部粮食过干或者含水率不达标的问题。

　　在粮库、粮食收储点、农场晒场周边的配套加工区，这类设备是核心的产后处理装备，刚收获的小麦、玉米、水稻、油菜籽等粮油作物含水率普遍偏高，直接堆存极易发热霉变，通过这套设备的连续式干燥作业，能把粮食含水率降到安全储存标准，不需要依赖大面积晒场和晴好天气，尤其适合规模化种植区域的收储作业，也能配套粮食加工线做前置预处理，避免原料含水率波动影响后续加工品质。

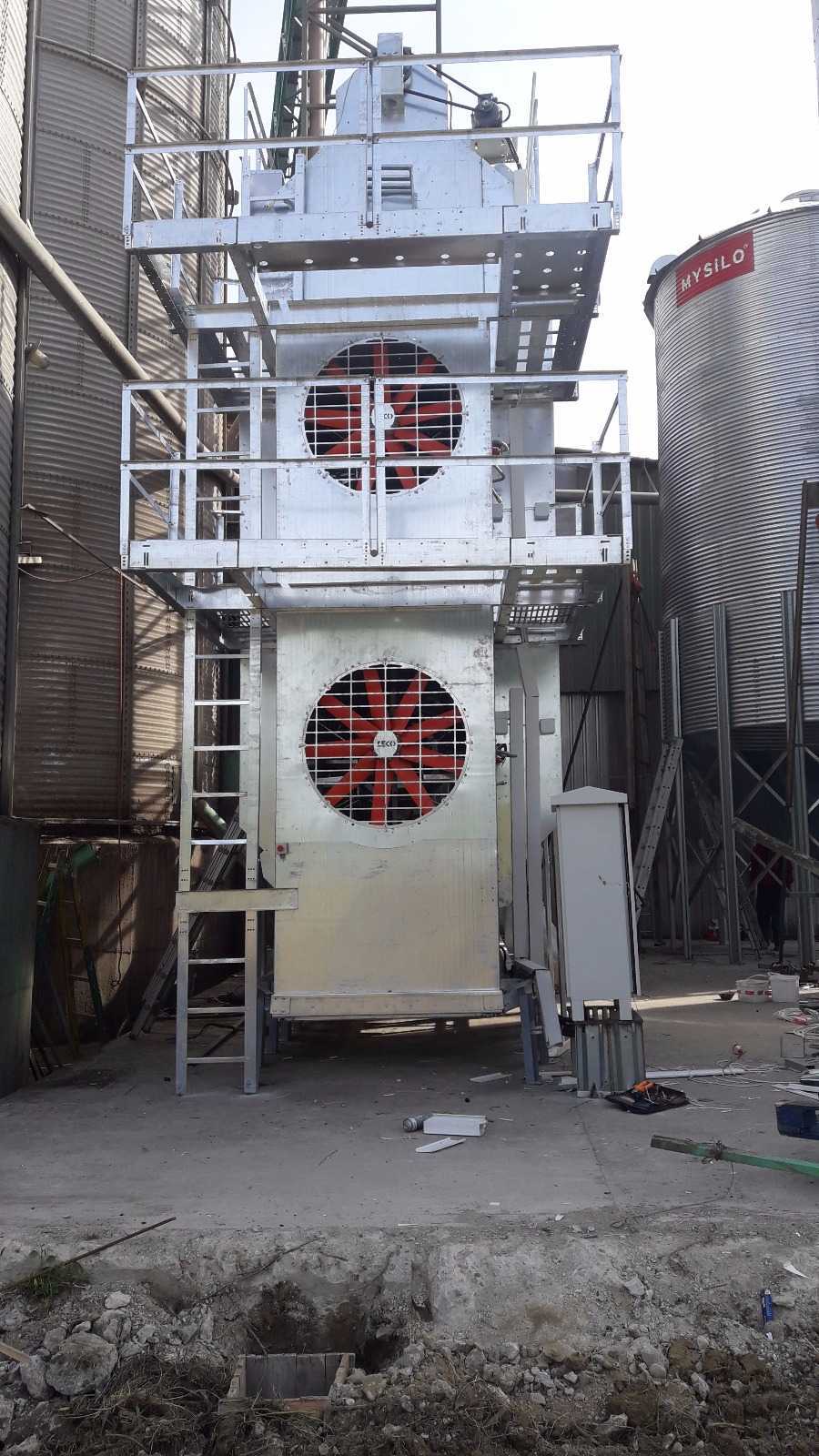

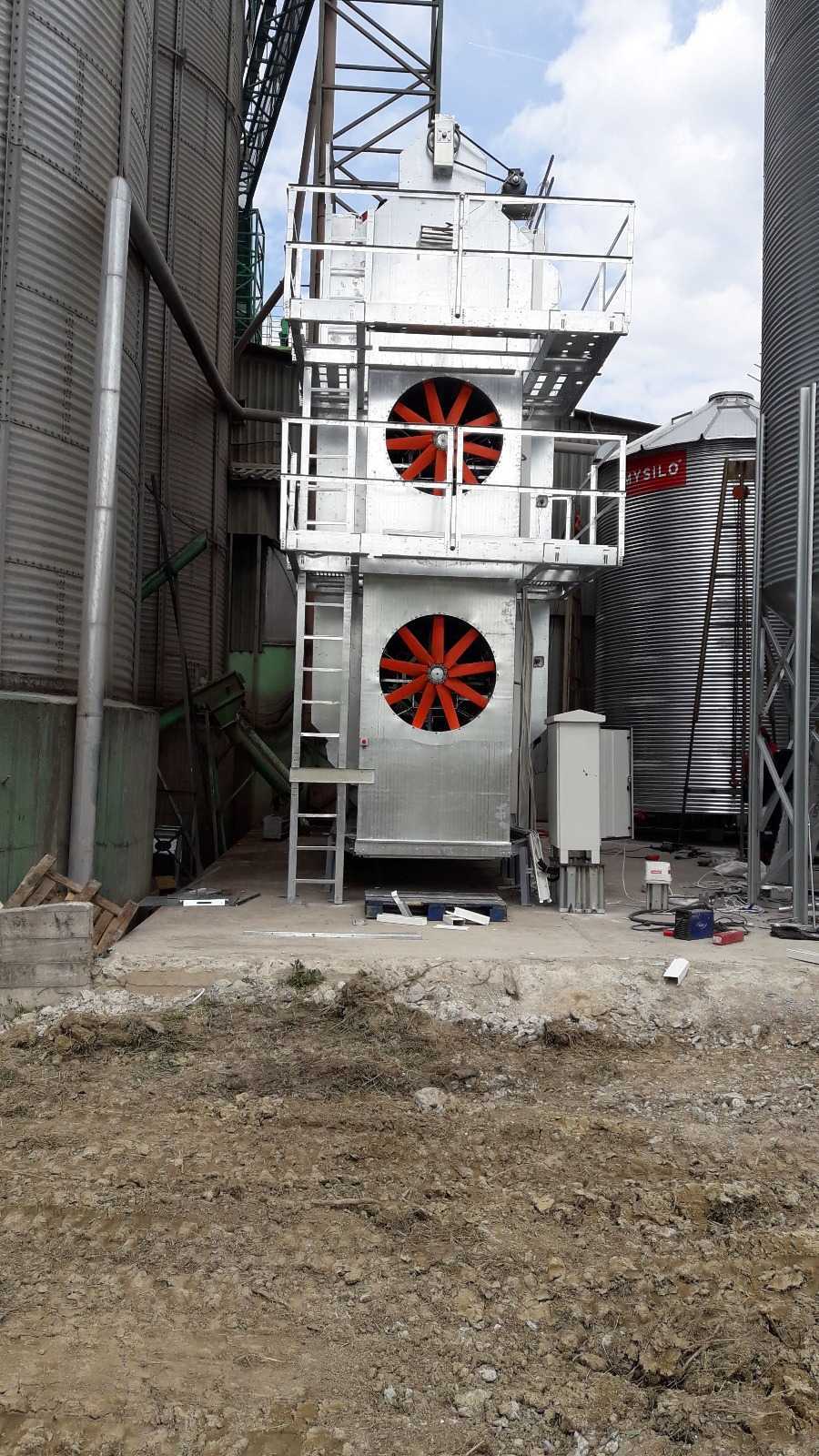

　　设计时首先要考虑粮流的均匀性，内部每层都设置可调式导流板，控制粮食在设备内部靠自重自上而下流动的速度，不同区段的粮层厚度根据热风风压参数做匹配，靠近热风进风段的粮层厚度适当降低，减少风阻，保证热风能穿透整个粮层截面。设备侧面预留的进风口、排风口位置，要能适配配套的热风炉、风机安装尺寸，出风口位置还要考虑除尘管路的衔接空间，避免安装时出现管路干涉。

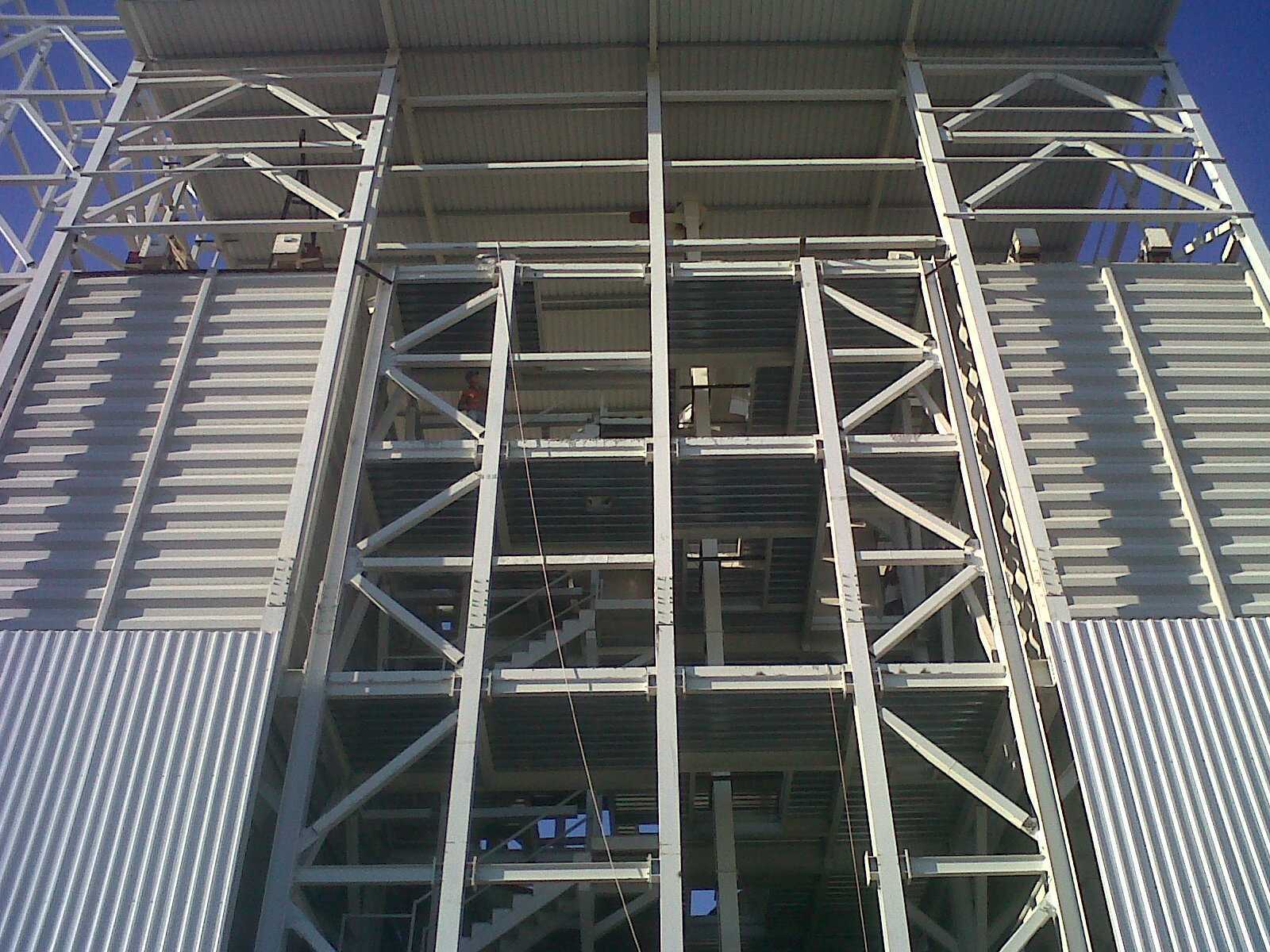

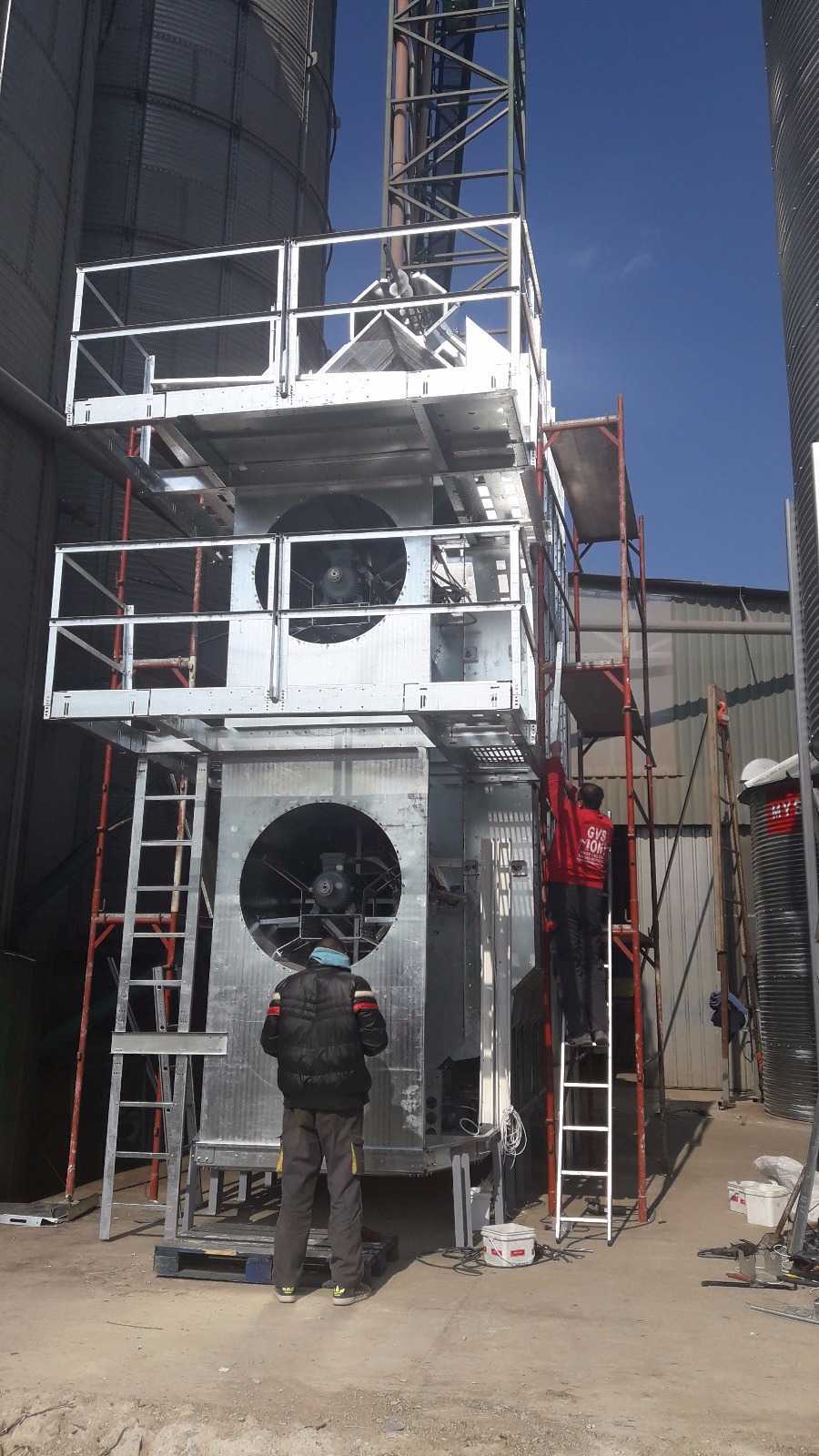

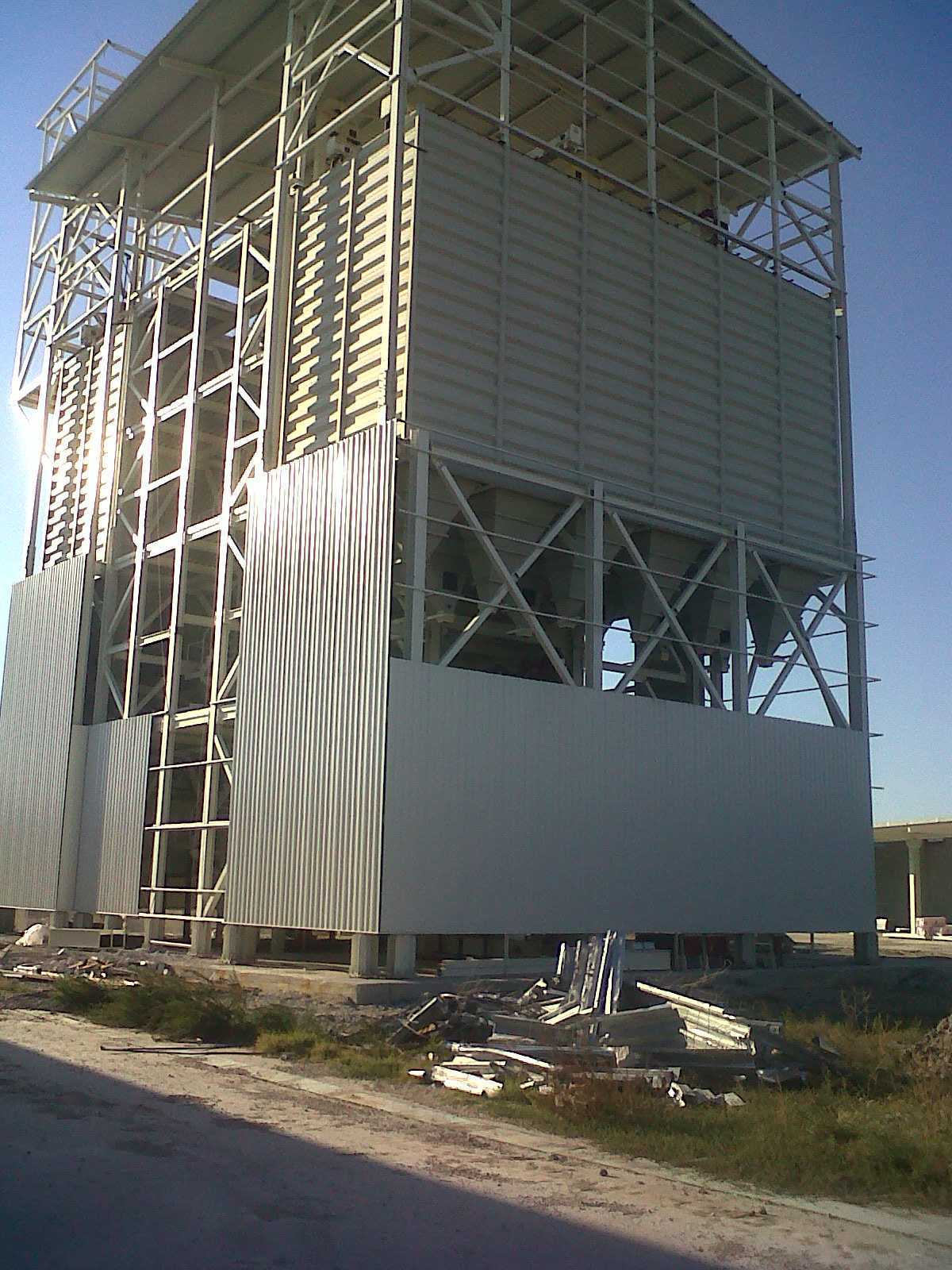

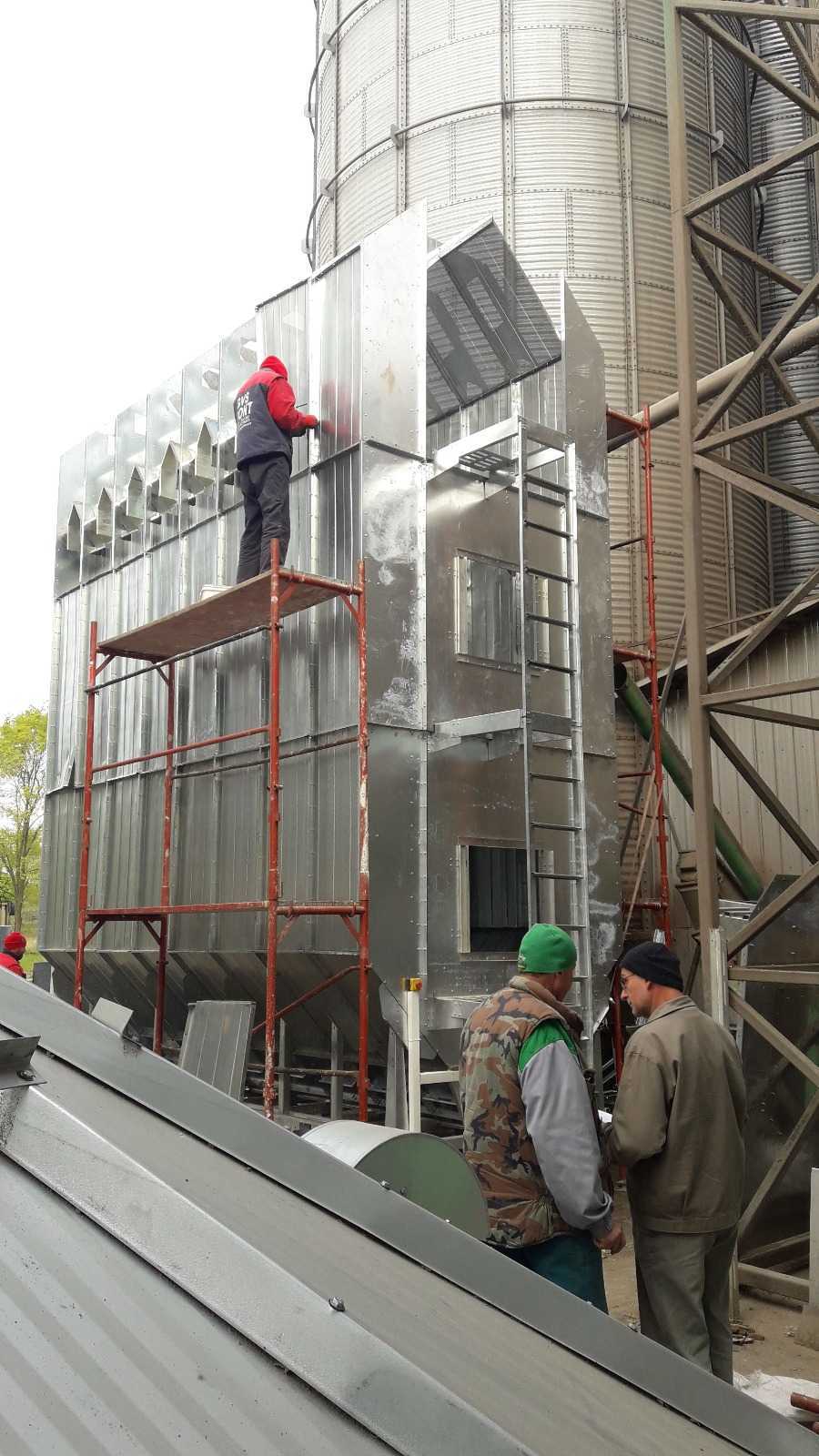

　　设备的外形尺寸要匹配现场的安装边界，整体高度根据日处理量做梯度设计，处理量越大，垂直干燥段的层数越多，设备整体高度越高，安装时需要预留顶部的进料输送设备安装空间，以及底部出料设备的检修空间，设备侧面要留出至少一米的运维通道，方便日常检查角状盒堵塞情况、更换密封件。框架主体采用型钢焊接结构，外部覆盖保温蒙皮，减少干燥过程中的热量损耗，蒙皮采用分段装配式设计，后期检修内部结构时可以单独拆卸对应区段的蒙皮，不需要整体拆解设备外壳。

　　设备的进出料端都设置缓冲结构，进料端的匀料机构能把输送设备送入的粮食均匀铺到最上层干燥段，避免局部粮堆过厚导致通风不均；出料端的排料机构采用无级调速设计，通过调整排料速度控制粮食在设备内部的停留时间，适配不同品类、不同初始含水率粮食的干燥需求，比如干燥高水分玉米时可以调低排料速度，延长干燥时长，干燥小麦时可以适当提高排料速度，保证干燥效率的同时避免粮食爆腰。

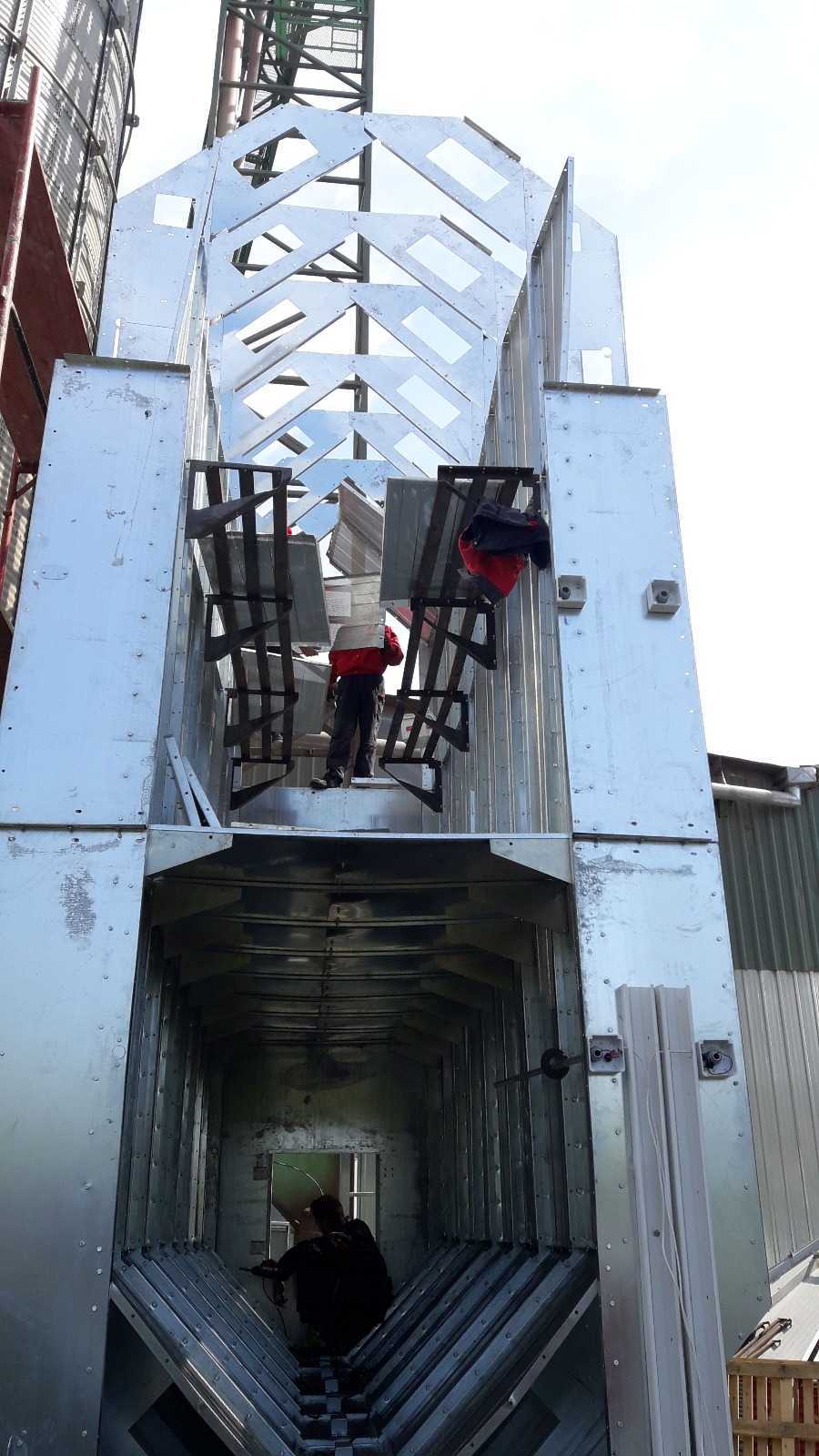

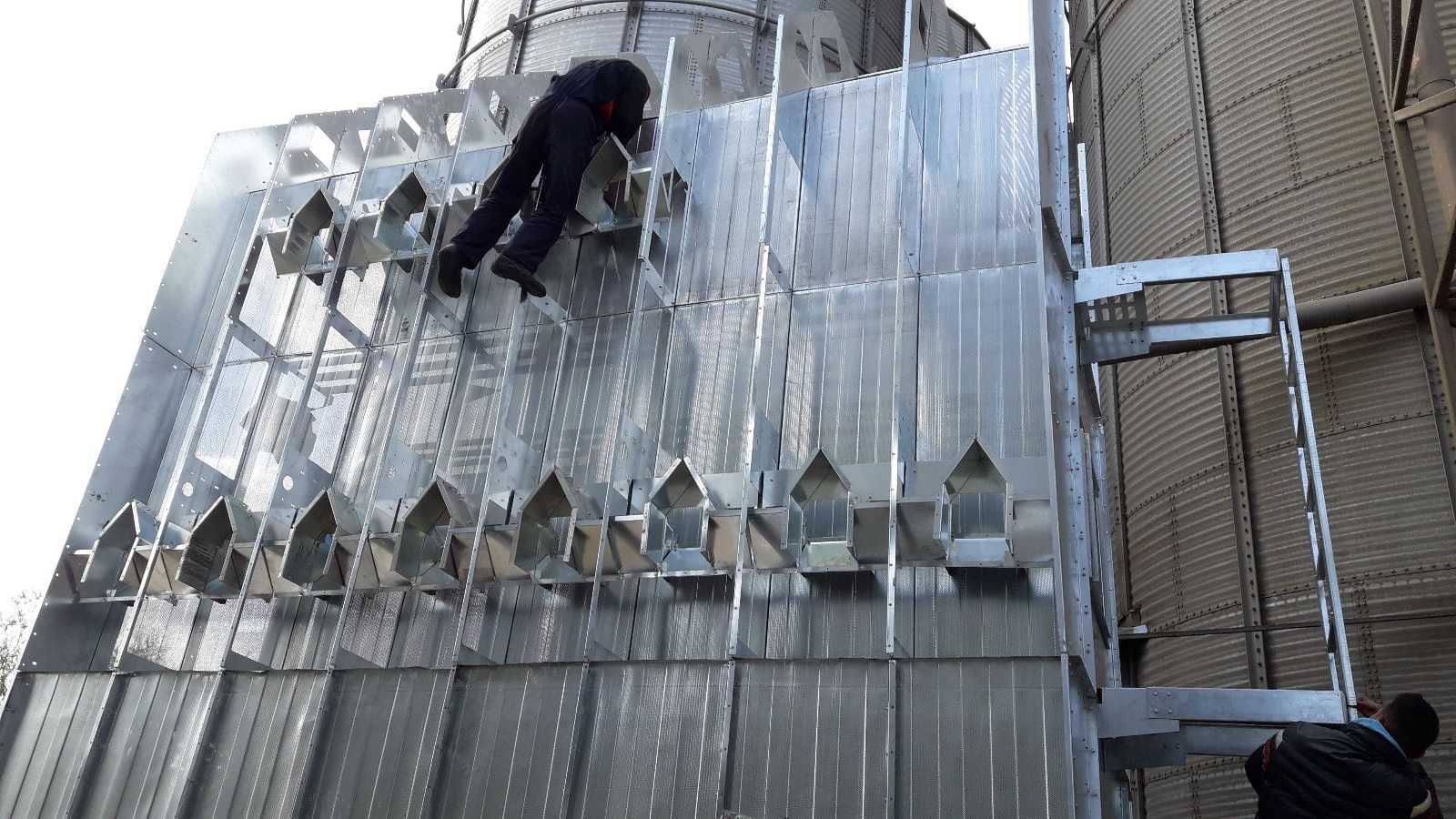

　　从结构细节上看，每层平台都设置密封结构，避免热风从层间缝隙泄漏，角状盒采用耐磨钢板冲压成型，长期受粮食冲刷也不易磨穿，角状盒的开口方向按进风、排风交替布置，让热风在粮层内形成折返流，充分和粮食接触带走水分，提升热利用率。设备的爬梯和检修平台都设置防护栏杆，符合高空作业的安全规范，每层检修平台都对应角状盒的清理口位置，运维人员不用进入设备内部就能完成堵塞清理作业。

　　在实际选型配套时，要根据场地的供电、供热条件匹配对应的风机和热风炉参数，设备的基础要做硬化处理，承受设备满粮状态下的总载荷，避免长期运行出现基础沉降导致设备框架变形。设备的排风段要设置抑尘结构，减少干燥过程中排出的轻杂和粉尘对外界环境的影响，排风口的朝向要避开常年主导风向，避免排出的湿空气倒灌影响设备进风效率。
