港口散粮中转仓储干燥成套设施

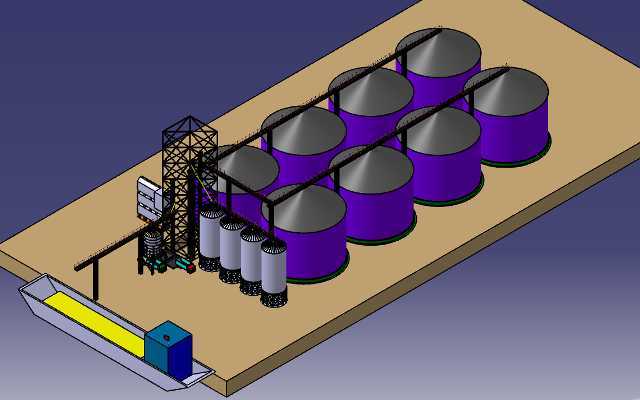

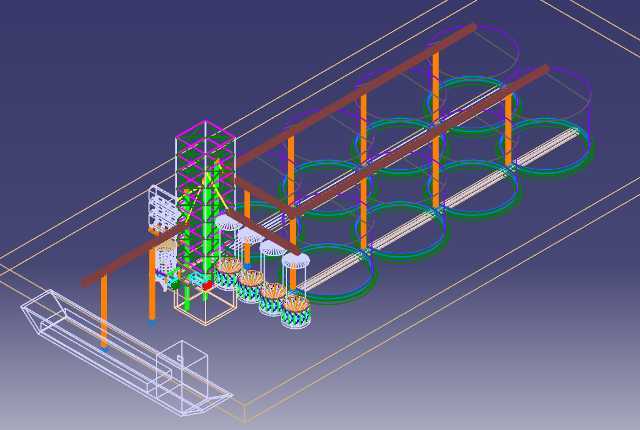

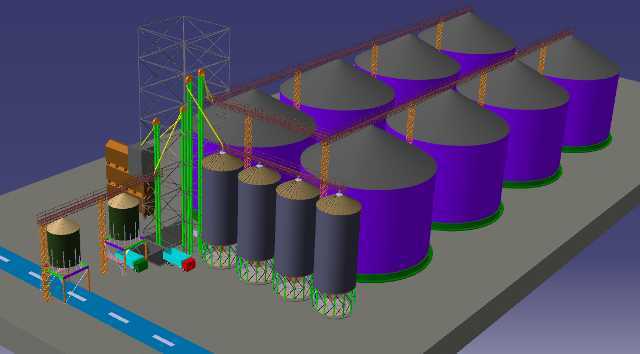

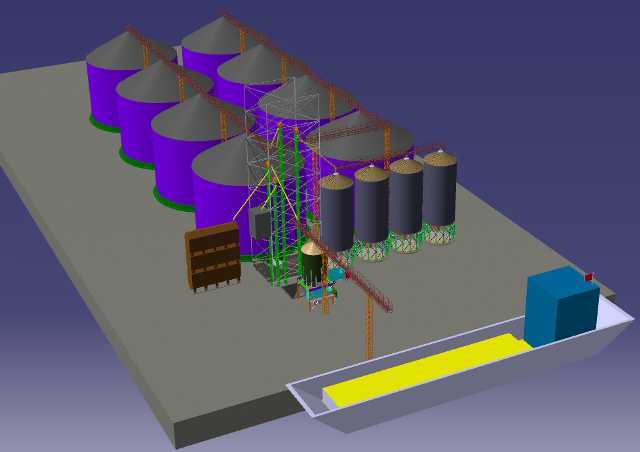

　　这套设施的三维建模，核心围绕沿海沿江港口散粮接卸中转的作业场景搭建，适配船舶到港后散粮快速卸船、暂存、干燥调质、出仓转运的全流程作业需求，解决高水分进口粮、跨区域调运粮食到港后无法直接入库存储、易发热霉变的行业痛点。从模型结构来看，接卸端直接对接码头泊位的卸船输送线，卸船后的散粮通过密闭埋刮板输送机、斗式提升机组成的垂直+水平输送网络，直接送入对应筒仓暂存，整套输送线路全程密闭，避免港口露天作业下的粮食撒漏、雨水侵入与粉尘外溢问题，输送线的转弯段、落料点都做了导料溜槽的细节建模，溜槽倾角设置在55度以上，适配小麦、玉米、大豆等常见粮食品种的自流角，避免散粮在输送过程中积料堵料。

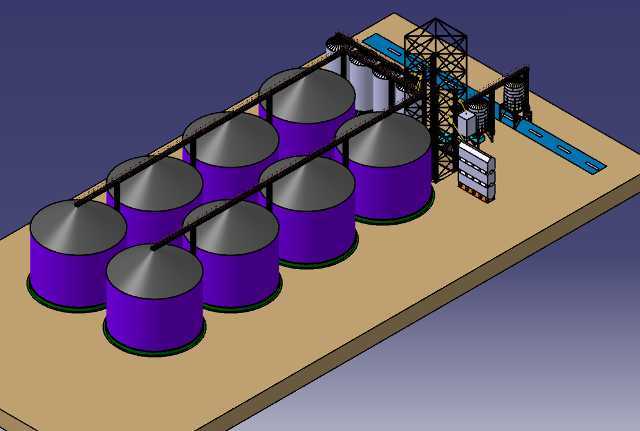

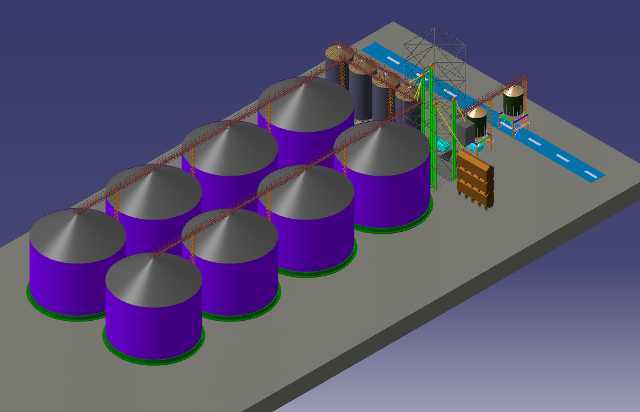

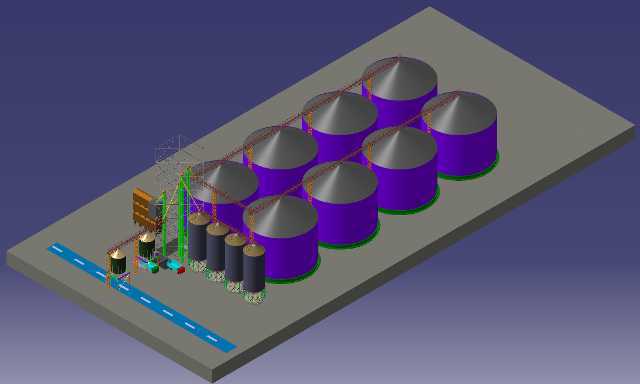

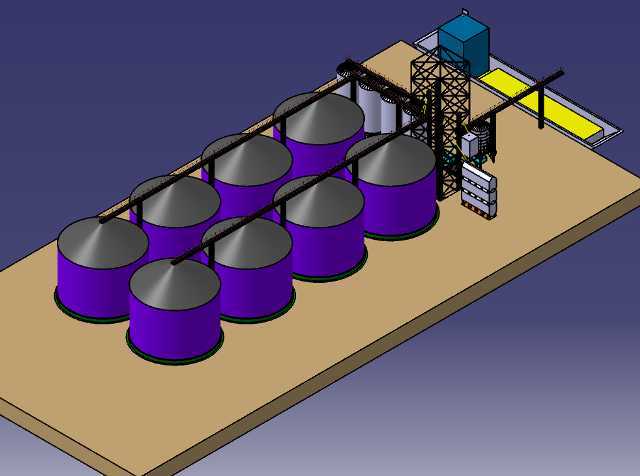

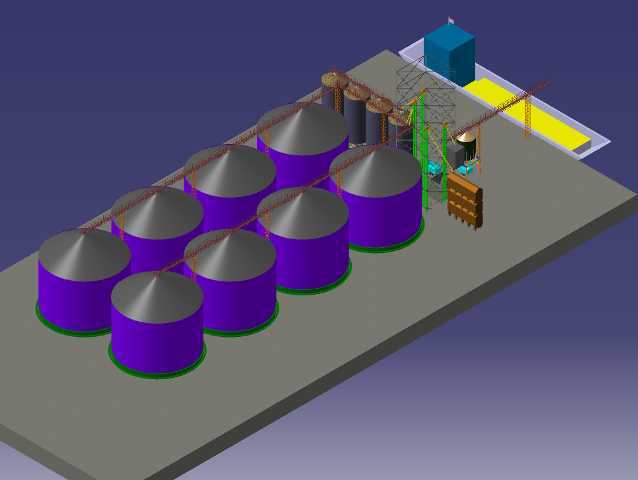

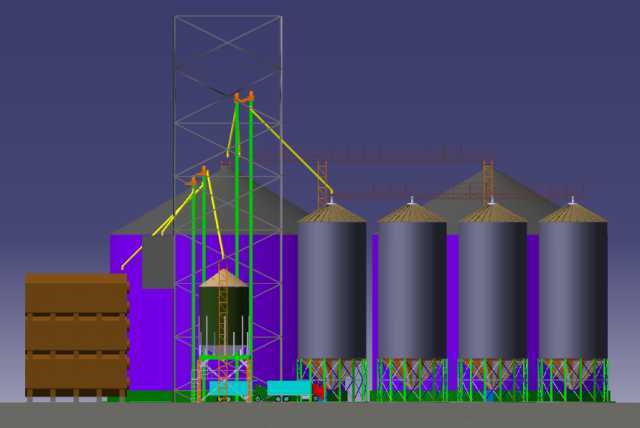

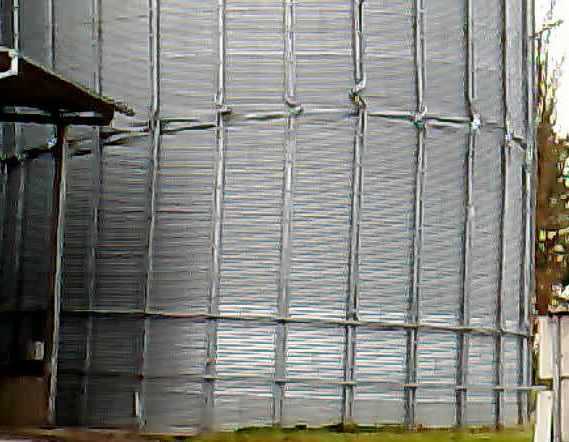

　　模型中的核心存储单元为多座并列排布的钢板筒仓，筒仓下部采用多立柱支撑的锥斗出料结构，锥斗内壁做了超高分子量聚乙烯衬板的结构预留，降低粮食下落过程中的摩擦阻力，避免结拱堵料；筒仓顶部设置了布料器、泄爆口、粮情检测线缆的安装位，布料器可在进粮时将散粮均匀布在仓内，避免单点落料造成的粮食自动分级，减少杂质聚集引发的局部发热风险。筒仓旁侧独立布置的干燥塔单元，采用顺逆流结合的干燥工艺结构，热风从干燥段不同位置送入，与下落的粮流充分接触带走水分，干燥塔下部设置冷却段，将干燥后的高温粮食冷却至常温后再送入仓储筒仓，避免粮堆内部结露；干燥塔的废气排放段设置了粉尘回收装置的安装位，适配港口区域的环保排放要求，避免干燥过程中的粉尘外溢影响周边作业环境。

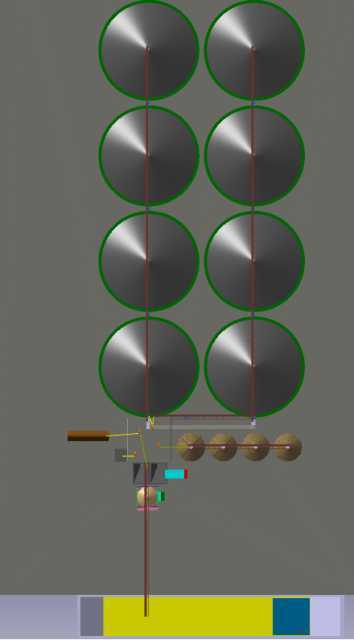

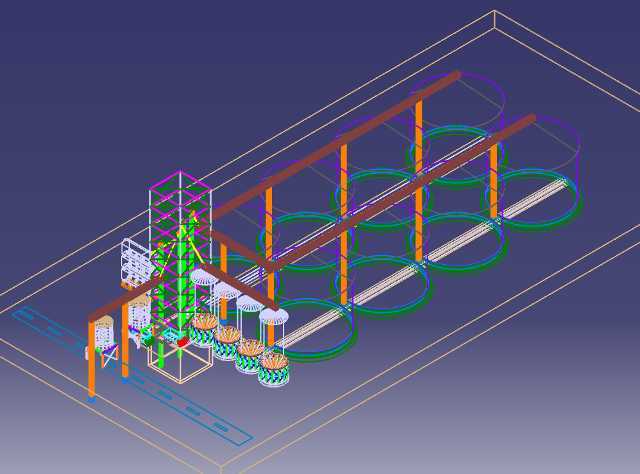

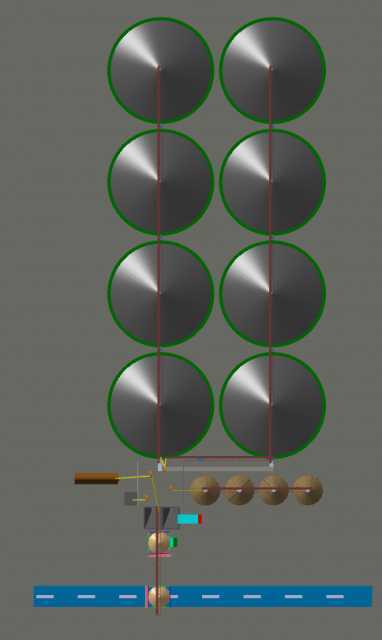

　　整套设施的安装边界严格按照港口码头的陆域纵深设置，接卸端距离码头前沿的距离预留了卸船机臂架俯仰、回转的作业空间，筒仓群的排布间距满足消防通道的通行要求，干燥塔与筒仓之间的输送栈桥净空高度满足场内转运车辆的通行需求，所有设备的检修通道、操作平台都做了护栏、爬梯的细节建模，平台宽度预留了检修人员更换零部件、日常巡检的操作空间。从设计思路上，这套模型没有采用常规粮库的分散式布局，而是将接卸、输送、干燥、存储、出仓功能做了集成化布置，压缩了整套设施的占地面积，适配港口区域土地资源紧张的现状；同时所有设备的接口都做了标准化预留，可根据实际到港粮食品种、年中转量的需求，灵活增减筒仓数量、调整干燥塔的处理能力，也可后续外接汽车发放、铁路装车的输送线路，拓展散粮外运的通道。

　　模型中还包含了配套的电气控制间、除尘风网的结构，控制间布置在整套设施的侧方，远离粉尘浓度较高的筒仓与干燥区域，风网的吸风口布置在所有落料点、输送设备的进出料口，通过统一的风管连接到中央除尘设备，控制作业区域的粉尘浓度在安全范围内，避免粉尘爆炸风险。针对港口区域盐雾腐蚀较强的环境特点，模型中所有外露钢结构件都做了防腐涂层的厚度预留，筒仓外壁、输送栈桥的钢结构都采用了耐候钢的材质选型，提升设施在高湿高盐环境下的使用寿命。出仓单元设置在筒仓群的下部，通过地下通廊内的皮带输送机将筒仓放出的粮食汇集后，送入后续的计量、发放环节，通廊内设置了通风、排水的结构预留，避免雨季积水、粉尘积聚影响设备正常运行。
