离心泵闭式叶轮精密三维结构设计

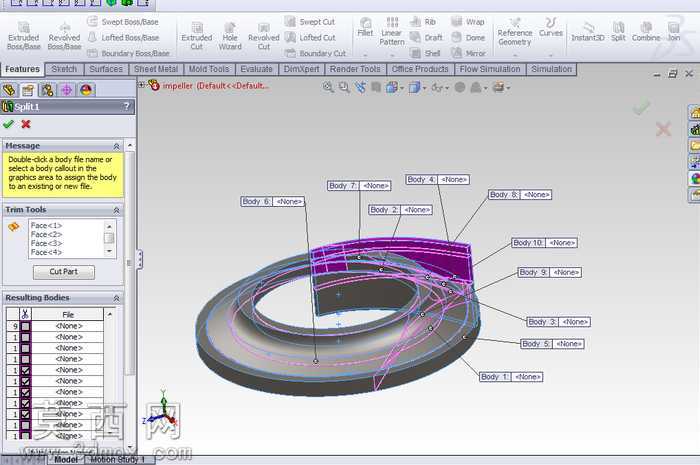

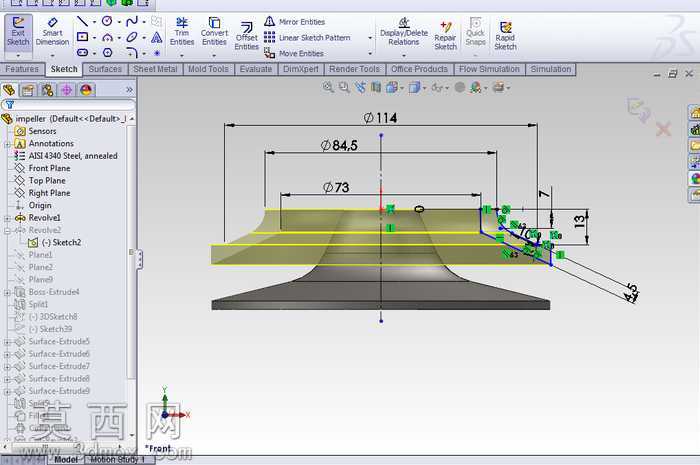

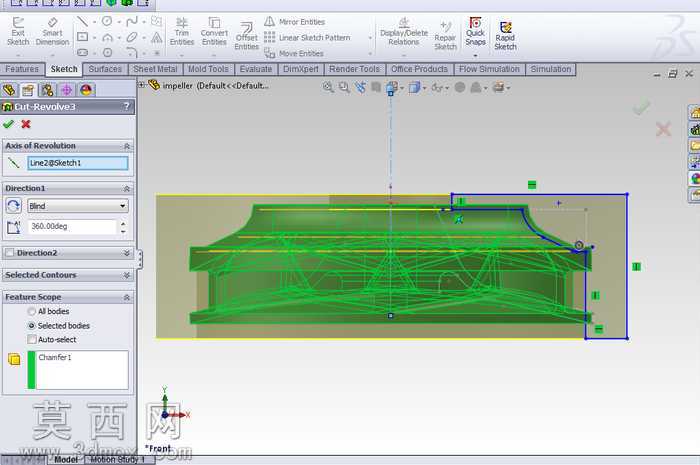

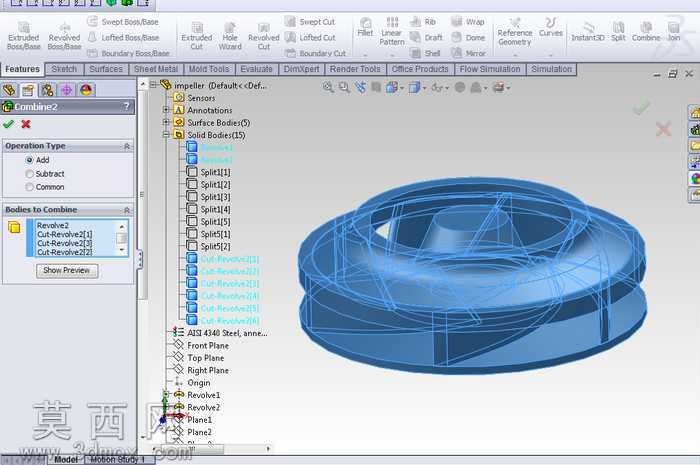

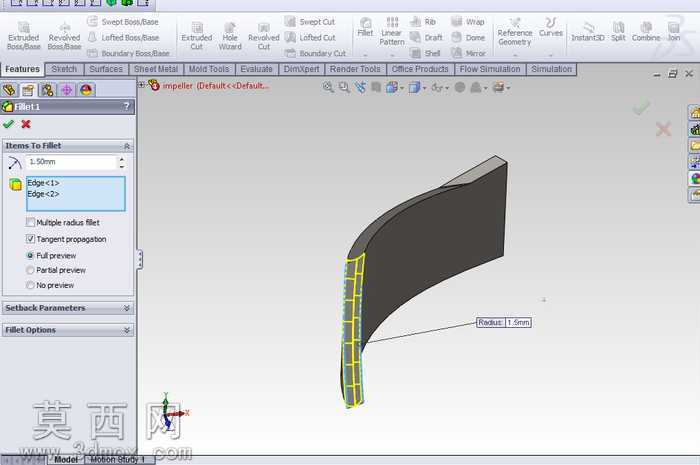

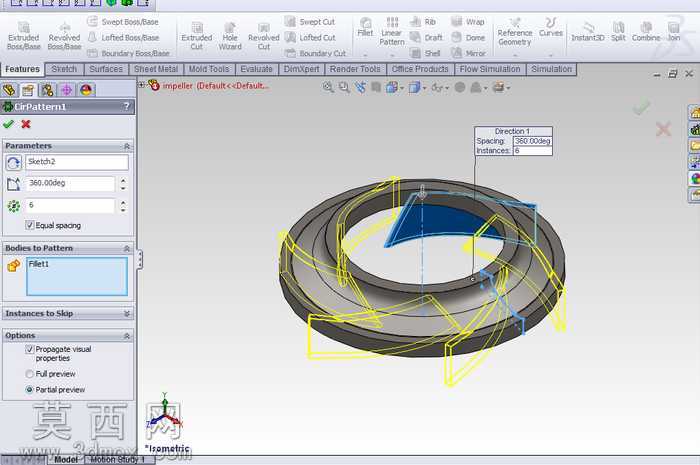

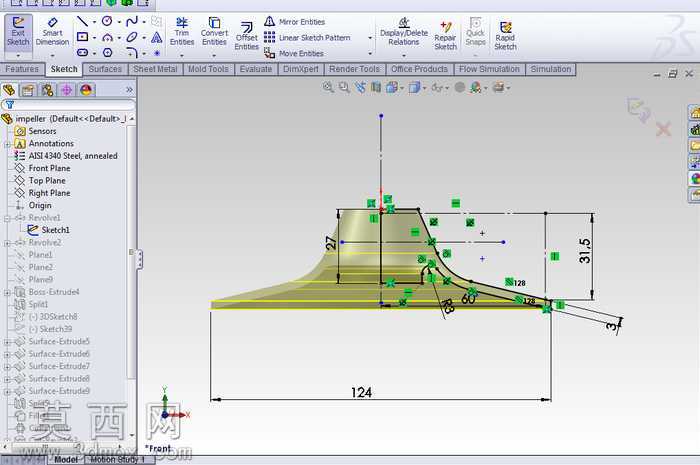

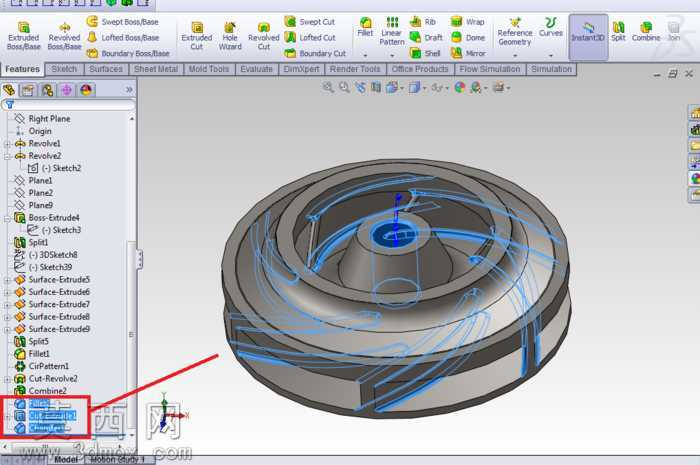

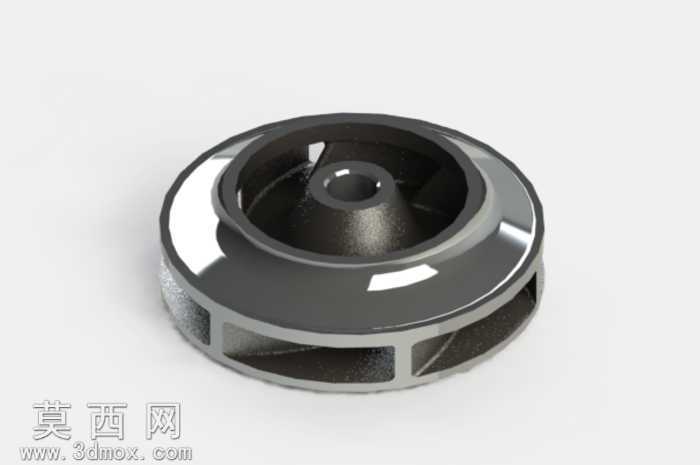

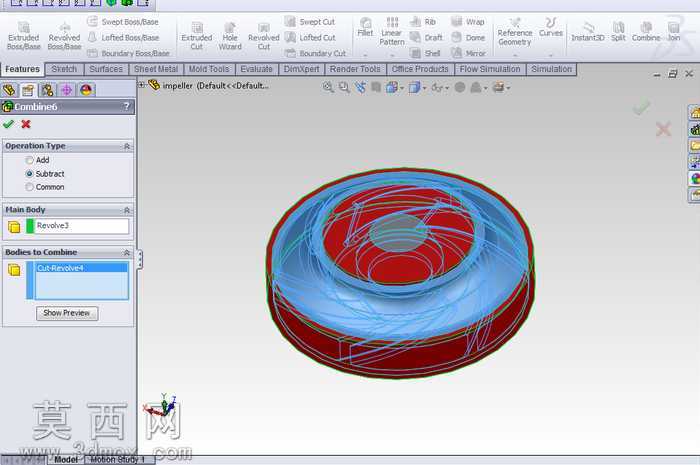

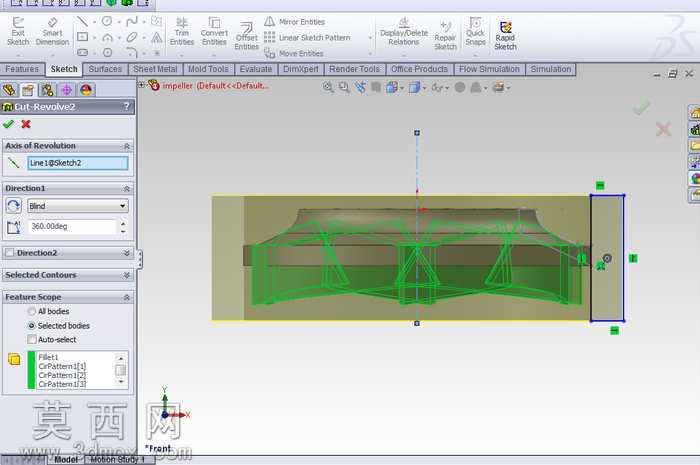

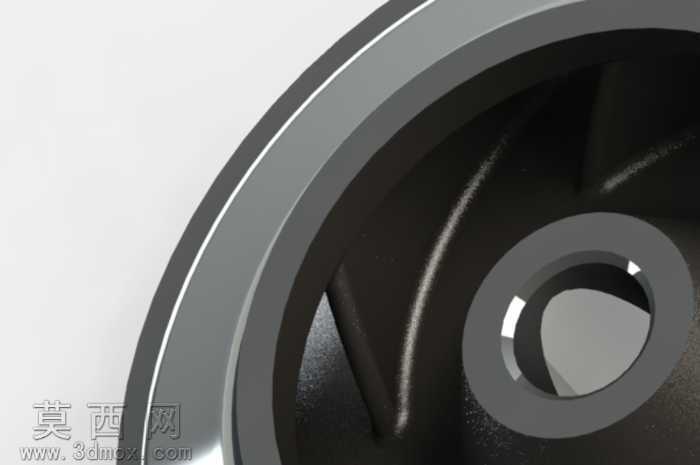

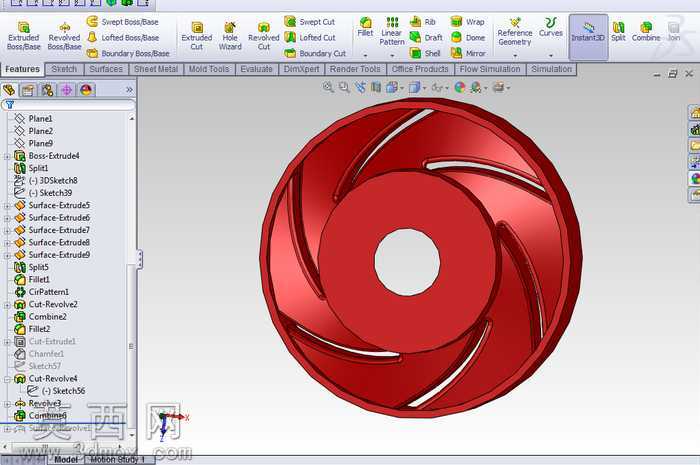

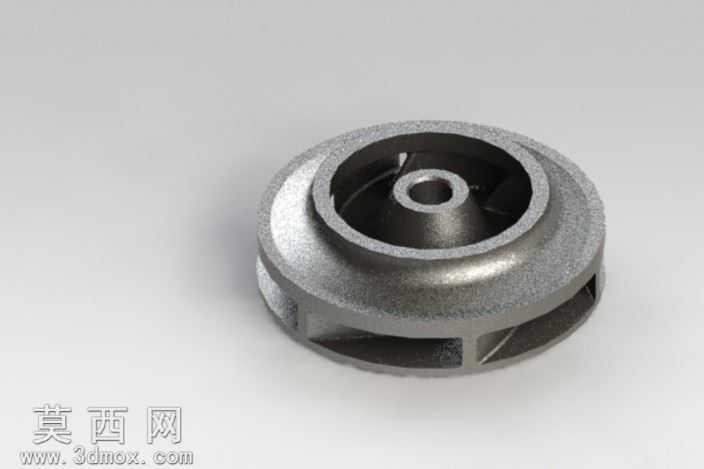

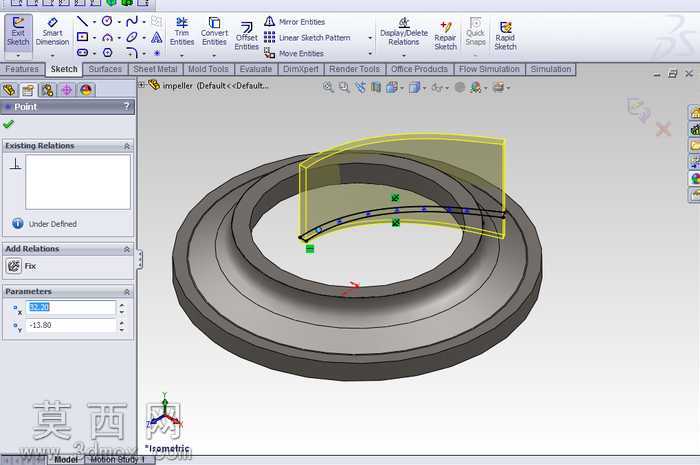

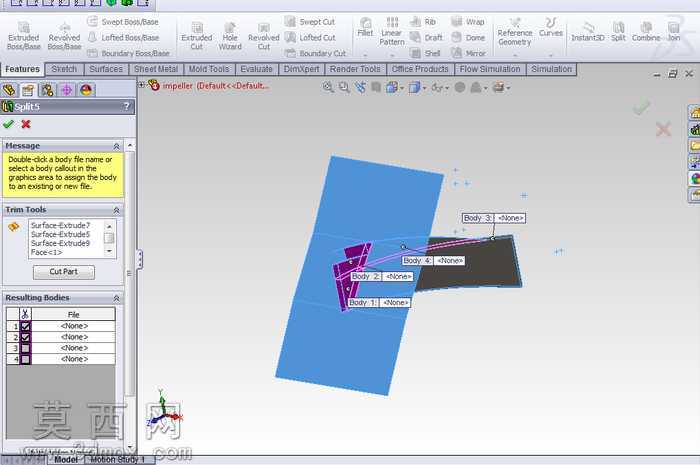

本作品为离心泵配套闭式叶轮三维建模成果，建模过程以水力设计参数为核心基准，首先通过旋转凸台指令构建叶轮的前后盖板基础基体，精准控制前后盖板的曲面锥度与壁厚参数，匹配离心泵额定工况下的流体过流截面要求。叶片建模阶段采用曲面放样与阵列结合的方式，严格按照叶片进口安放角、出口安放角的设计值绘制空间型线，保证叶片型面的光滑过渡，避免流体在流道内产生不必要的湍流与冲击损失，同时通过布尔运算完成叶片与前后盖板的合并，消除结构间的干涉缝隙。轮毂部分的建模充分考虑与泵轴的装配配合要求，精准设计轴孔直径、键槽尺寸与定位台阶结构，保证装配时的同轴度与传动可靠性。材质渲染阶段为模型赋予了铸造不锈钢材质效果，还原了精密铸造后经表面打磨处理的金属质感，通过环境光遮蔽与高光反射参数调整，清晰呈现出叶轮流道内部的结构轮廓与外表面的机加工光泽。建模过程中对叶轮的水力流道进行了单独的曲面检查，确保所有过流面无尖锐棱角、无建模褶皱，符合流体仿真与后续数控加工的模型精度要求。整体结构设计兼顾了水力性能与结构强度，前后盖板的厚度渐变设计既减轻了叶轮自身重量，又保证了高速旋转时的结构刚度，叶片与盖板的连接位置做了圆角过渡处理，有效降低运行过程中的应力集中风险，可直接用于后续的流体动力学仿真、结构有限元分析以及数控加工编程使用，模型的所有特征参数均保留可编辑状态，方便根据不同的流量扬程参数进行快速调整优化。
