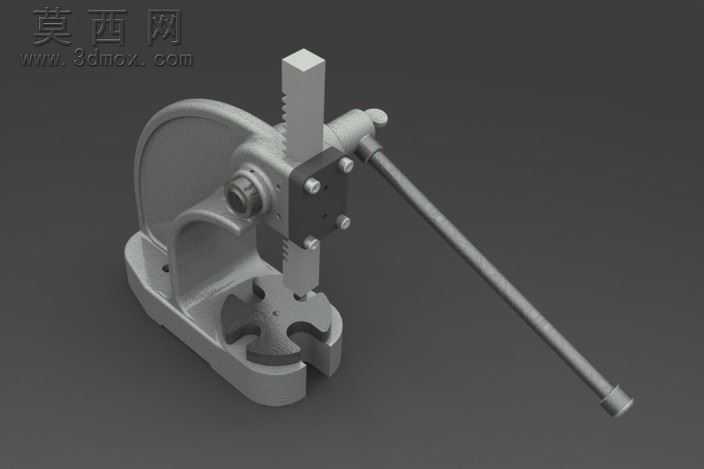

手动台式压力机支架结构三维模型

本模型为手动台式压力机的支架主体结构，采用三维参数化建模方式完成整体设计，建模过程中严格遵循机械加工的工艺合理性，对各部件的装配公差、配合间隙做了符合实际生产的参数设定，可直接用于结构验证、教学演示或二次开发设计。模型整体采用C型开式机身结构，这种结构设计能够为工件装卸提供充足的操作空间，同时保证机身受力时的结构刚度，避免冲压作业时机身产生过大形变影响加工精度。模型包含手动操作的十字压杆组件、带齿距调节的竖直压头导轨、带定位槽的工件工作台、机身主体支撑结构几个核心部分，各部件之间的装配关系完整还原了真实手动压力机的运动逻辑：十字压杆通过铰接结构与机身连接，扳动压杆时可带动压头沿竖直导轨做直线进给运动，导轨侧面的齿槽结构可配合锁紧件实现压头行程的档位调节，适配不同高度工件的加工需求；底部工作台设置的十字形定位槽，可配合专用夹具完成不同形状工件的快速装夹定位，避免施压过程中工件移位。材质渲染方面，机身主体采用铸铁材质的哑光深棕质感表现，还原铸造机身的厚重质感与表面磨砂纹理；压杆、导轨等运动部件采用金属镀铬的亮面银灰色材质，突出金属加工件的光洁度与耐磨属性；工作台定位块采用浅粉色工程塑料材质，区分不同功能部件的同时，还原实际设备中非金属垫块的材质特性。设计过程中充分考虑了手动压力机的受力特性，对C型机身的转角位置做了圆弧过渡加厚处理，避免应力集中导致的机身断裂风险；压杆的长度设计符合人体工程学操作力矩要求，操作人员无需施加过大的力即可获得足够的冲压压力，适配小型零件的压装、冲孔、校直等轻载压力加工作业场景。模型各部件均可独立编辑，能够清晰展示手动台式压力机支架的内部装配关系与运动原理，既可以作为机械设计教学的演示案例，帮助学习者理解连杆施压机构、开式机身的设计逻辑，也可作为小型手动压力机改型设计的基础参考模型，缩短同类产品的开发周期。
