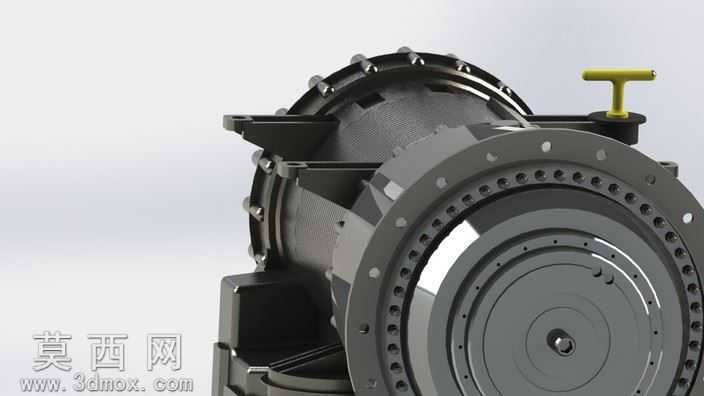

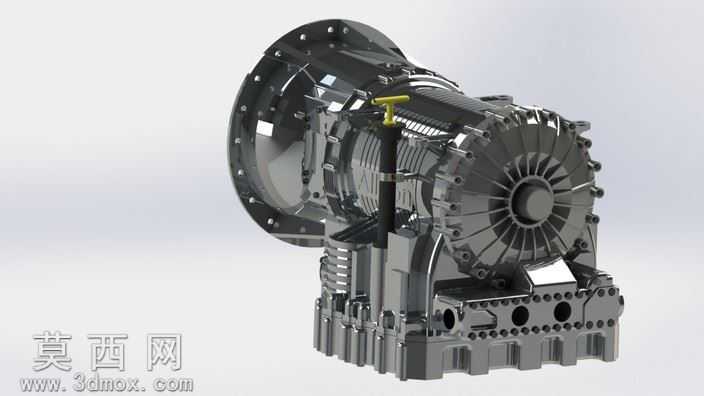

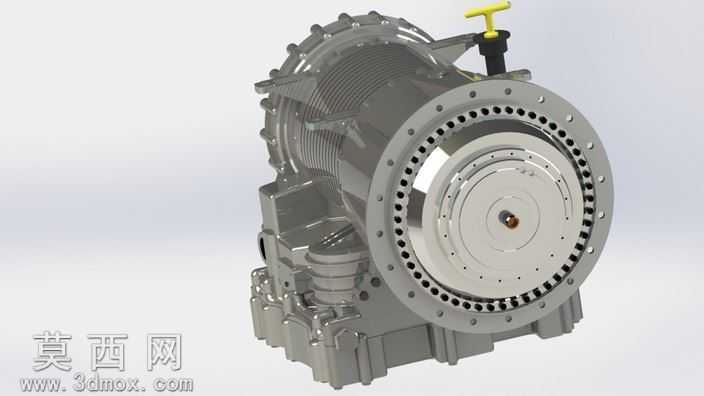

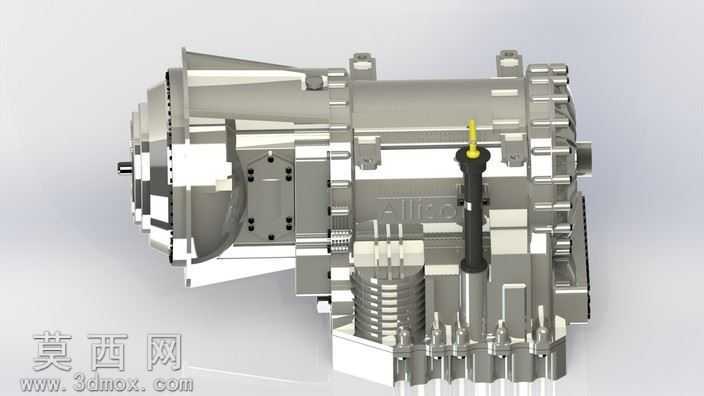

艾莉森3200SP自动变速器三维结构模型

本模型为艾莉森3200SP自动变速器的高精度三维建模成果，建模过程严格参考实体变速器的结构比例与装配逻辑完成。建模阶段首先梳理变速器的整体布局，从前端与动力源连接的法兰输入结构开始，依次完成壳体、内部传动机构、液压控制模块、后端输出连接结构的分步建模，对壳体表面的安装孔位、加强筋结构、散热鳍片造型都做了精准还原，保证各部件的装配间隙符合真实产品的工程公差要求。材质设置阶段，针对变速器不同部件的材质特性做了区分处理：主壳体采用铸铝材质参数，调整金属粗糙度、反射强度模拟铸铝件的哑光金属质感，表面做细微的颗粒纹理还原铸造工艺的表面特征；内部传动齿轮、输入输出轴采用合金钢材质，调高金属光泽度与镜面反射参数，表现机加工零件的光滑金属表面；外置的操作手柄采用工程塑料与金属结合的材质参数，手柄握持部分做哑光塑料质感，金属连杆部分做镀锌金属的质感表现；密封件、管路部件采用橡胶材质参数，调整漫反射颜色与粗糙度，还原橡胶件的哑光弹性质感。渲染阶段采用工作室三点布光方案，主光源从侧上方45度角照射，突出壳体的结构轮廓与表面细节，辅助光源补充暗部亮度避免结构死黑，背光源勾勒变速器的整体轮廓，增强模型的立体感与层次感，渲染输出的效果清晰展现变速器的外部结构特征，各部件的衔接关系一目了然。设计思路上，该模型完整还原了艾莉森3200SP变速器的外部结构特征，包括前端连接法兰的螺栓孔排布、壳体侧面的油道接口、顶部的操作机构、后端的散热风扇结构以及底部的安装固定座，所有外部结构的尺寸比例都与实物保持一致，可用于重型车辆传动系统的结构教学、传动方案展示、虚拟装配仿真等场景，模型的结构拆分逻辑清晰，各部件可单独编辑调整，方便后续做结构拆解动画、剖面展示等二次开发使用，能够直观展现自动变速器的外部构造与安装连接方式，为传动系统相关的设计、教学、展示工作提供精准的三维数字模型支撑。
