谷物深层干燥设备现场安装结构

　　这套干燥设备主要面向粮食收储站点、农产品加工企业的原料预处理环节，针对玉米、谷物、豆类等颗粒状农产品的降水需求设计，区别于传统横流烘干塔的结构形式，采用深层固定床的干燥逻辑，让待干燥物料在床层内形成稳定的料层厚度，热介质从料层下部或侧部通入，穿透整个料层完成传热传质过程，能有效避免表层物料过烘、底层物料降水不足的分层问题。从现场安装的结构来看，主体采用镀锌钢板折弯拼接成型，所有竖向立柱均采用加厚型材制作，对接位置采用法兰螺栓连接，既保证现场安装的可调性，也能适应长期高湿、含尘的作业环境，避免焊接结构在温差变化下出现应力开裂的问题。设备的进料段设置有均料导流结构，能让进入干燥床的物料自然形成均匀的料面，

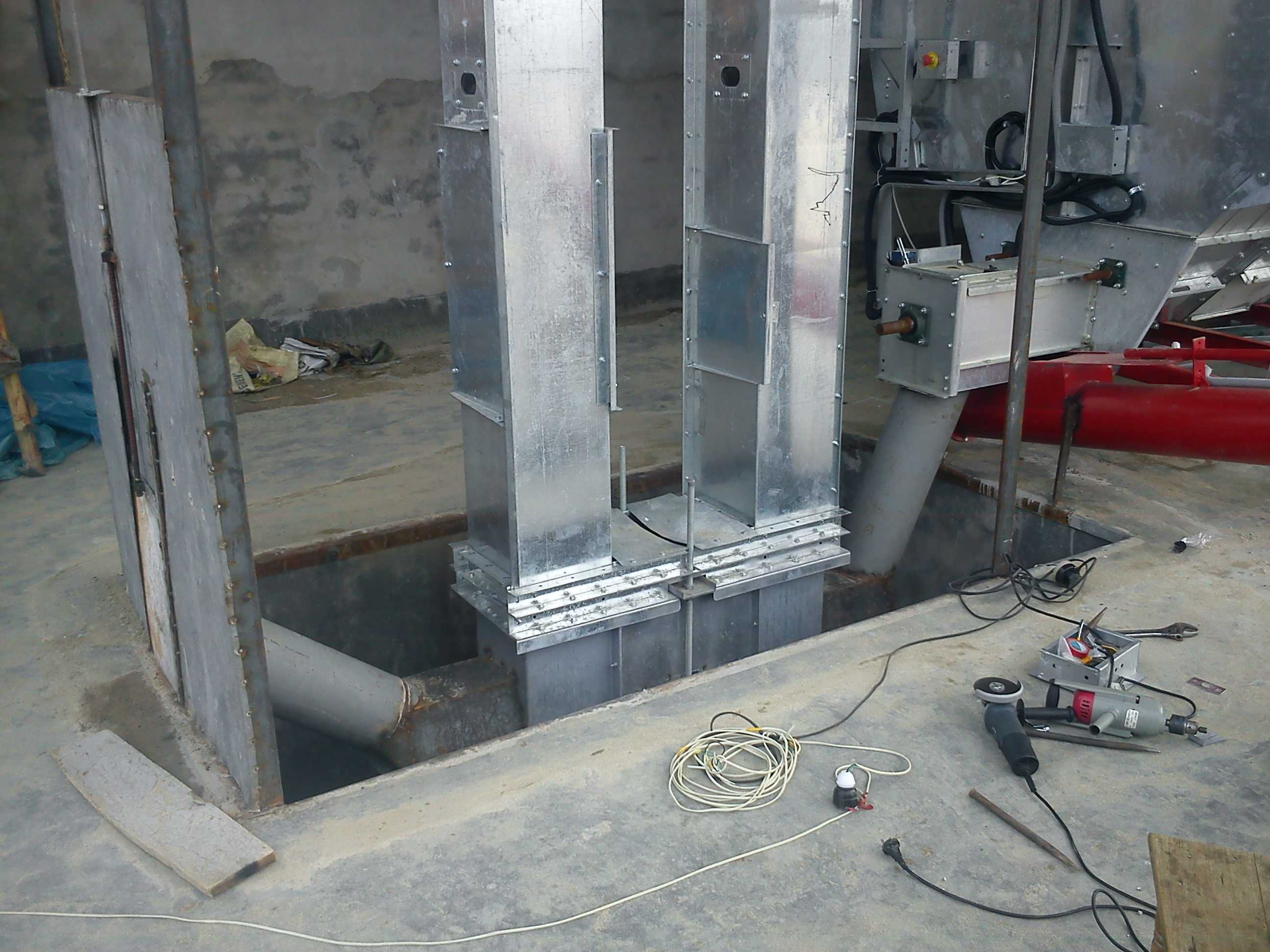

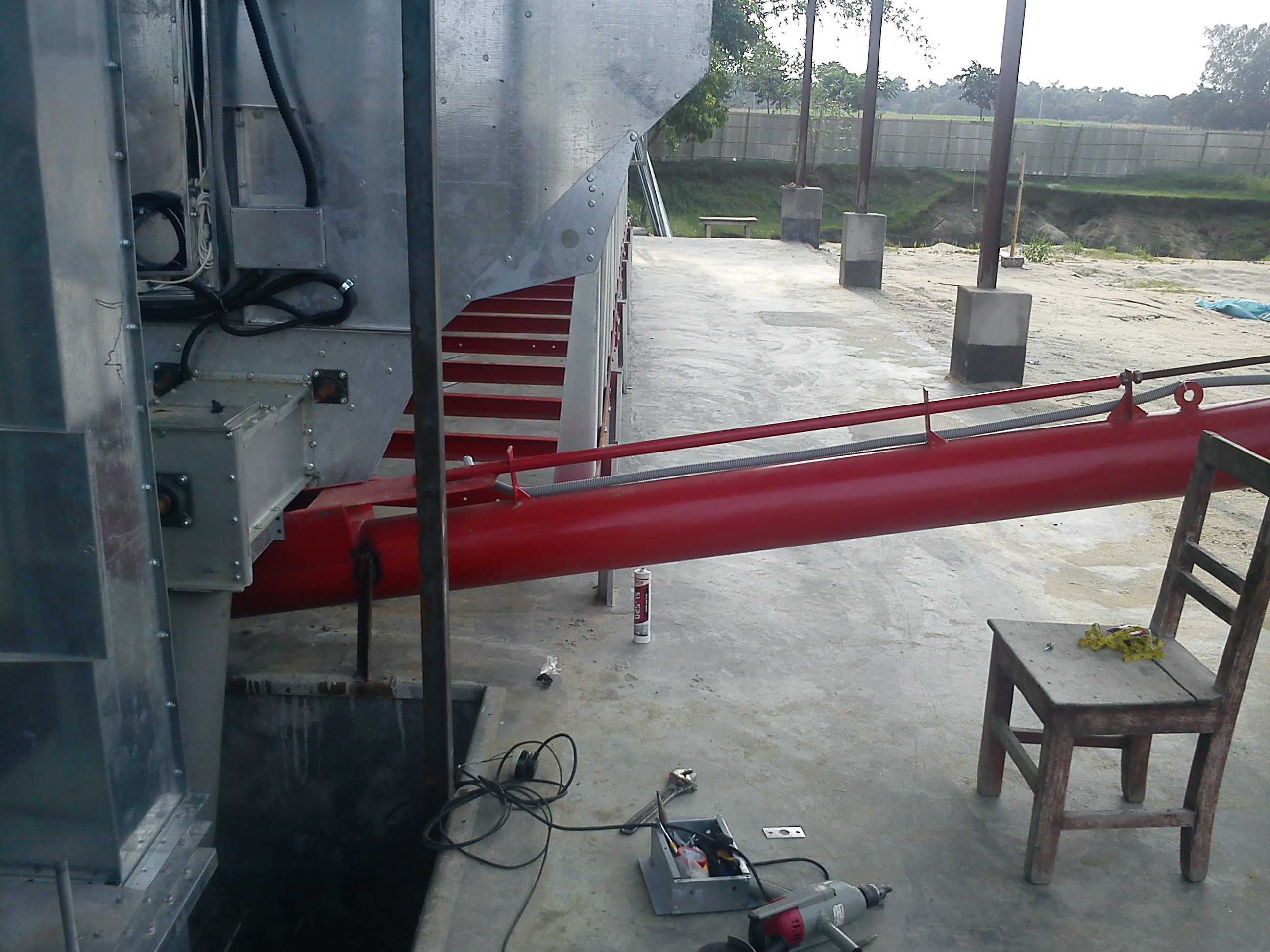

　　避免局部料层过厚导致热风穿透阻力不均，出料段搭配倾斜式溜槽，可直接对接后续输送设备，无需额外增设转接料斗，减少物料转运过程中的破碎率。设计阶段首先核算了不同物料的堆积密度、料层阻力特性，将干燥段的有效料层深度控制在合理区间，既保证热风与物料的接触时间满足降水要求，也不会因为料层过厚导致风机压头损耗过大，配套的风室采用等压设计，沿风室长度方向的风速偏差控制在工程允许范围内，保证整个干燥床截面的热风分布均匀。从安装边界来看，设备主体需要嵌入地面预留的地坑结构，地坑深度需匹配下部溜槽与风室的安装尺寸，地面以上的主体高度适配常规厂房的层高要求，侧面预留的检修门位置距离地面操作面的高度符合人体工程学要求，日常清理床层残留、

　　检查导流板状态时无需搭建额外操作平台。设备的侧边预留了热风接口、排湿接口的法兰位置，可根据现场的热风炉布置方向灵活选择左接或右接，不需要额外改动主体结构，适配不同场地的管线排布需求。现场布设的线缆与气动管路均沿设备立柱侧边的走线槽固定，避免与高温壳体直接接触，所有转动部件的安装位置均设置了安全防护距离，现场调试时可通过调整风室的调风板开度，匹配不同物料、不同初始含水率下的干燥工艺参数，比如处理高水分玉米时可适当降低料层厚度、提高热风温度，处理鹰嘴豆、扁豆等表皮较薄的杂粮时，可适当降低热风温度、延长干燥时间，避免物料表皮开裂影响商品品相。整套结构的受力点均集中在下部的支撑底座上，底座与地面预埋钢板采用螺栓固定，可承受满料状态下的总载荷，运行过程中不会因为物料偏载出现结构倾斜，竖向立柱之间的横向加强筋按照等间距排布，既提升整体框架的抗扭刚度，也不会阻挡内部物料的流动路径。
