顺逆流式谷物深层干燥设备结构设计

　　这套干燥设备主要面向规模化粮食收储、粮油加工、农产品初加工场景设计，适配玉米、小麦、水稻等大宗谷物，以及开心果、鹰嘴豆、扁豆等小宗杂粮的产后降水作业，可直接对接粮食清理、输送、仓储工段，在北方玉米收储季、南方水稻抢收季的高湿粮处理场景中，能有效避免谷物因堆存温湿度超标产生的霉变、发芽损耗，相比传统场地晾晒可减少3%以上的谷粒破碎、抛洒损失，同时不受阴雨天气影响，保障收储作业连续性。

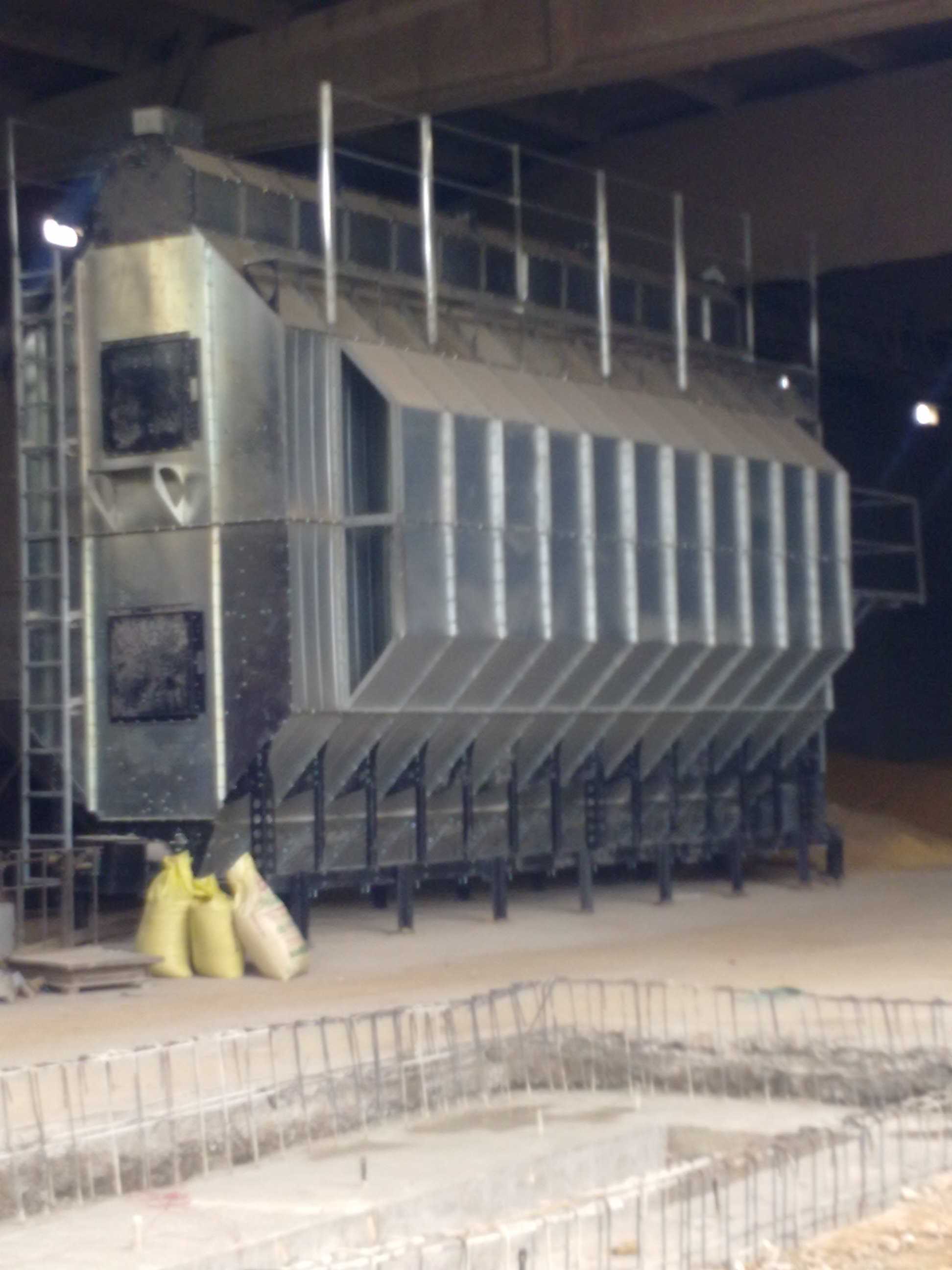

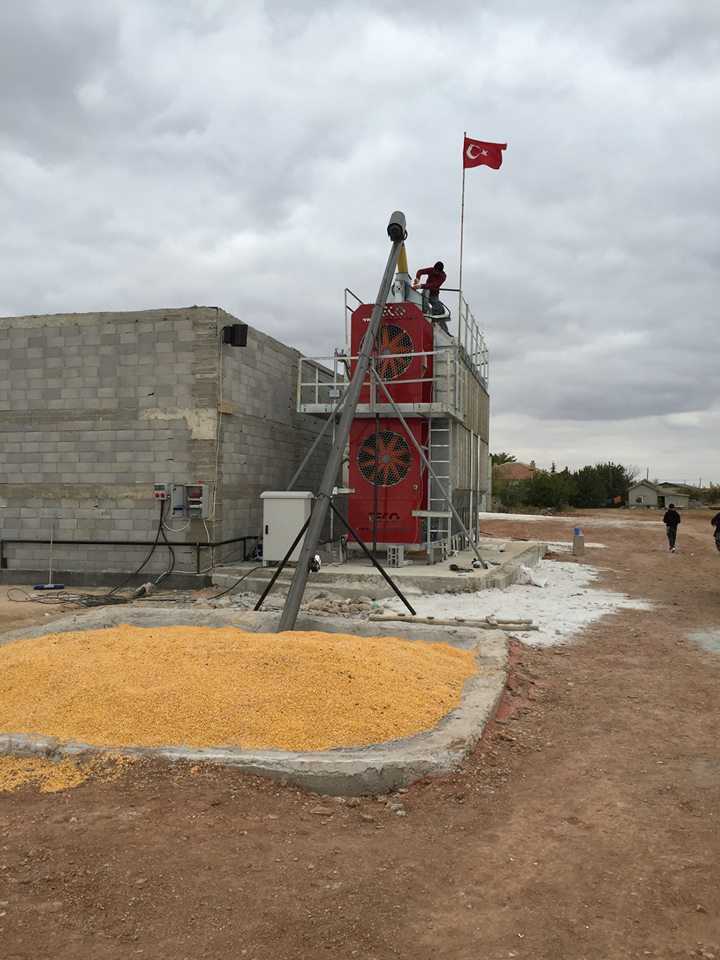

　　设备整体采用顺逆流结合的干燥工艺设计，主体为模块化拼装的镀锌钢板箱体结构，沿高度方向依次设置储料段、多层干燥段、缓苏段、冷却段以及排料段，箱体侧壁预留均匀分布的进风、排风通道，顶部设置均布进料装置，避免进料偏载导致的料层厚度不均问题。干燥段内部采用角状盒交错排布的风道结构，热风可垂直穿过料层与谷物充分接触，带走谷物内部游离水，每层干燥段后设置缓苏段，让谷物内部水分逐步向外扩散，避免表层过干产生爆腰、破碎问题，底部冷却段通入常温自然风，将干燥后谷物温度降至与环境温差5℃以内，避免直接入仓储藏产生结露问题。

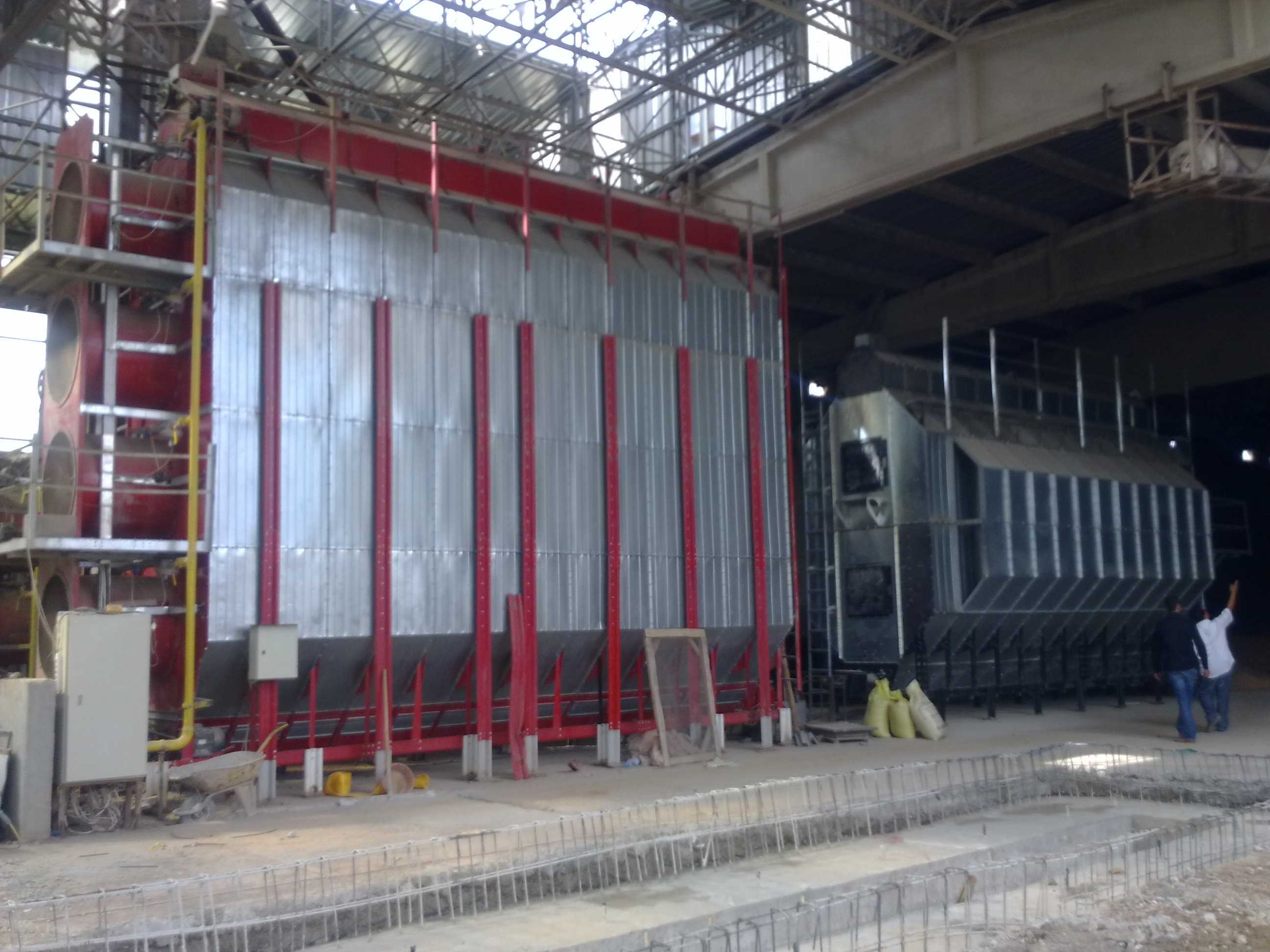

　　从结构设计角度出发，整套设备采用分段式框架承载结构，主体框架采用型钢焊接成型，外壁板采用1.5mm厚镀锌钢板折边拼装，段与段之间采用法兰螺栓连接，既保障运输过程中可拆分装运，适配不同吨位的货运车辆限界要求，也方便现场安装时根据场地条件调整排布方向。设备整体安装边界需预留顶部进料输送的安装空间、两侧风道的检修通道、底部排料装置的出料空间，单台处理量对应不同降水幅度，设备总高度根据干燥段层数调整，整体宽度控制在适配标准厂房柱距的范围内，无需额外定制厂房结构即可完成安装。

　　设计过程中重点考虑了料流均匀性问题，顶部进料口设置均分布料锥，配合可调式导流板，让进入干燥段的谷物料层厚度偏差控制在5%以内，避免局部料层过薄导致热风短路、料层过厚导致干燥不均的问题。底部排料采用无级变速的排料辊结构，可根据谷物初始含水率、目标含水率调整排料速度，匹配不同的干燥时长需求，排料辊间隙根据不同谷物粒径设计可调整结构，适配大粒径玉米到小粒径小米的不同排料需求，避免卡料、破碎问题。风道设计上采用变截面风道结构，沿风道长度方向风速保持均匀，避免远端风量不足导致的干燥不均问题，每个进风段设置风量调节挡板，可根据不同干燥阶段的工艺需求调整各段热风风量，适配不同谷物的干燥特性。

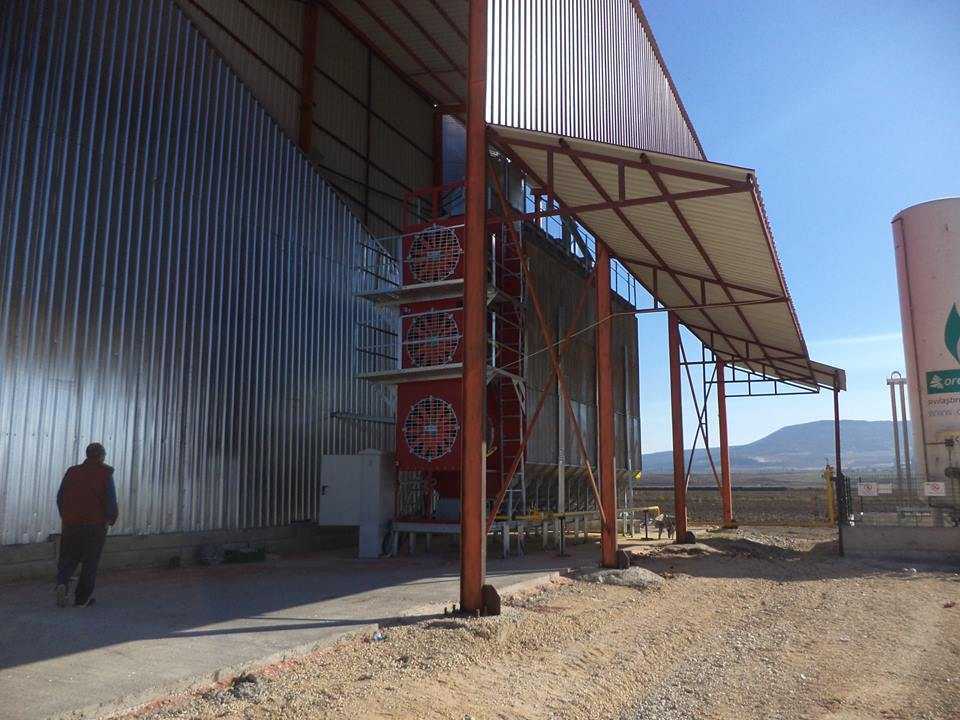

　　设备配套的热风系统可对接燃煤热风炉、生物质热风炉、天然气热风炉等多种热源，热风入口设置温度检测与风量联动调节装置，严格控制进入干燥段的热风温度，避免高温灼伤谷物胚芽、影响粮食品质。设备侧壁设置多组检修门与观察窗，可在运行过程中观察料流状态、角状盒积料情况，停机时可进入设备内部完成清理、检修作业，角状盒采用螺栓固定结构，磨损后可单独更换，无需整体拆除箱体段，降低后期维护成本。针对高粉尘的作业环境，设备顶部排风段设置除尘接口，可对接厂区除尘系统，避免干燥过程中排出的粉尘影响厂区环境，同时回收排风携带的瘪粮、碎屑，减少物料损耗。

　　在安装基础设计上，设备底部采用混凝土条形基础，承载能力匹配设备满料运行时的总重量，基础预留地脚螺栓孔，安装时通过垫铁调整设备水平度，保障排料装置运行平稳，避免偏载导致的设备磨损加剧。设备整体的密封设计采用耐高温橡胶条填充段间连接缝隙，减少热风泄漏损失，提升热效率，相比传统干燥设备可降低10%左右的热源消耗。针对北方冬季低温作业场景，设备外壁可额外加装保温层，减少设备本体的热量散失，避免低温环境下设备内壁结露导致的谷物返潮问题。
