农用谷物烘干处理成套设备结构设计

　　这套谷物干燥设备主要面向粮食收储站点、规模化种植合作社、农产品初加工厂区的产后处理场景，解决收获季谷物含水率过高无法安全存储的核心痛点。在实际作业场景中，刚完成收割的小麦、玉米、开心果、鹰嘴豆、扁豆等粮油与经济作物，含水率普遍在20%-35%区间，若直接堆存会在3-5天内出现发热霉变、发芽、虫蛀等问题，直接造成15%-40%的产后损失，这套设备就是通过可控的热风循环与物料输送流程，将谷物含水率均匀降至对应品类的安全存储阈值，比如禾本科粮食作物安全水分为12%-14%，坚果类作物安全水分为8%-10%，从源头降低存储环节的损耗风险。

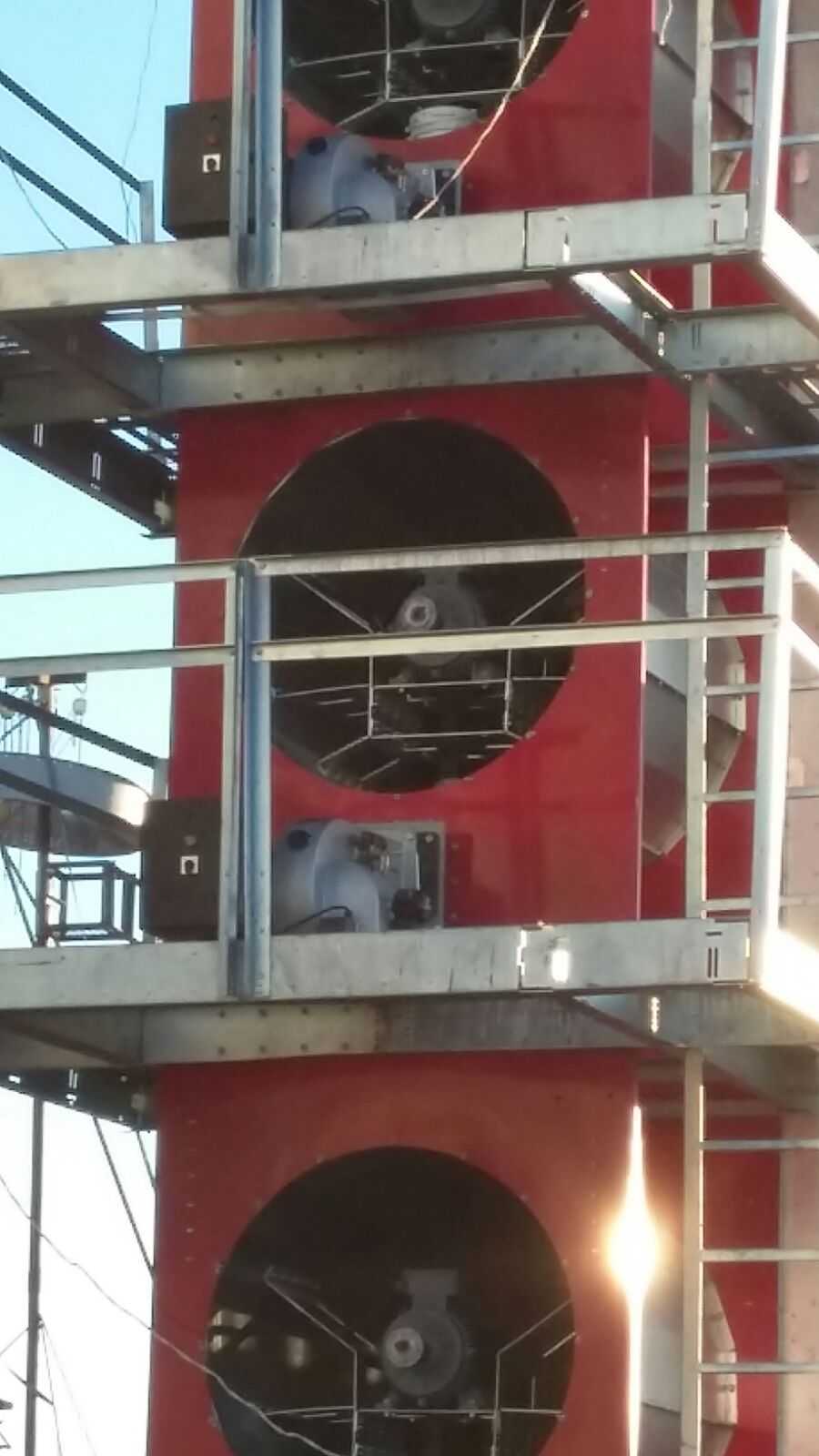

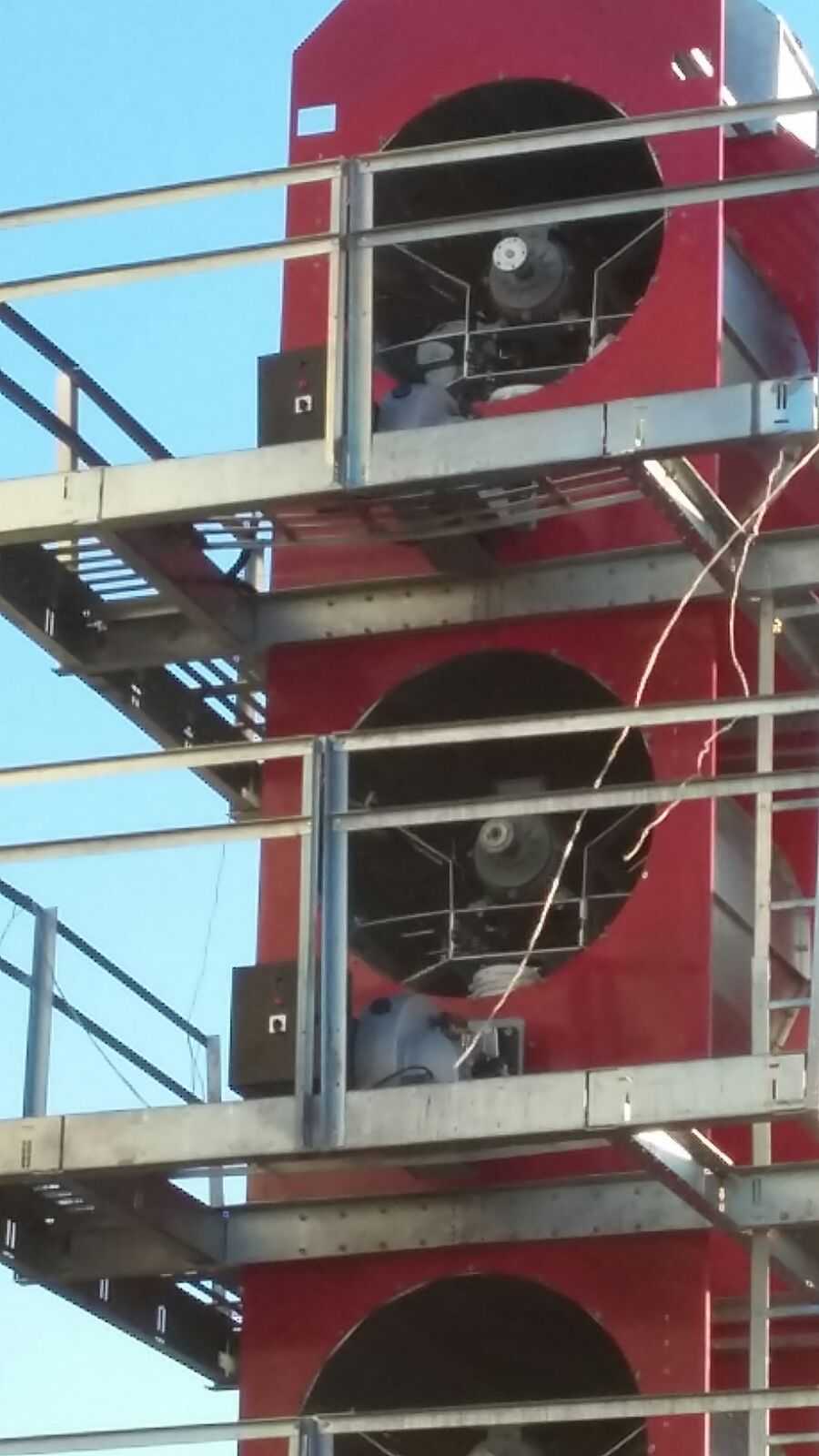

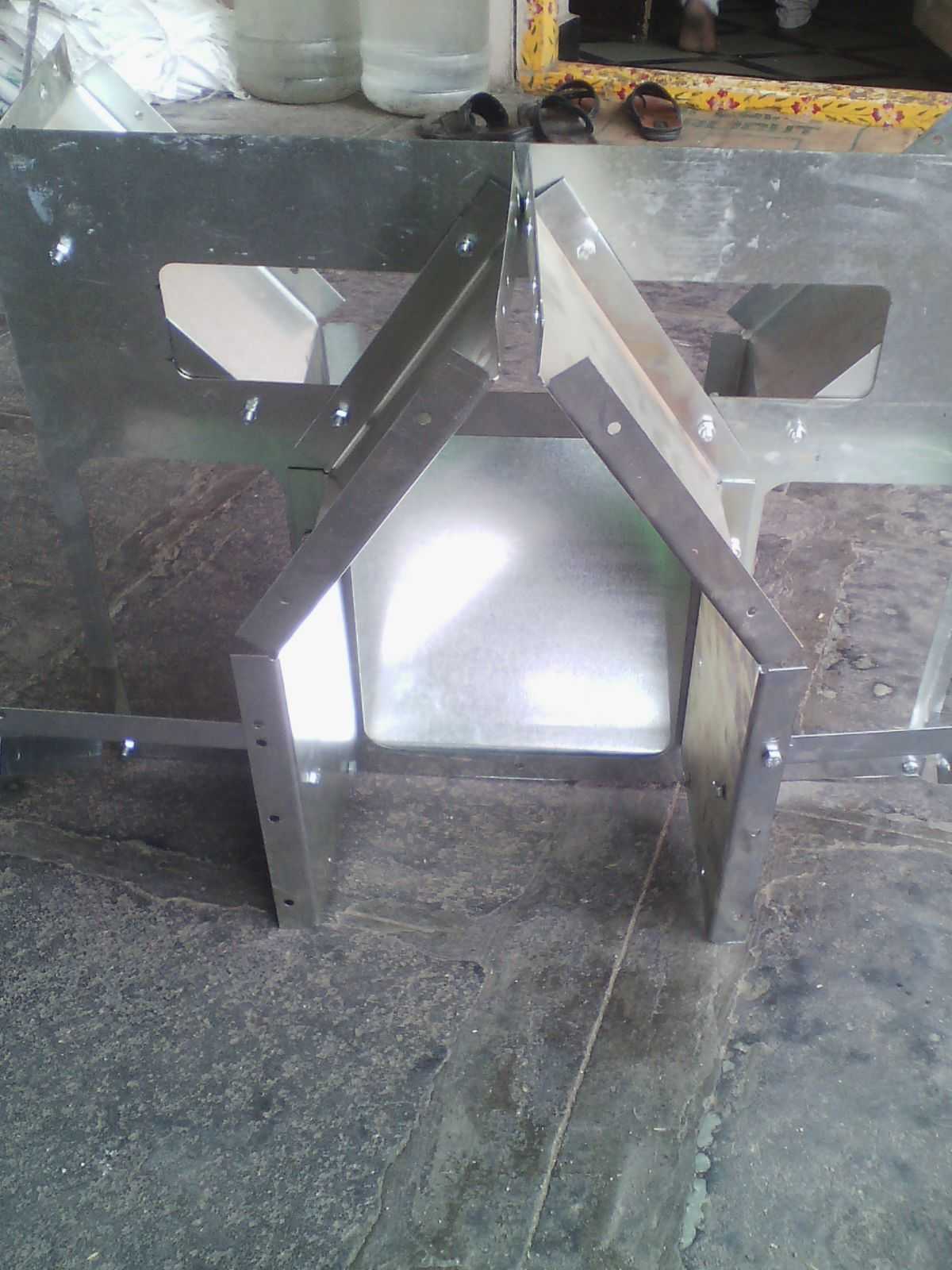

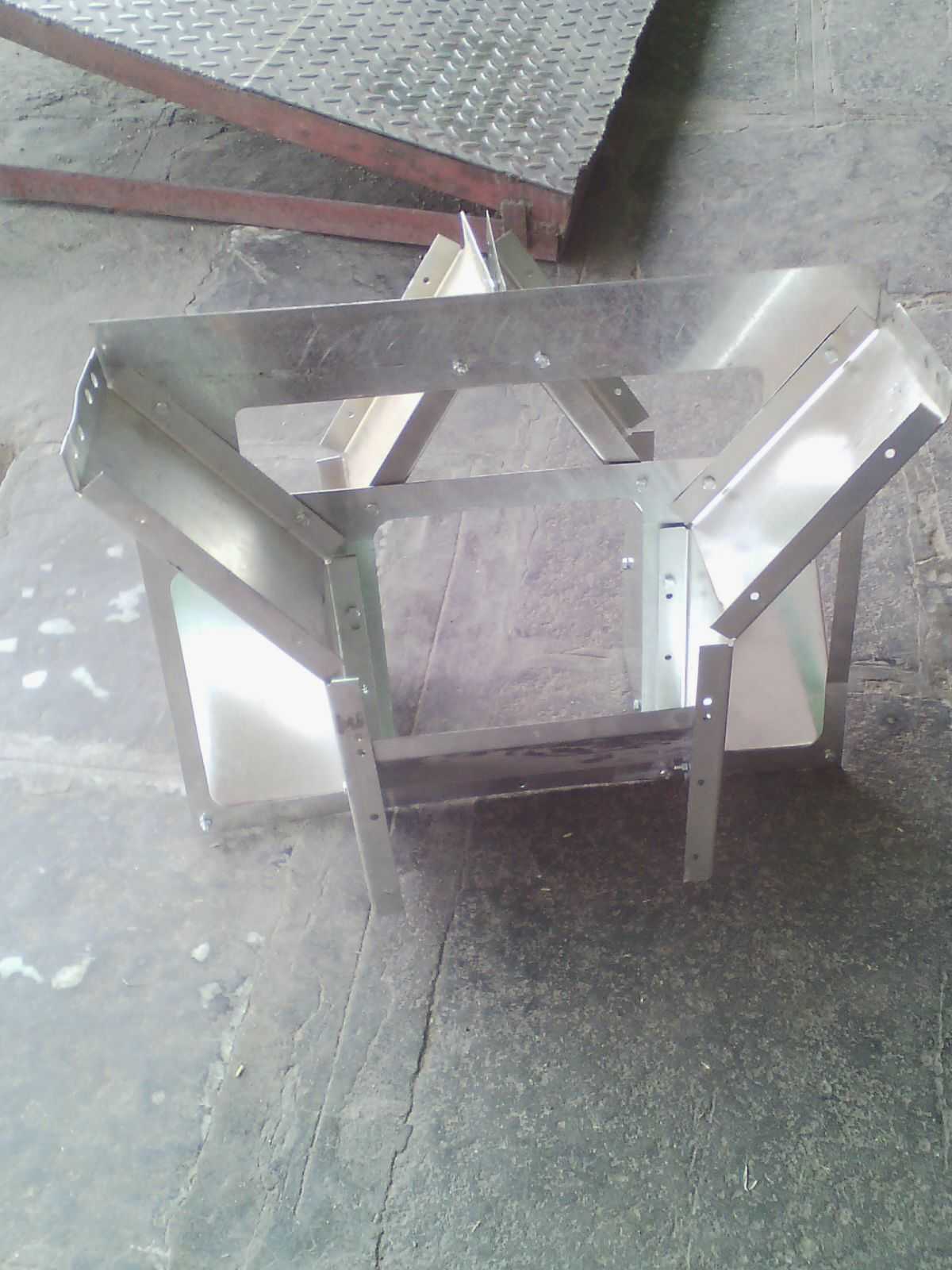

　　从功能架构来看，整套设备采用分层模块化设计思路，核心功能段分为进料缓存单元、顺流烘干段、缓苏段、逆流冷却段、出料输送单元、热风供给系统、尾气除尘单元几个部分。进料段设置有均料布料机构，避免进料时物料偏载导致烘干层厚度不均，防止局部过烘或者烘干不足的问题；烘干段采用角状盒排布的通风结构，热风从热风室进入角状盒后均匀穿过料层，与谷物进行湿热交换，带走物料内部蒸发的水分，角状盒的排布角度、开孔率经过反复校核，既要保证通风阻力在风机额定风压范围内，又要避免谷物在角状盒缝隙处出现卡料、结拱的问题。缓苏段的设计是很多同类设备容易忽略的细节，在经过第一阶段高温烘干后，谷物表面水分快速蒸发，内部水分还未迁移至表层，此时直接持续加热会导致谷物爆腰、表皮开裂，影响后续加工的成品率，缓苏段就是让谷物在保温环境下静置30-45分钟，让内部水分逐步扩散至表层，再进入下一个烘干循环，既降低了单位降水的能耗，又能保证谷物的完整率。冷却段采用逆流通风设计，常温空气从底部进入，与下行的高温谷物逆向接触，一方面将谷物温度降至比环境温度高3-5℃的范围，避免出料后结露返潮，另一方面可以回收谷物携带的部分余热，降低整体热损耗。

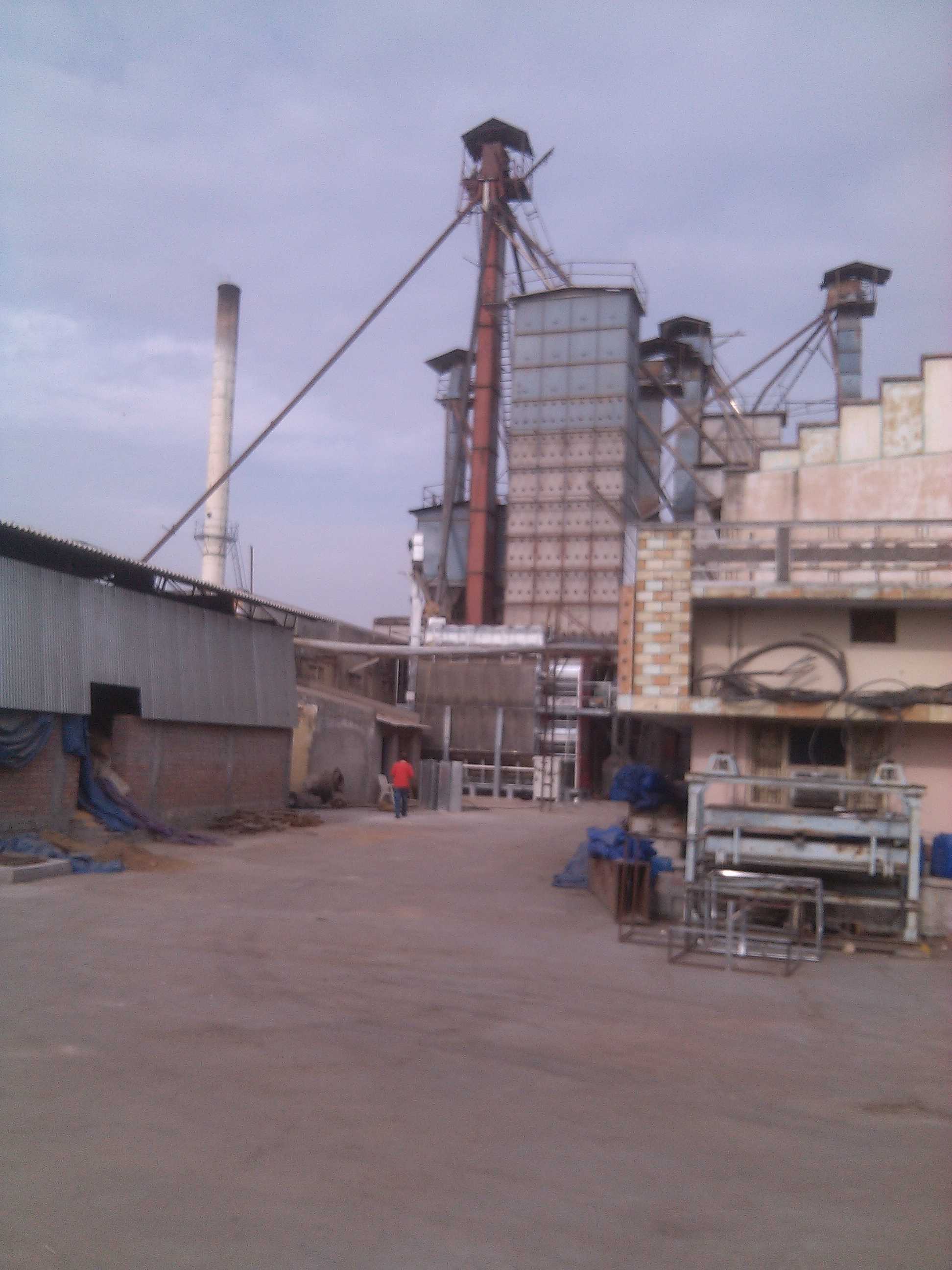

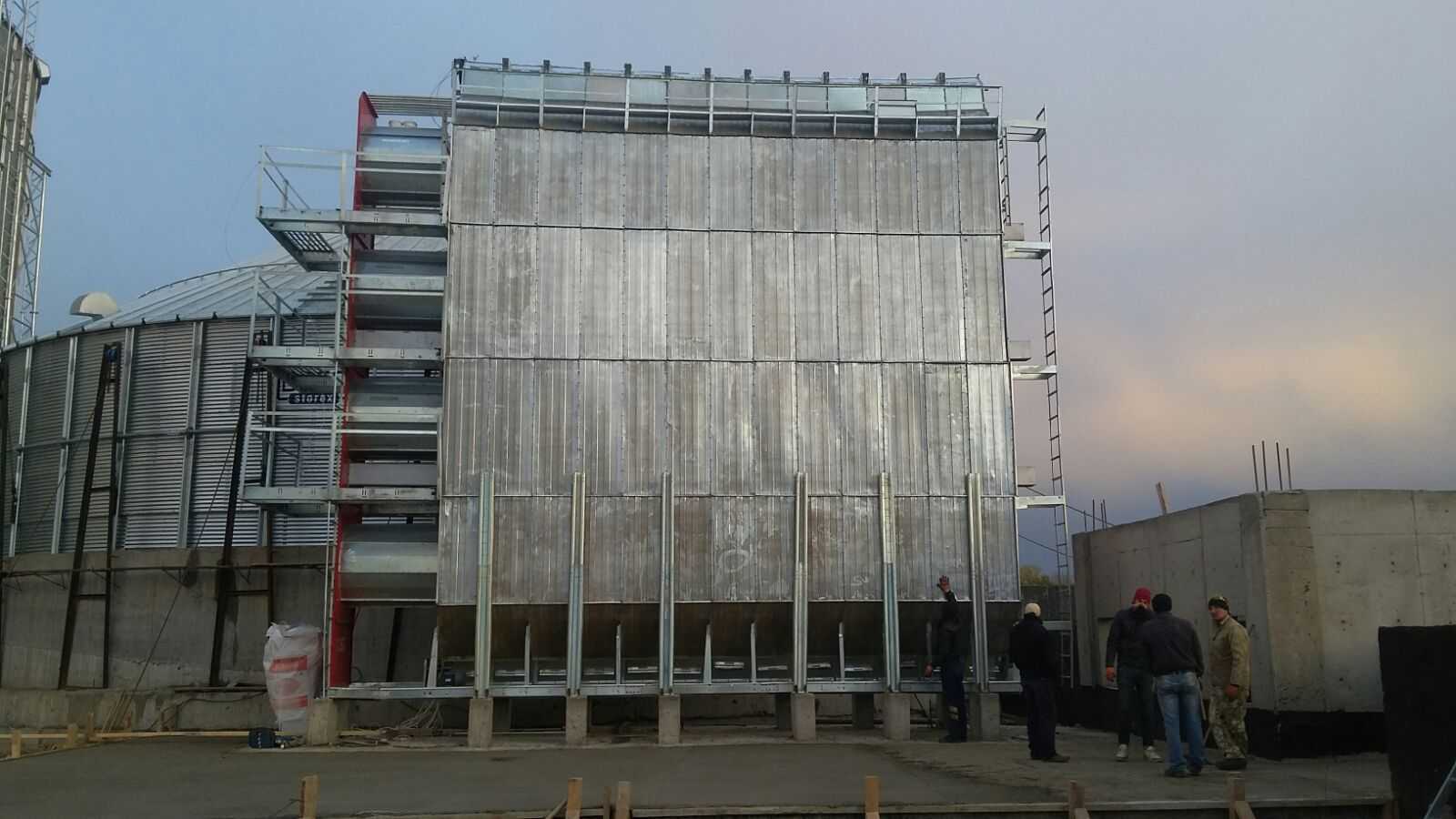

　　在结构设计的尺寸边界与安装适配层面，整套设备采用现场拼装的框架式结构，主体框架采用标准型钢焊接成型，单段模块的运输尺寸控制在公路货运的限界范围内，无需特殊超限运输资质即可完成转运。设备安装时需要预留的场地边界需要考虑进料提升机的上料高度、出料输送设备的接料空间，以及热风炉、除尘设备的配套安装位置，主体塔体的安装基础需要做水平度校准，倾斜度不能超过千分之二，避免内部物料下行时出现偏流。设备的处理量匹配不同种植规模的需求，单批次处理量从10吨到100吨区间有不同规格，对应不同的塔体高度与横截面积，设计时会根据用户所在区域的收获季平均环境湿度、最高降水速率要求，匹配对应功率的热风风机与换热系统，比如高湿区域会适当增加烘干段的长度，降低单位时间的降水幅度，避免干燥速率过快导致谷物品质下降。

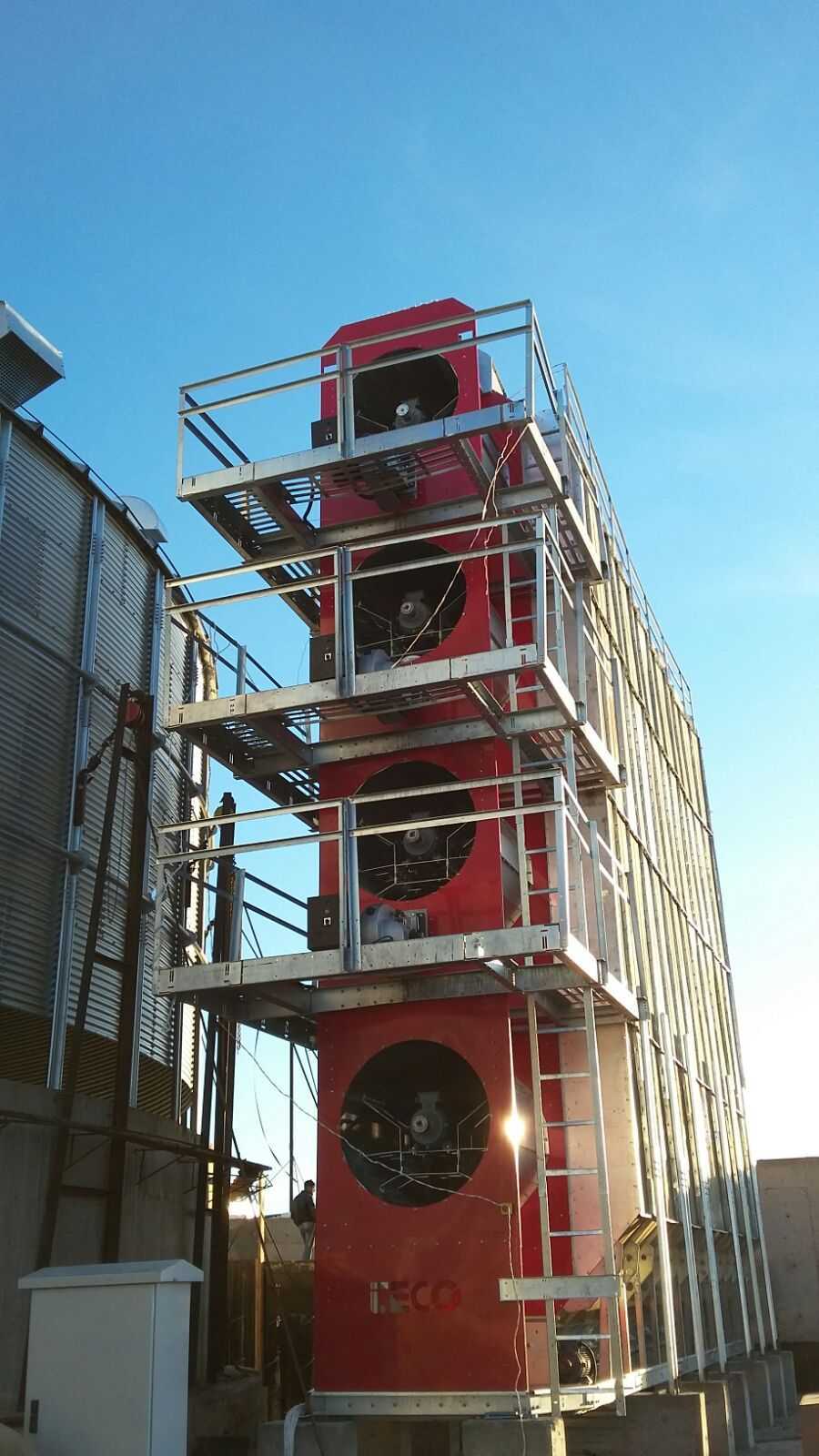

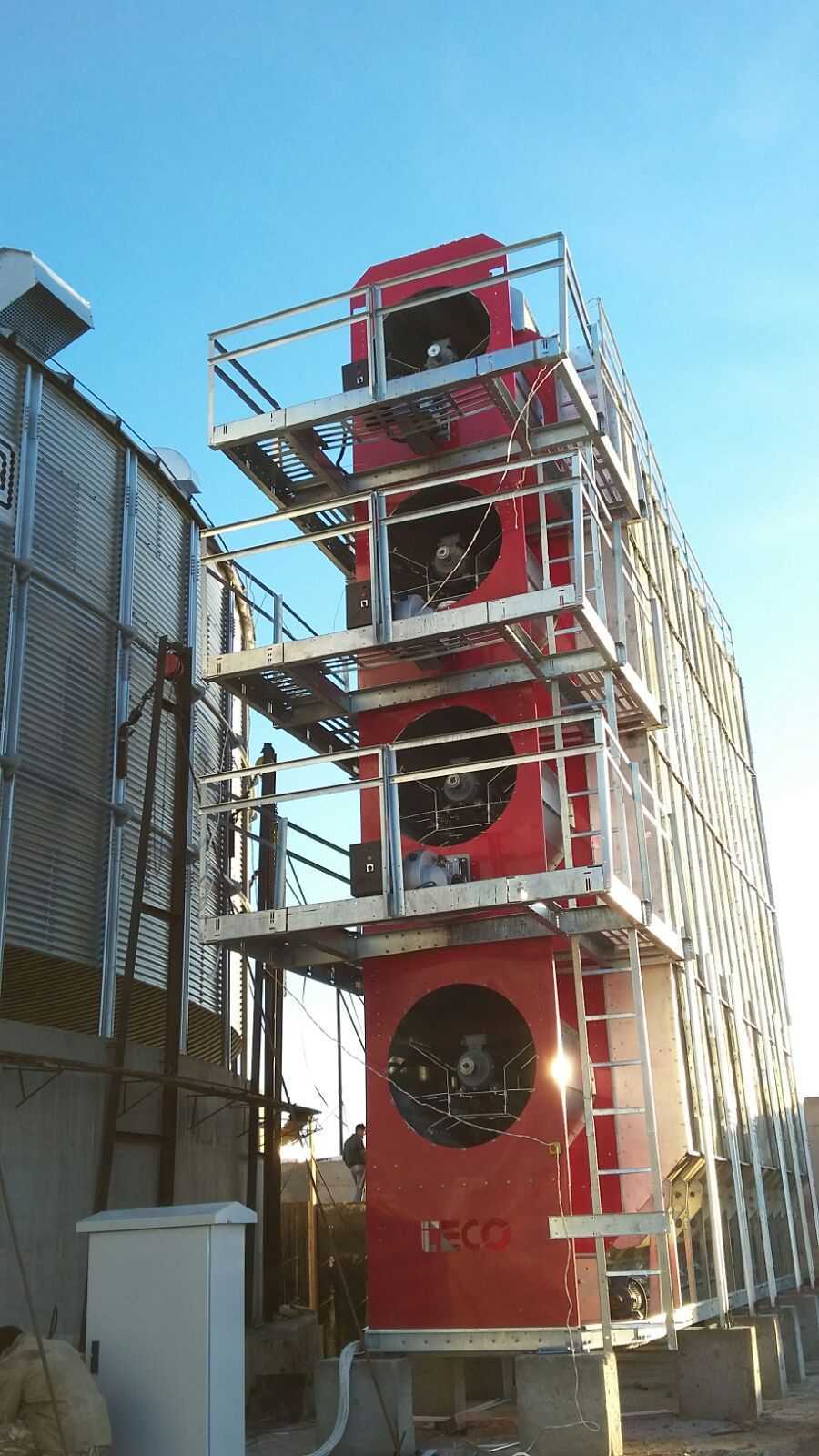

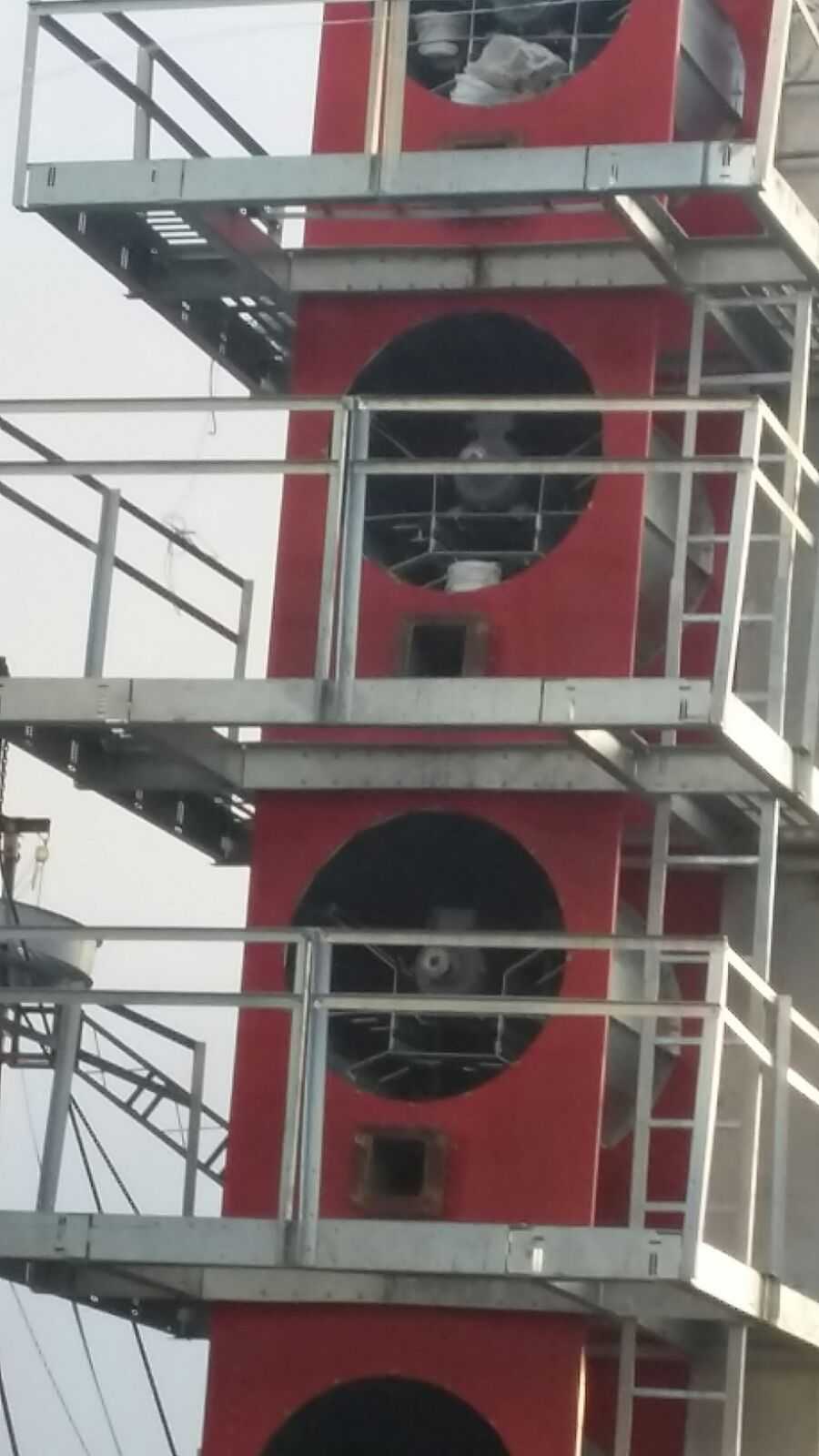

　　从三维建模的角度来看，这套设备的建模过程需要重点关注几个配合公差：首先是角状盒与塔体框架的安装间隙，间隙过大会导致热风短路，直接从缝隙流走不穿过料层，间隙过小会导致安装时无法顺利对位，现场拼装难度大；其次是排料机构的转速配合，排料辊的转速需要与进料速度匹配，保证塔内料位始终维持在设计高度区间，料位过低会导致热风短路，料位过高会溢出进料口造成堵料；另外是热风管道的法兰连接位置，需要预留密封件的安装槽，保证整个风路系统的漏风率控制在5%以内，漏风率每升高1%，整套设备的能耗就会上升3%左右，这部分的结构细节直接影响设备投用后的运行成本。设备外部的检修平台、爬梯的排布也需要符合安全规范，每层烘干段都要设置检修门，方便后期清理残留物料、检修更换磨损部件，检修门的密封结构要耐温耐老化，避免长期高温环境下密封失效漏风。
