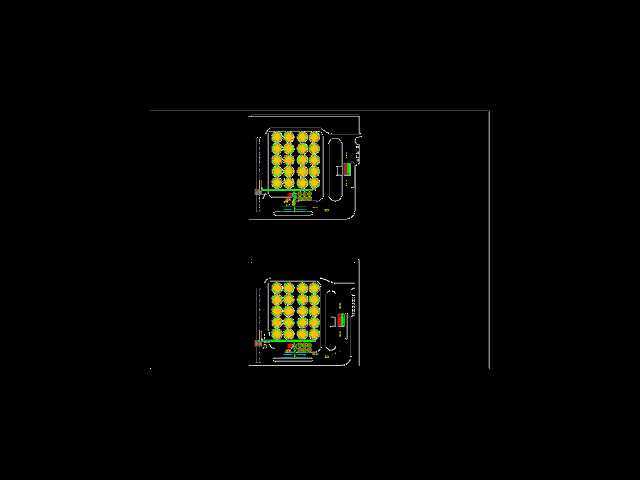

谷物干燥设备内部风道结构三维设计

　　这套谷物干燥设备的内部风道结构，核心服务于规模化粮食收储与加工环节的降水作业场景，在南方早稻抢收、北方玉米集中上市的时段，这类设备是粮库、粮食加工企业、规模化种植合作社的核心处理单元，能在高湿环境下快速将谷物含水率降至安全存储阈值，避免堆存过程中出现霉变、发芽、虫害滋生的问题。从结构设计逻辑来看，整个内部腔体采用全不锈钢折弯焊接成型，内壁做镜面抛光处理，减少谷物流动过程中的挂壁残留，同时避免锈蚀污染粮食品质，风道的导流板采用分段式倾角设计，顺着谷物在腔体内的下落路径排布，让热风能够均匀穿透每一层谷物料层，不会出现局部过热烤焦粮粒、局部风阻过大降水不均的问题。设备的内部有效通流截面宽度适配常规15吨/小时处理量的干燥线产能，

　　腔体总长度匹配连续式干燥作业的热风停留时间要求，安装时需要预留两侧的检修门开启空间，顶部对接进料闭风器的接口法兰采用标准方形法兰，可直接对接上游输送设备的出料口，底部出料段对接缓苏段的连接尺寸也做了标准化适配，能和现有主流的连续式谷物干燥线直接拼装，不需要额外做转接结构。在功能设计上，风道内部的导流板间距经过反复流场仿真验证，靠近进风侧的导流板间距稍大，降低进风端的风阻，靠近出风侧的导流板间距逐步收窄，平衡整个截面的风速差，让整个料层截面的风速差控制在0.2m/s以内，避免出现风路短路的问题——也就是热风只从阻力小的区域穿过，部分区域谷物没有被热风充分接触的情况。腔体两侧的壁板采用加强筋压型结构，

　　在120℃的热风长期工作环境下不会出现热变形，壁板和导流板的连接采用满焊工艺，避免焊缝漏风导致热效率损失，同时所有和谷物接触的焊缝都做了打磨圆角处理，没有尖锐棱角，不会刮伤稻谷的颖壳或者玉米的种皮，保证干燥后的谷物品相完好，降低加工过程中的破碎率。从安装边界来看，这套内部风道结构作为干燥机的核心换热段，整体吊装时需要匹配上部热风炉的热风出口高度，设备底部的支撑脚采用可调式结构，可根据现场地面平整度调整水平度，调整范围在±50mm以内，不需要额外做复杂的基础预埋，适配不同场地的安装条件。在实际使用场景中，这套结构除了处理水稻、玉米等主粮，调整导流板倾角和热风参数后，也可适配开心果、鹰嘴豆、扁豆等小宗杂粮的干燥作业，

　　只需要根据不同物料的颗粒大小、含水率特性调整料层厚度和风温参数，不需要对内部结构做大规模改动，设备的通用性较强。设计过程中还考虑了长期使用的维护需求，风道顶部预留了检修人孔，可定期进入腔体内部清理残留的谷物碎屑，检查导流板的磨损情况，所有导流板都采用螺栓连接的可拆结构，出现局部磨损时不需要整体更换风道，只需要更换对应位置的导流板即可，大幅降低后期的维护成本。整个结构的风阻参数经过实测，在额定风量下的阻力损失控制在180Pa以内，可适配常规中压离心风机的风压参数，不需要选用更高压头的风机，降低整套设备的配套动力成本，同时热风在腔体内的停留时间经过优化，既保证热风和谷物充分接触换热，又不会因为停留时间过长导致热量随排风过量流失，整套设备的热效率比传统的角状盒式干燥风道高出12%左右，在连续作业场景下能有效降低燃料消耗。
