农业谷物深层干燥工艺配套设备结构解析

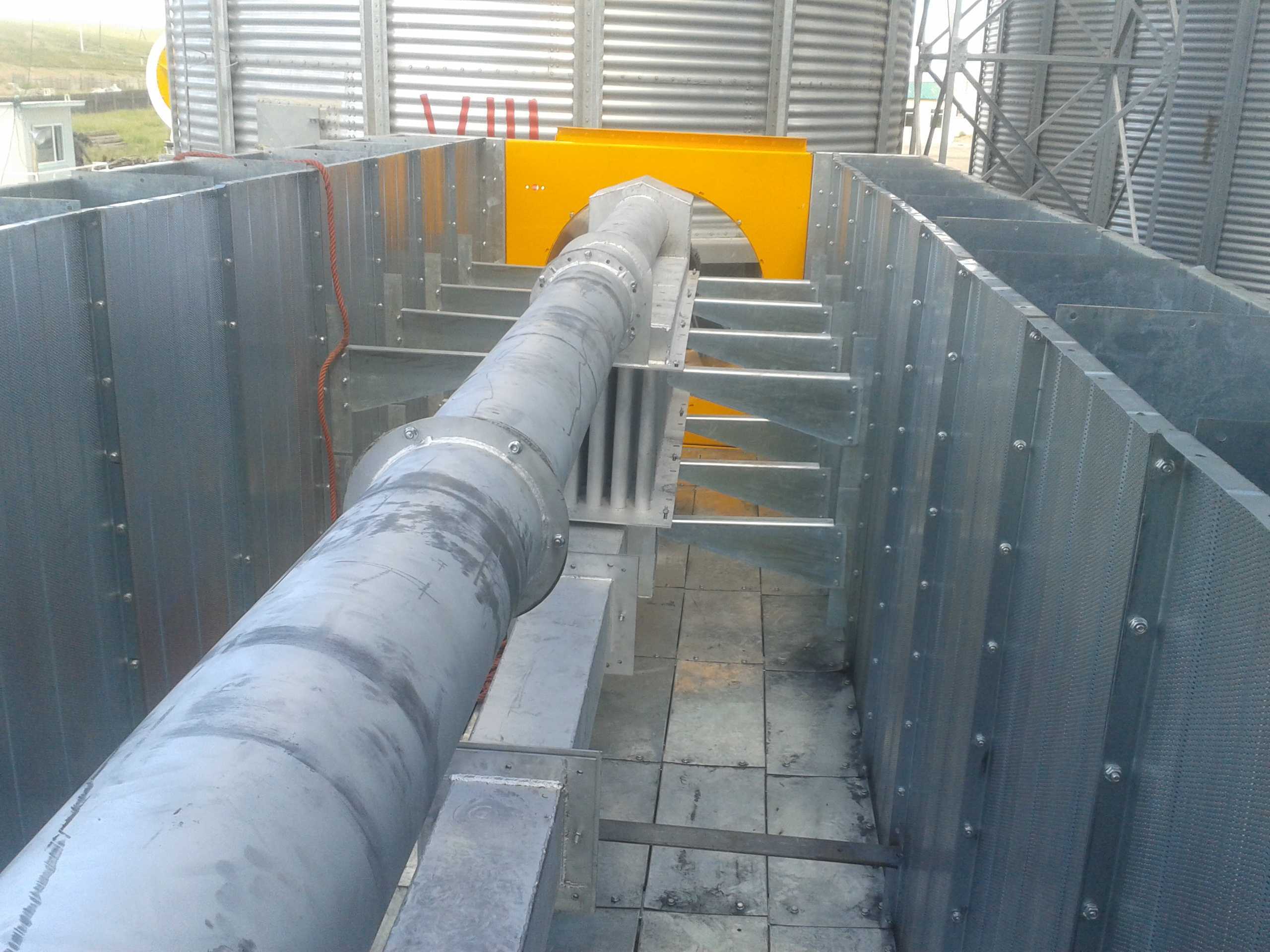

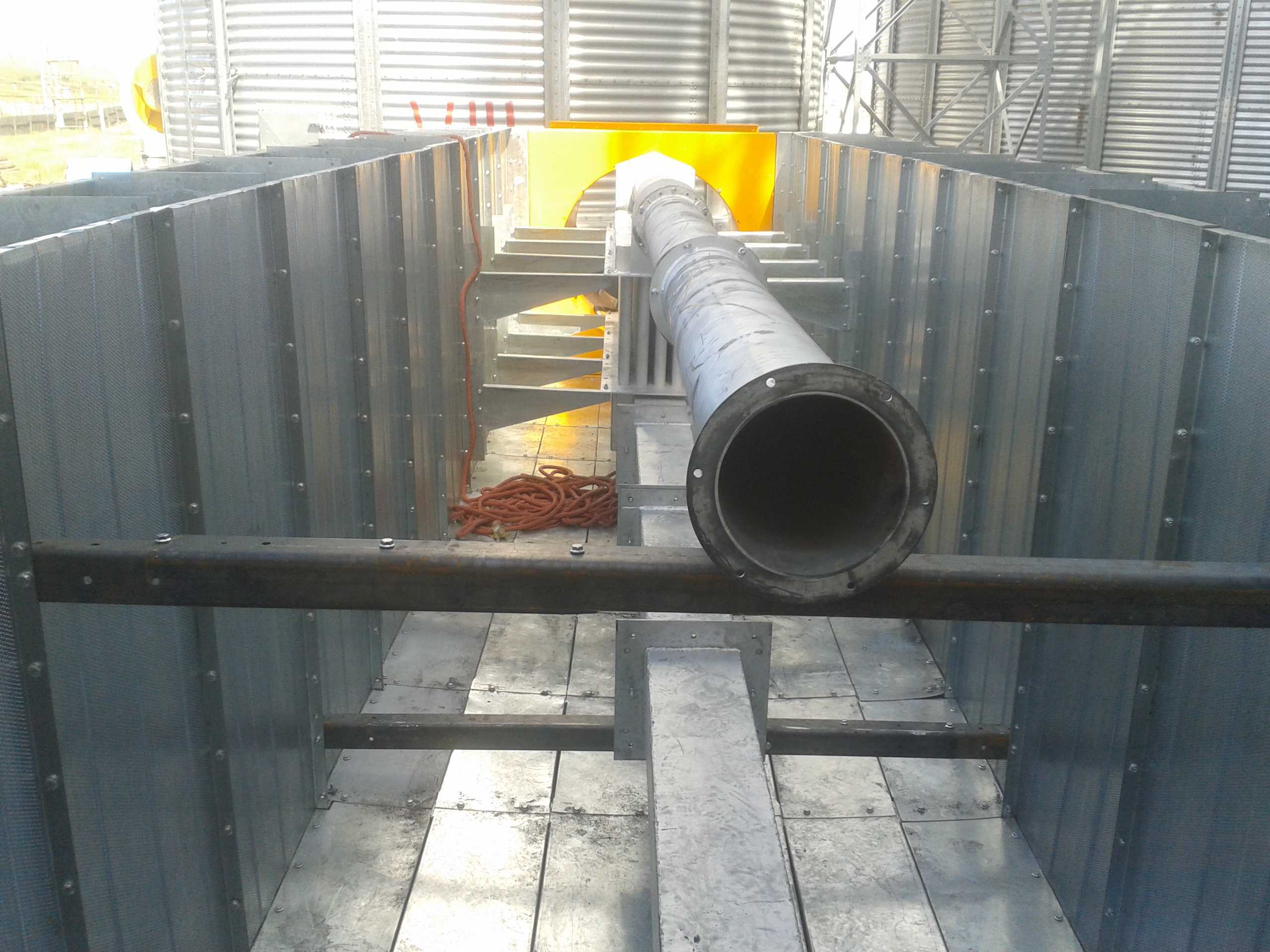

　　在粮食产后处理环节，干燥工序直接决定了仓储周期与后续加工品质，深层干燥作为区别于表层快速烘干的工艺形式，核心是通过可控的温湿度场穿透粮堆整体，避免局部过热导致的粮粒爆腰、活性丧失问题，这套三维结构完整还原了深层干燥作业单元的核心布局，可直接用于产线方案论证与结构优化参考。从实际应用场景来看，这类干燥单元主要适配中小型粮食收储点、县域级农产品加工站的作业需求，可处理玉米、小麦、开心果、鹰嘴豆、扁豆等多种颗粒状农产品，不需要额外更换核心腔体结构，仅通过调整进风参数、料层厚度就能匹配不同物料的干燥阈值，相比传统平铺式晾晒，能完全规避天气变化带来的霉变风险，同时减少晾晒过程中的抛洒损耗，单批次处理量可覆盖常规收储点单日收粮规模，不需要频繁转场作业。设备的核心功能逻辑是通过底部均匀布风结构，将经过调温的干燥介质匀速送入粮堆深层，气流在穿透粮层的过程中携带粮粒间隙的游离水逐步上升，最终从顶部的排湿结构排出，整个过程中粮粒处于静态堆积状态，不会因为机械搅动产生表皮破损，完整保留粮粒的商品品相，针对不同物料的水分初始值，可灵活调整料层铺设厚度，比如玉米这类表皮坚硬、水分渗透路径长的作物，料层厚度可控制在1.2-1.5米区间，开心果、扁豆这类颗粒较小、表皮通透性好的物料，料层厚度可提升至1.8米，在保证干燥均匀度的前提下最大化单批次处理效率。从设计思路层面，这套结构优先考虑了现场安装的便捷性，整个干燥腔体采用模块化分段设计，

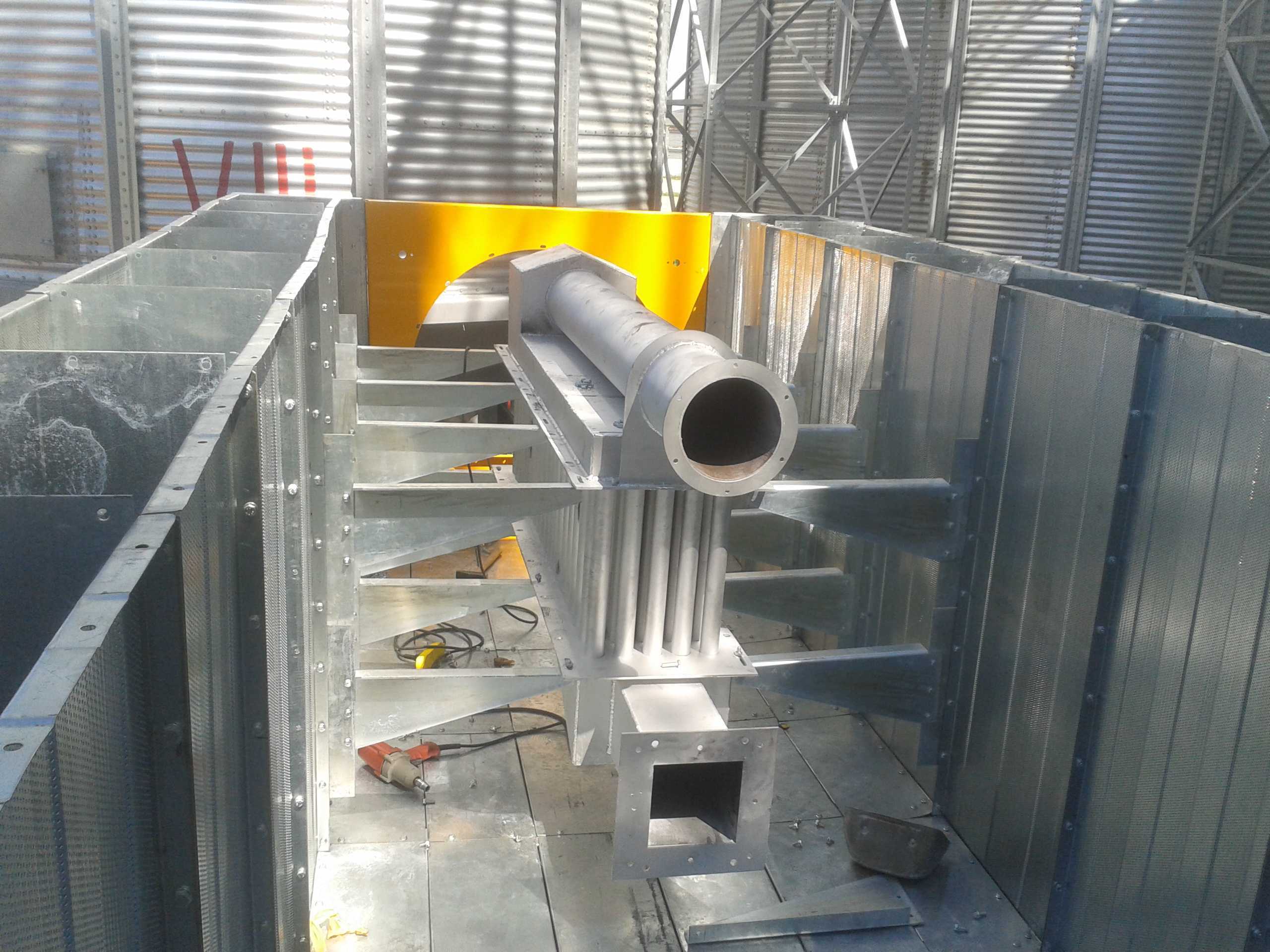

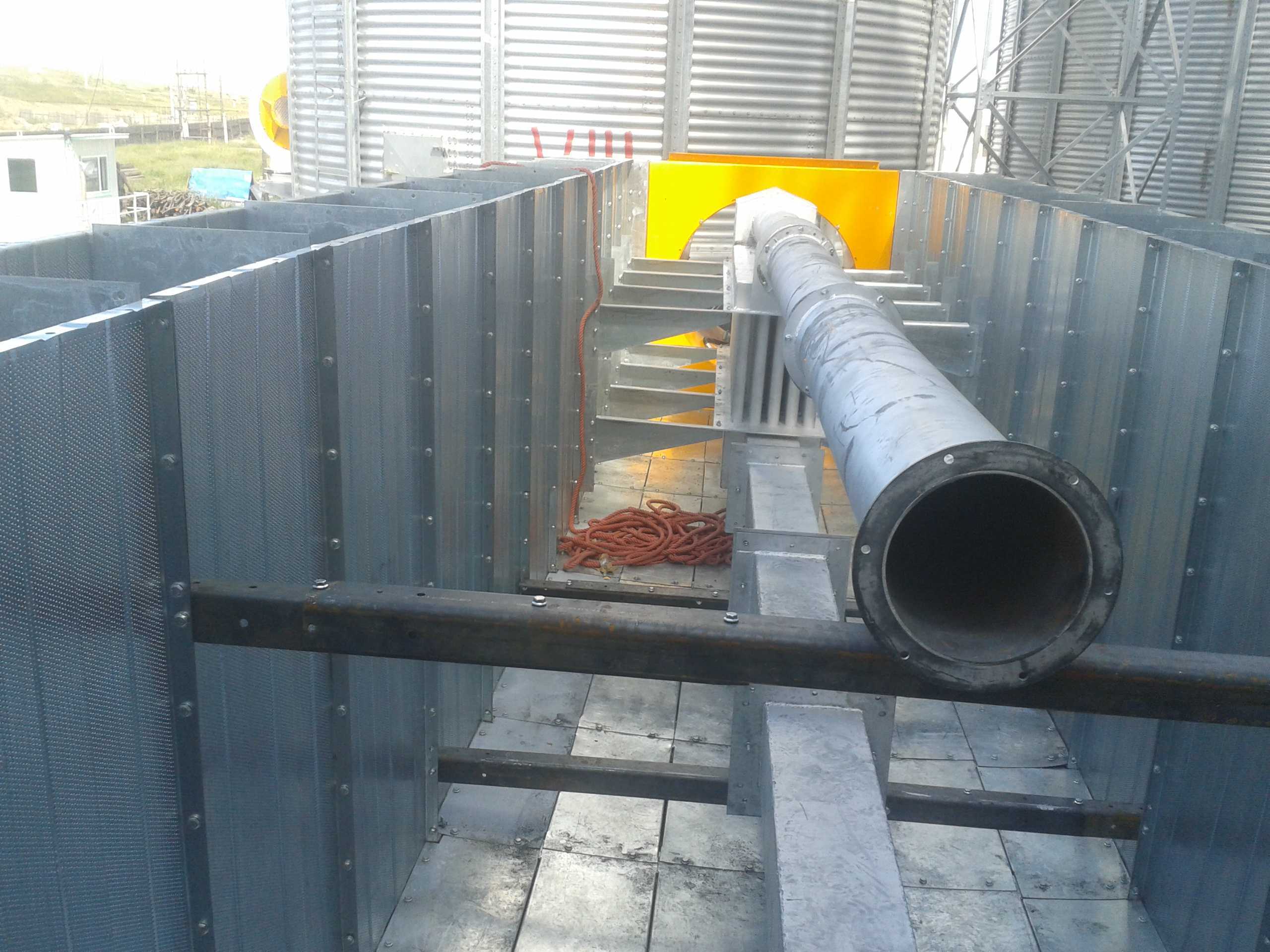

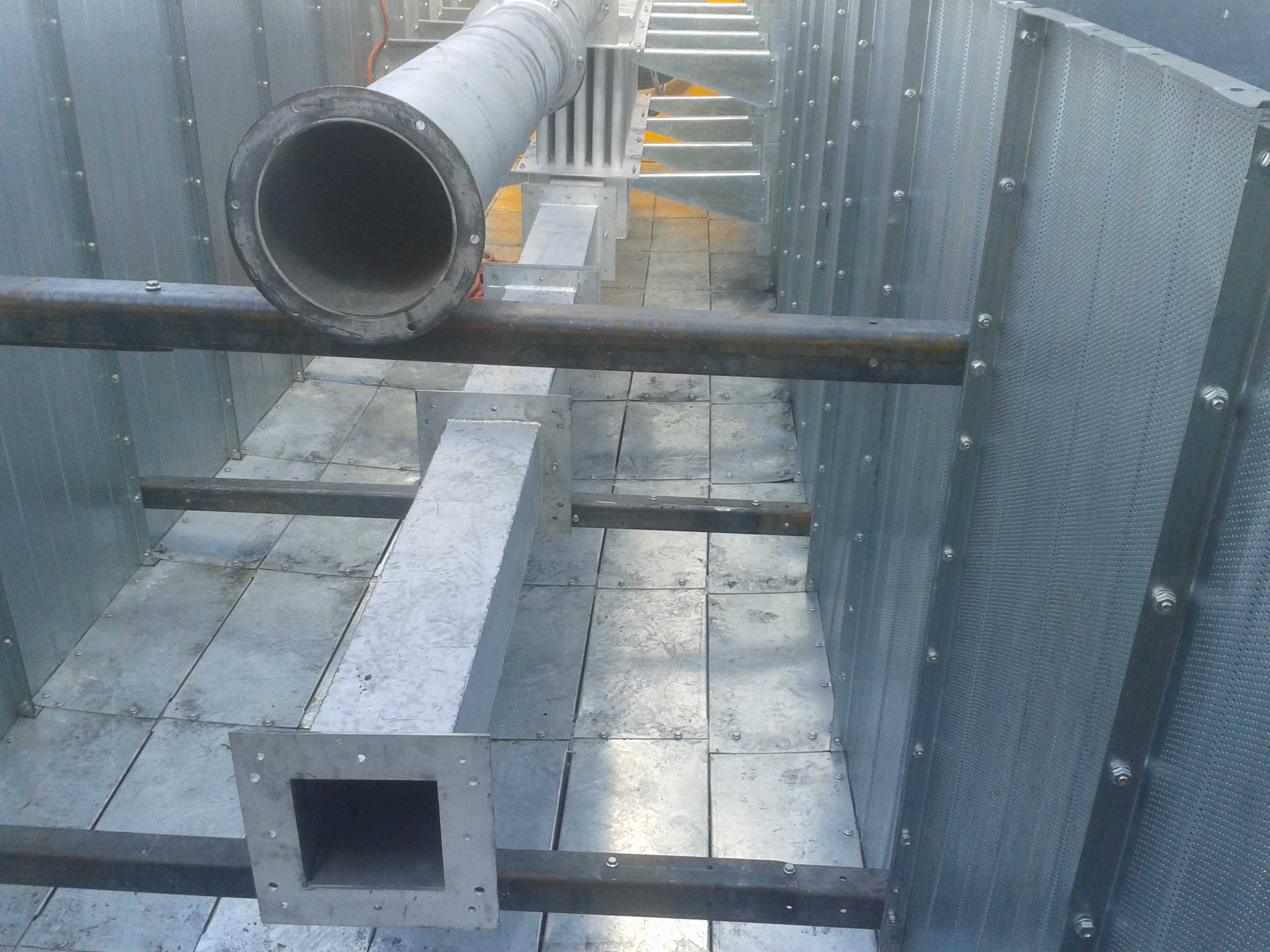

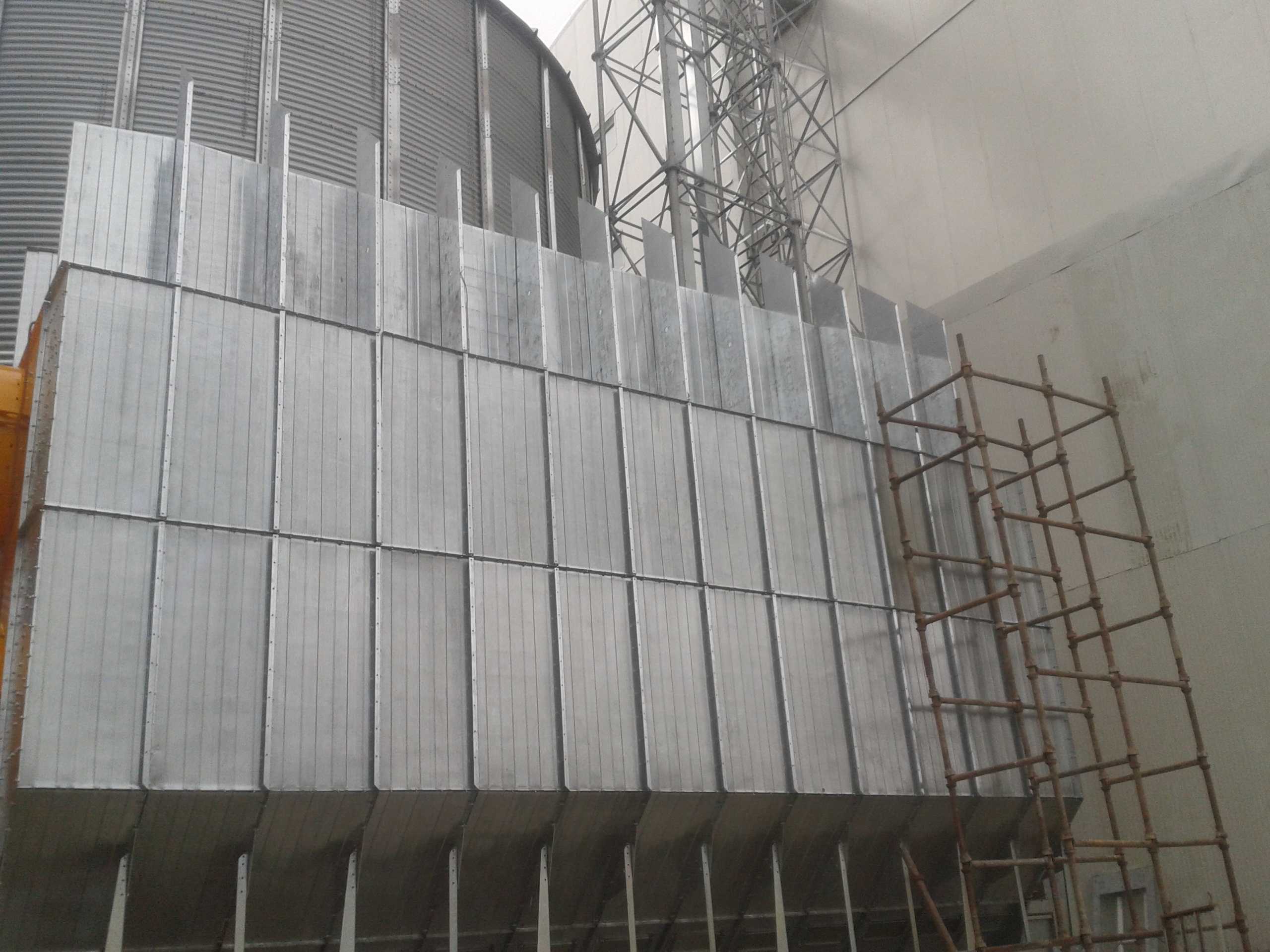

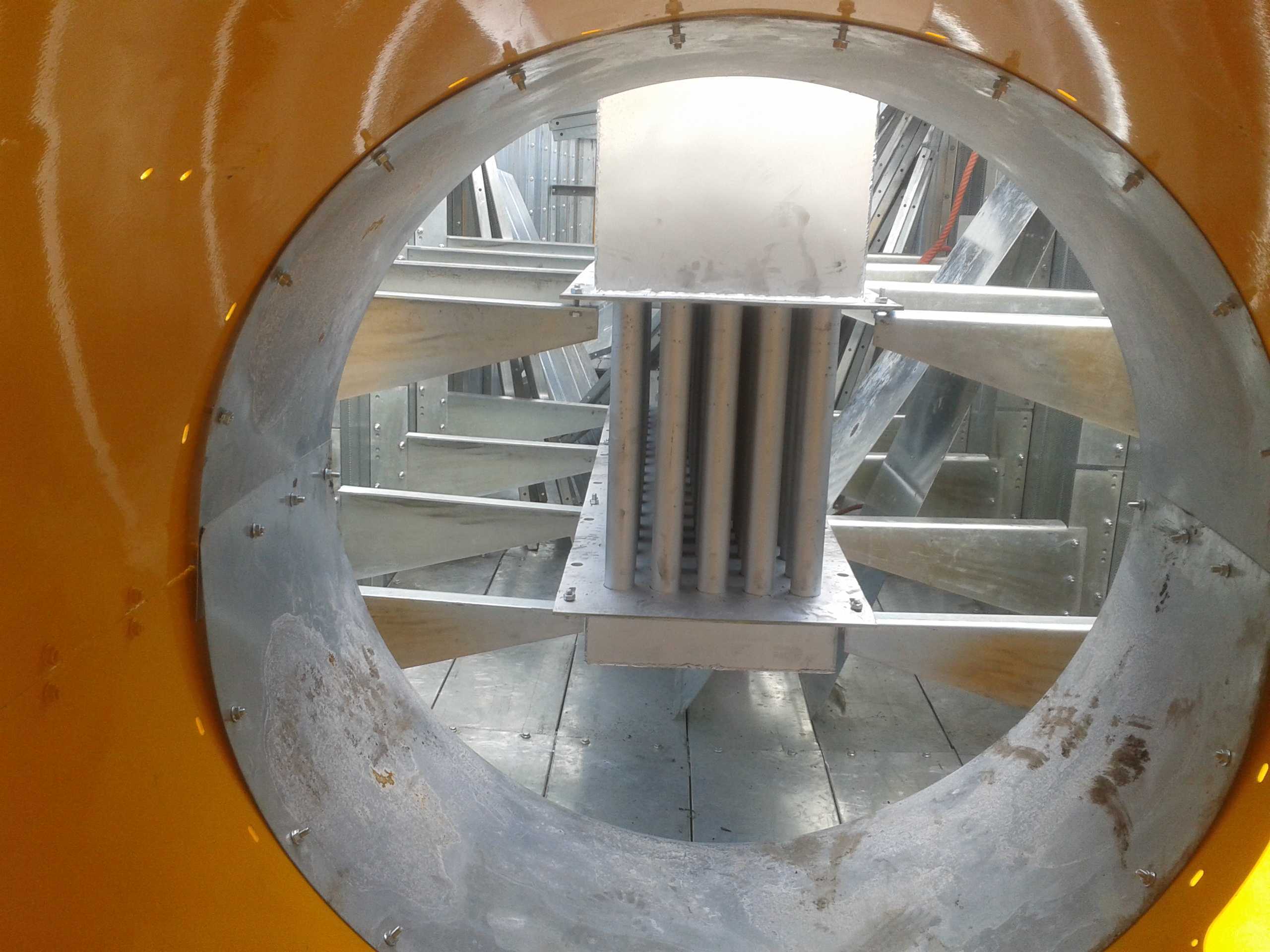

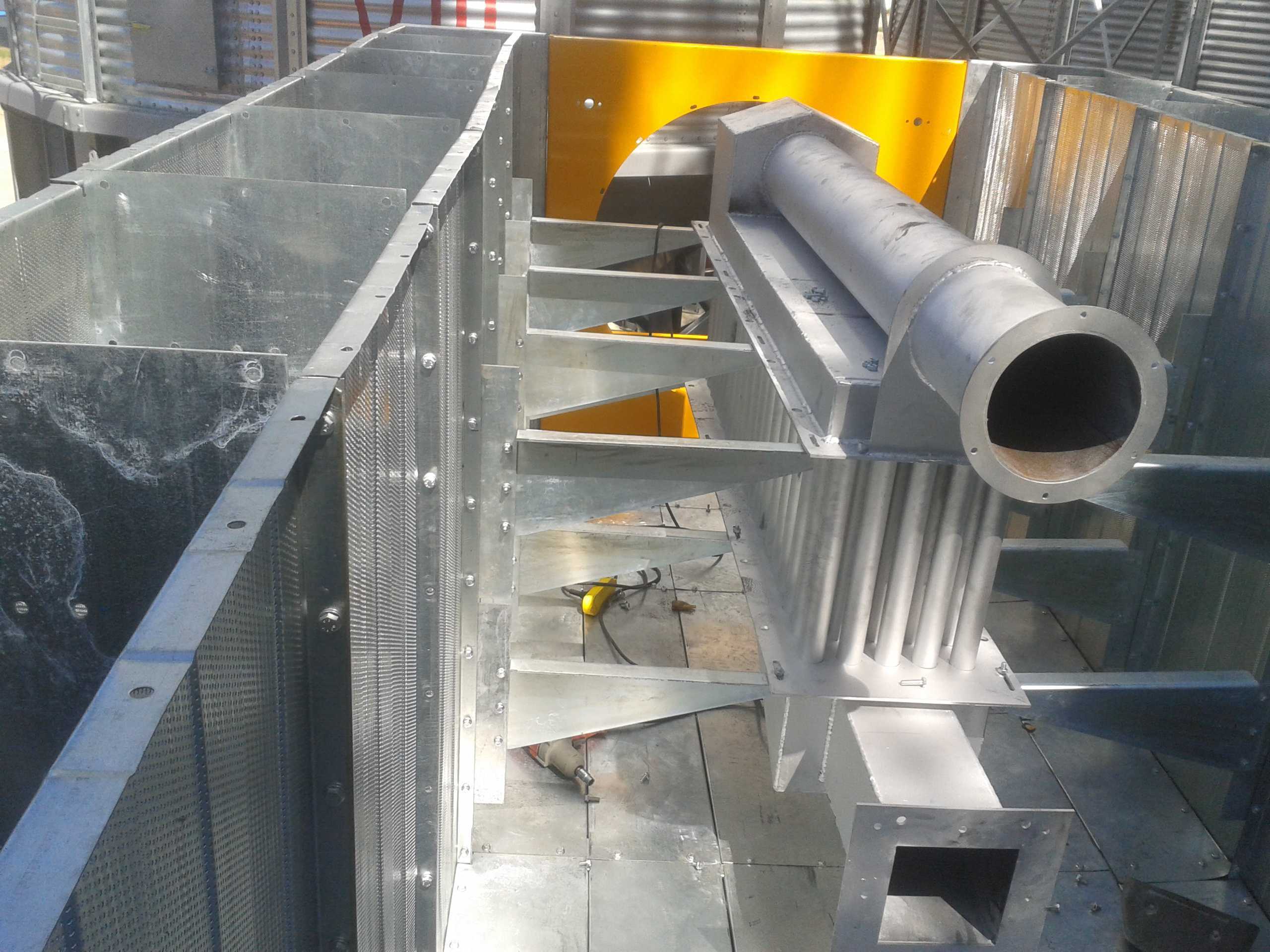

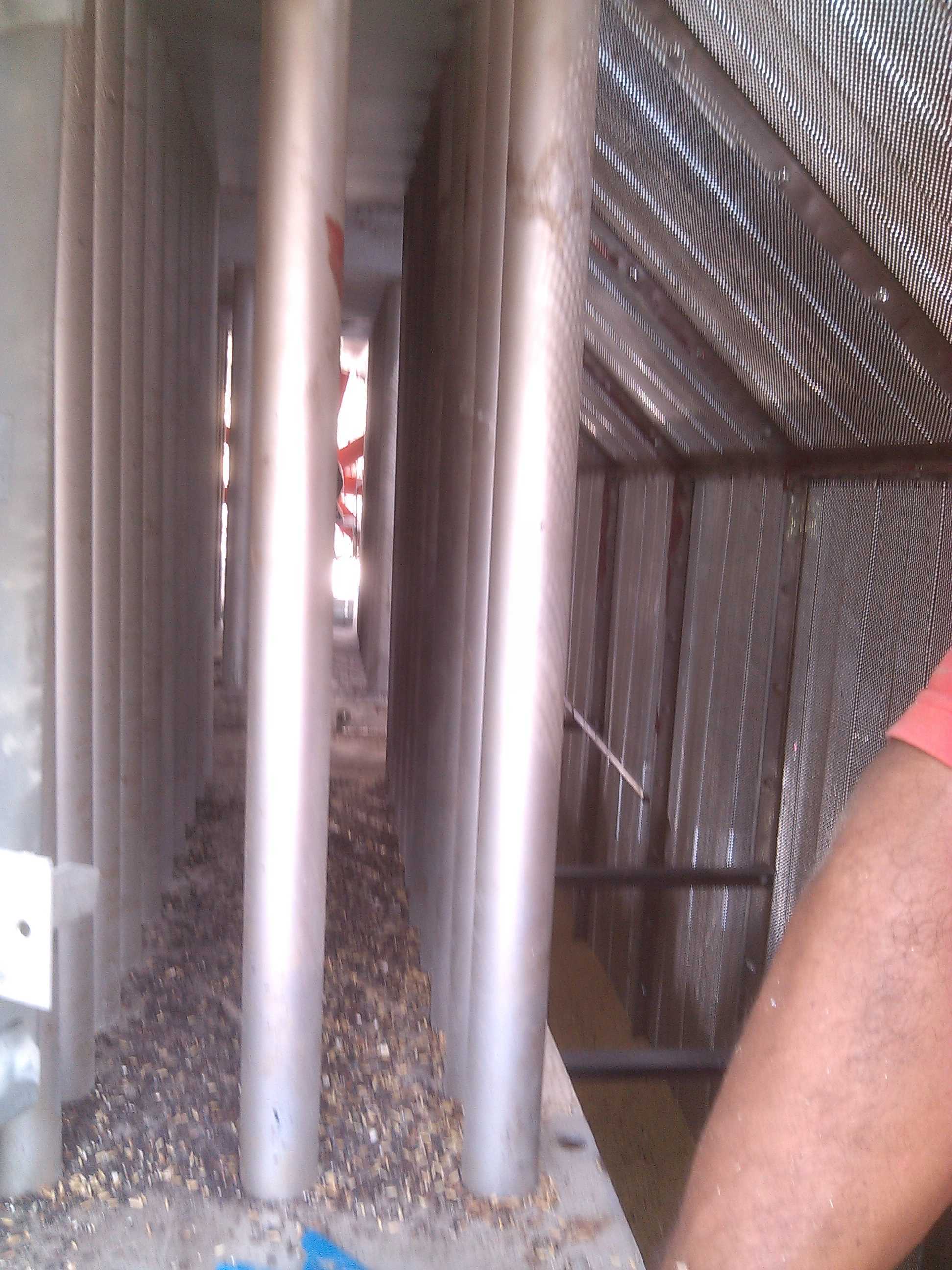

　　单段腔体的外形尺寸控制在标准货运车辆的装载边界内，不需要现场进行大规模焊接作业，仅通过法兰连接就能完成整体组装，安装基础只需要做常规的硬化地平处理，不需要额外浇筑深基坑，对于场地条件有限的乡村收储点适配性极强。布风结构的设计是整个设备的核心难点，建模过程中特意对风室的导流板角度做了多轮仿真验证，确保整个布风截面的风速差控制在10%以内，避免出现局部风速过高导致的粮粒间隙被吹穿、形成气流短路，或是局部风速过低导致的干燥死角，料层下方的承托结构采用冲孔筛板搭配加强筋的形式，筛孔尺寸根据最小处理物料的颗粒直径做了适配，既不会漏料，也不会产生过大的风阻，承托结构的承重边界按照最大料层厚度的满载重量做了1.5倍的安全系数冗余，

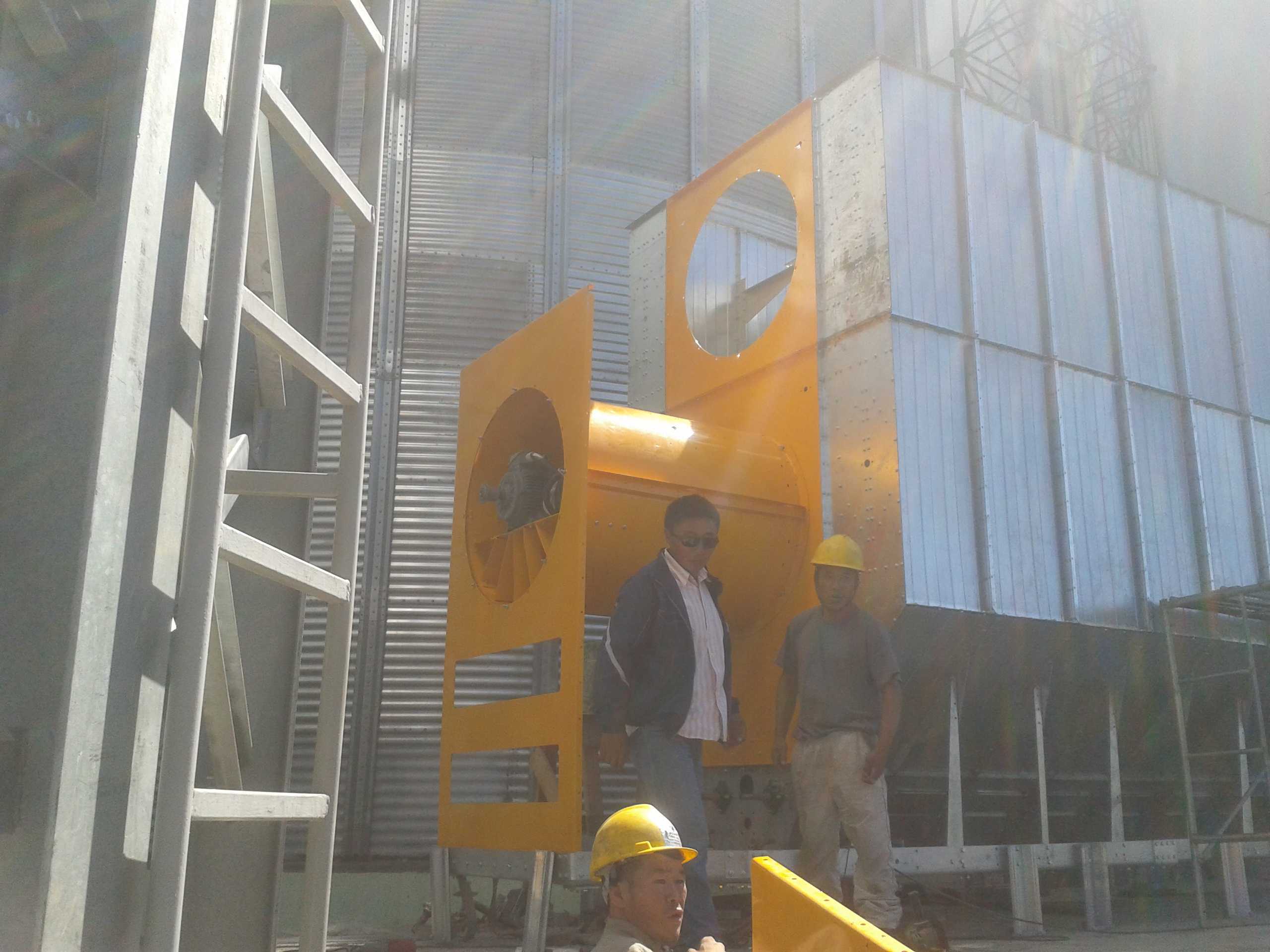

　　即使长期满负荷作业也不会出现结构变形。设备的进风端预留了热风炉、余热回收装置的对接接口，可根据现场的能源条件选择燃煤、燃气、生物质或是粮食烘干余热作为热源，接口采用标准法兰尺寸，不需要额外做转接设计，排湿端预留了除尘装置的安装位，可直接对接旋风除尘或是布袋除尘单元，满足作业现场的环保排放要求。操作侧设置了多层料温检测点位的安装结构，可实时监测不同深度粮层的温度变化，配合进风风阀的自动调节，避免粮温过高导致的蛋白质变性、发芽率下降问题，对于需要保留种子活性的粮食处理场景，可将粮层最高温度控制在43摄氏度以内，对于商品粮处理场景，可适当提升风温缩短干燥周期。腔体侧壁设置了分段式检修门，每个检修门对应不同深度的料层位置，

　　作业过程中如果出现局部物料板结的情况，不需要排空整个腔体的物料就能通过对应位置的检修门进行处理，大幅降低故障处理的工作量。设备的整体外形高度控制在6米以内，不需要额外搭建过高的操作平台，侧面的爬梯与检修平台采用一体化设计，随设备分段发货，现场组装后即可直接使用，顶部的排湿帽采用可旋转结构，可根据自然风向调整排湿方向，避免排出的湿空气被重新吸入进风端影响干燥效率。在结构细节处理上，所有与物料接触的内壁面都做了圆弧过渡处理，不存在直角积料死角，避免长期作业过程中残留的物料发生霉变污染后续批次的粮食，腔体的外壁做了保温层填充结构，减少干燥过程中的热量损耗，相比无保温的结构可降低15%左右的能源消耗，保温层外部采用彩钢板防护，可适应户外露天放置的作业环境，不需要额外搭建厂房遮蔽。
