谷物干燥处理工艺配套设备结构设计方案

　　靠近进风口的位置水分已经降到安全值以下，远端角落的谷物还处于高水分状态，所以在风室的分隔结构上，做了可调节的导流板组，每块导流板的角度都可以根据处理谷物的品类做手动调整，不需要更换整套风道组件，换产的时候只需要根据谷物的堆积孔隙率校准导流板角度，就能让热风均匀穿过整个料层，避免出现干燥不均的问题。设备的整体外形尺寸是按照中小型加工点的厂房进门边界做的适配，主体宽度控制在2.2米以内，高度不超过3.6米，不需要额外拆改厂房大门就能完成进场安装，底部的支撑脚做了可调高度的结构，安装地面如果有不超过5度的坡度，不需要额外做地面找平，通过调整支撑脚的伸缩量就能让设备主体保持水平，避免料层因为设备倾斜出现厚度不均的情况。在粮食收储与农产品初加工的一线场景里，谷物干燥环节的设备适配性直接决定了后续仓储、加工环节的损耗率，不少基层粮站、小型农产品加工点在刚收上来的高水分谷物处理上，往往因为干燥设备的结构设计不合理，出现局部过热烤焦粮粒、通风不均导致表层霉变、不同品类谷物换产时清理死角残留混杂的问题，这套针对多品类谷物干燥的设备结构设计，就是从实际生产的这些痛点出发做的三维结构搭建。做结构设计的时候最先考虑的是不同谷物的物理特性差异，比如玉米籽粒的粒径大、表皮坚硬，通风穿透时的阻力和扁豆、鹰嘴豆这类小粒径杂豆完全不同，开心果因为带壳且壳果之间存在空腔，热风循环的路径如果照搬普通粮食干燥的直吹结构，很容易出现局部风道短路，

　　料仓的内壁做了大圆角过渡设计，所有转角位置的圆角半径都不小于150毫米，不管是流动性好的玉米，还是容易搭桥的扁豆，卸料的时候都不会在转角位置残留积料，换产清理的时候只需要打开侧部的快开检修门，就能用压缩空气把内壁残留的少量粮粒吹扫干净，不会出现不同品类谷物混杂的问题。设备的出料端设置了缓苏段的结构延伸，很多干燥设备只追求快速降水，把高温热风直接长时间吹在谷物上，很容易让谷物表皮出现爆腰，尤其是做种子用的稻谷，爆腰之后发芽率会大幅下降，缓苏段的结构就是让经过高温干燥段的谷物在低风速的恒温环境里停留一段时间，让籽粒内部的水分慢慢向外扩散，避免表面水分蒸发过快产生应力裂纹，这个段的长度是按照不同谷物的缓苏时间要求做的模块化设计，

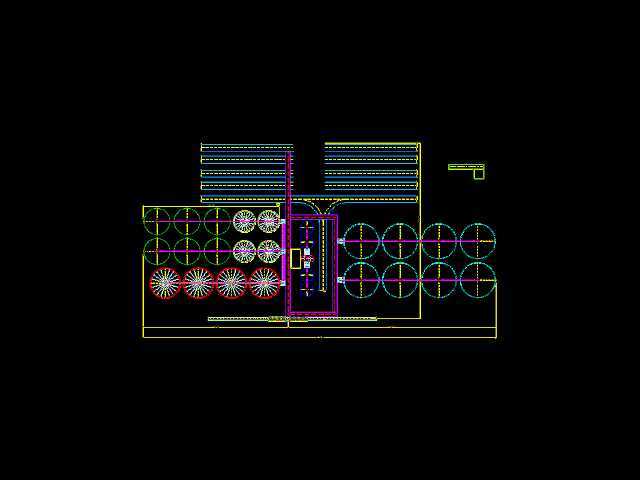

　　如果是处理种子类谷物，可以加装一节缓苏舱段，如果是处理商品粮可以直接拆掉缩短设备总长，适配不同的生产需求。热风循环的管路做了旁路除尘的结构，干燥过程中从谷物里吹出来的碎屑、瘪粒会通过旁路的沉降室收集，不会随着热风再次进入加热室附着在加热元件上，既降低了加热元件因为积尘出现过热损坏的概率，也避免了碎屑被热风反复吹送摩擦产生焦糊味影响谷物品质。设备的检修平台设置在主体侧方，宽度留足了700毫米的操作空间，巡检人员可以沿着平台走到每个检修门的位置，不需要攀爬设备主体，所有需要日常维护的测温点、风门调节手柄都设置在平台伸手可及的位置，不需要探身或者借助额外的工具就能操作。在做三维建模的时候，所有的连接法兰位置都做了密封槽的结构，

　　配套的密封件选用耐温的硅橡胶材质，避免热风从法兰缝隙漏出增加热损耗，料层的厚度控制机构采用的是手动调节的闸板结构，没有用复杂的电动执行机构，一方面是降低设备的制造成本，另一方面基层站点的维护人员不需要掌握复杂的电控知识，就能根据谷物的初始水分调整料层厚度，初始水分高的时候就把料层调薄，加快降水速度，初始水分低的时候就把料层加厚，提升单次处理量。设备的进料口做了防尘挡帘的结构，进料的时候扬起的粉尘不会从进料口溢出到车间里，挡帘采用的是耐磨的橡胶条，磨损之后只需要单独更换损坏的胶条，不需要更换整个进料组件，后期维护的成本很低。考虑到不少小型加工点的供电容量有限，设备的风机配置没有选过大功率的型号，而是通过优化风道的截面形状降低风阻，在保证风量满足干燥要求的前提下，把风机的功率控制在15千瓦以内，不需要对厂区的供电线路做增容改造就能直接接线使用。整个设备的结构件大部分采用螺栓连接，没有过多的焊接结构，运输的时候可以拆成几个大的组件，到现场之后只需要按照装配标记拧上螺栓就能完成组装，不需要专业的焊接人员到场，大幅降低了现场安装的难度和成本。
