油管磨新加工生产线成套设备结构设计

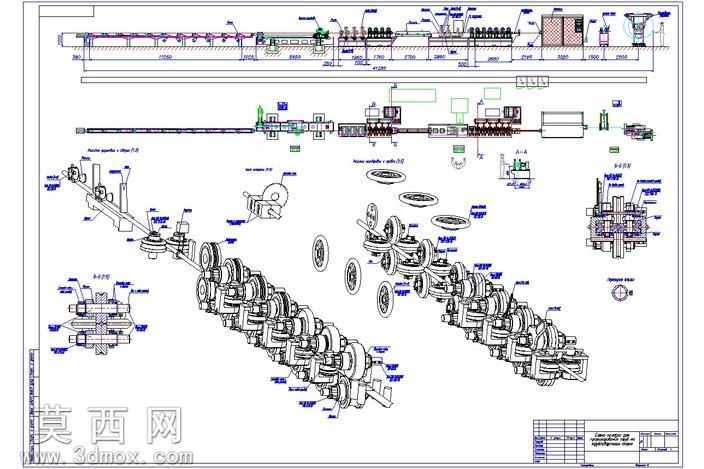

本套设计为油管磨新加工专用成套生产线的三维结构设计，整体采用模块化分段式布局思路，覆盖油管上料、输送、定位、磨削加工、检测、下料全工序流程，建模过程严格遵循机械设计公差配合规范，对每一段功能单元的装配关系、运动干涉情况进行了完整校验。建模阶段首先搭建生产线整体基准框架，以长距离输送导轨作为装配基准，依次排布上料工位的扶正定位机构、多组并行布置的磨削加工单元、中间过渡转接机构、末端检测与下料收集装置，所有零部件均按照实际加工尺寸1:1还原，对磨头进给结构、油管夹持旋转机构、传动链轮组件、导向轮组等核心运动部件单独完成子装配建模，清晰呈现各部件的连接方式与运动行程。材质配置上，针对不同功能部件匹配对应材质属性，床身、机架类结构件赋予铸铁哑光材质，磨削工作头、传动齿轮、夹持卡爪等受力耐磨部件赋予合金结构钢材质，输送辊轮、导向套等辅助部件赋予耐磨工程塑料与橡胶材质，输送线侧边的防护盖板、电气柜体赋予冷轧钢板喷塑材质，渲染阶段采用工业场景写实光照，清晰呈现各部件的轮廓边界与装配层次，同时对生产线的气路、润滑管路走线进行了合理排布，避免与运动部件产生干涉。设计过程中充分考虑油管磨新加工的工艺需求，设置多组可调节定位机构适配不同管径的旧油管加工，磨削单元采用浮动进给结构保证管壁磨削量均匀，输送段设置多组扶正轮组避免长油管加工过程中产生弯曲变形，整体结构兼顾加工效率与运行稳定性，各功能单元预留维护拆装空间，便于后期设备的检修与易损件更换，完整还原了油管磨新加工生产线的机械结构与工作逻辑，可作为同类管路加工设备设计的参考方案。
