多品类农产品连续式热风干燥设备结构

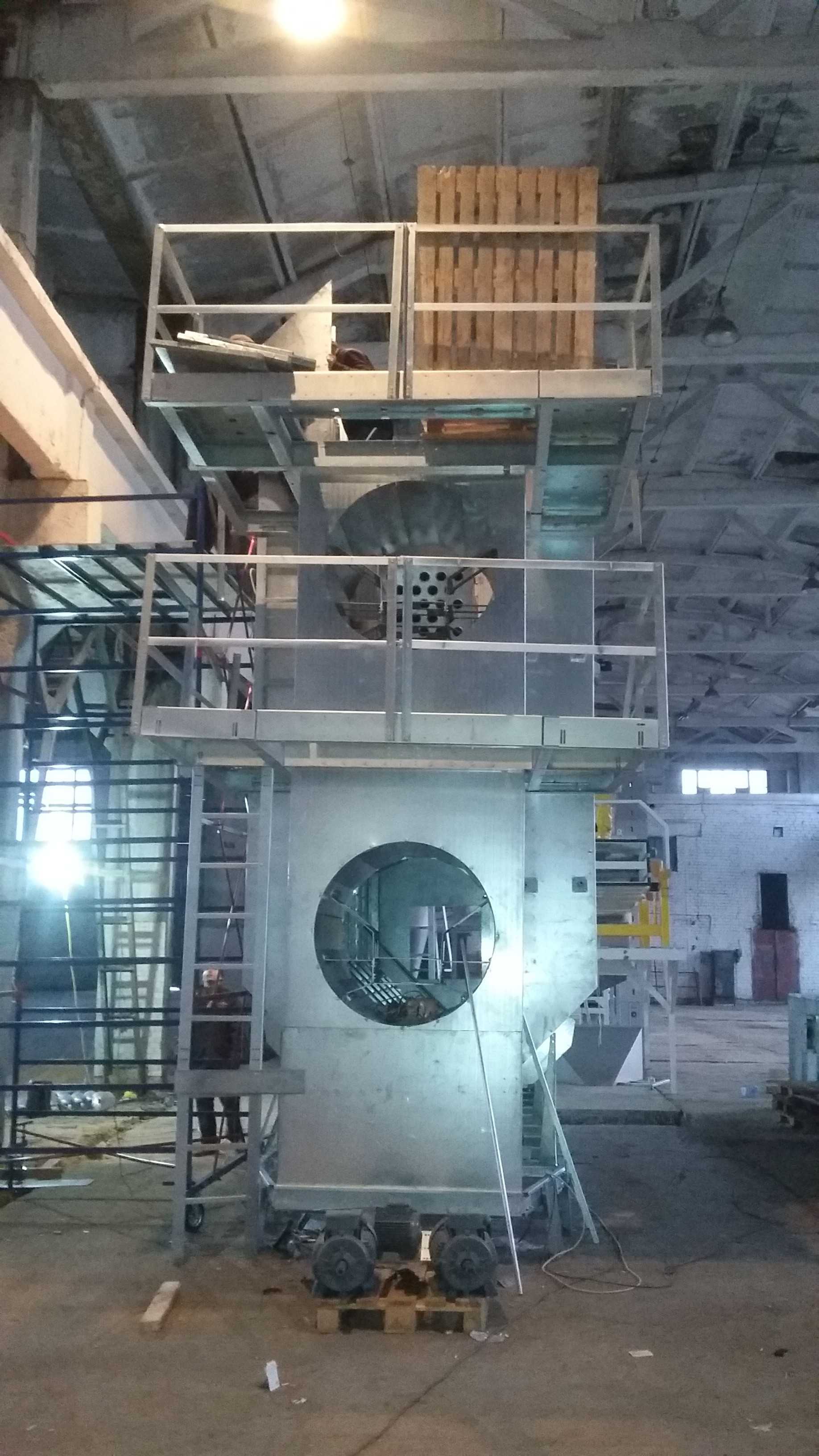

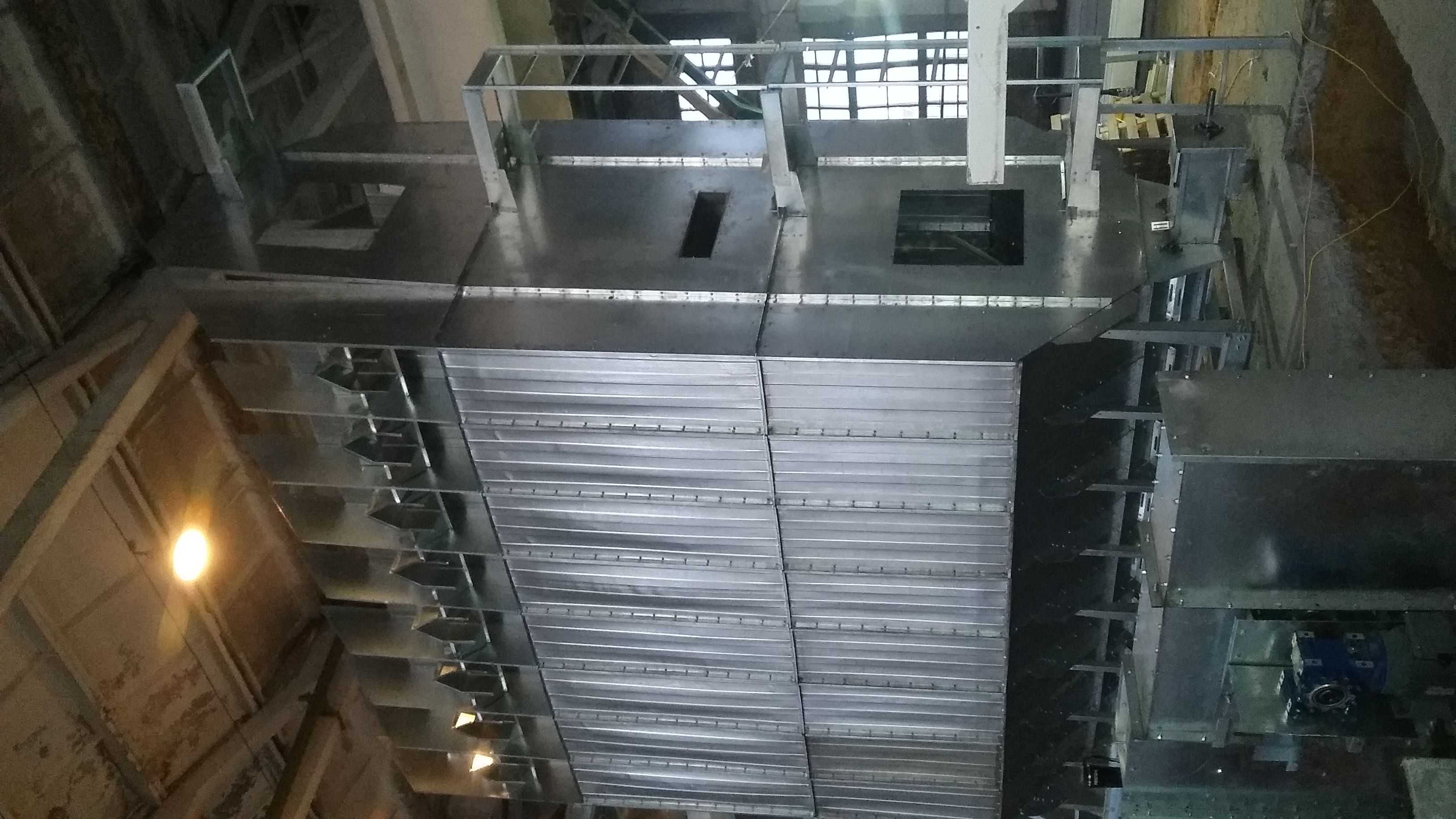

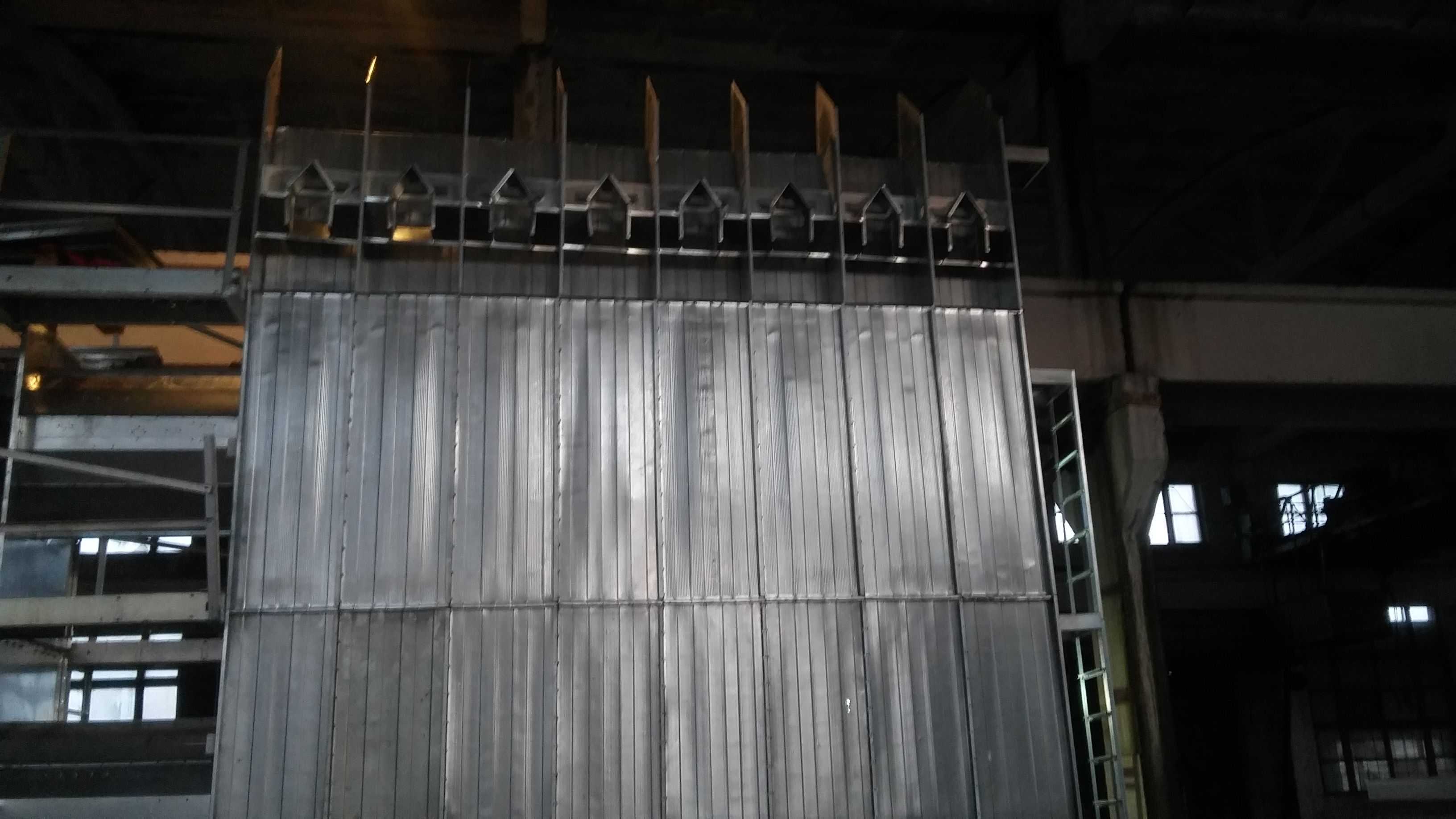

　　这套干燥设备主要面向粮油加工、特色农产品初加工场景设计，可覆盖玉米、稻谷等主粮，开心果、核桃等坚果，以及扁豆、鹰嘴豆等杂豆的批量干燥作业，适配从种粮大户收储点到中小型农产品加工厂的产能需求，解决收获季高水分农产品易霉变、无法长期存储的核心痛点。设备采用立式多层塔体结构，主体采用304不锈钢板材焊接成型，与物料接触的内壁做圆弧过渡打磨处理，避免物料残留堆积引发的交叉污染与霉变风险，整体框架采用型钢焊接做承重支撑，外部预留检修爬梯与操作平台，平台护栏高度符合工业安全防护规范，操作人员可在平台上完成进料状态检查、内部匀料机构调整、日常检修维护等作业。设备中部开设椭圆形观察检修口，可直观查看内部物料流动状态与料层厚度，

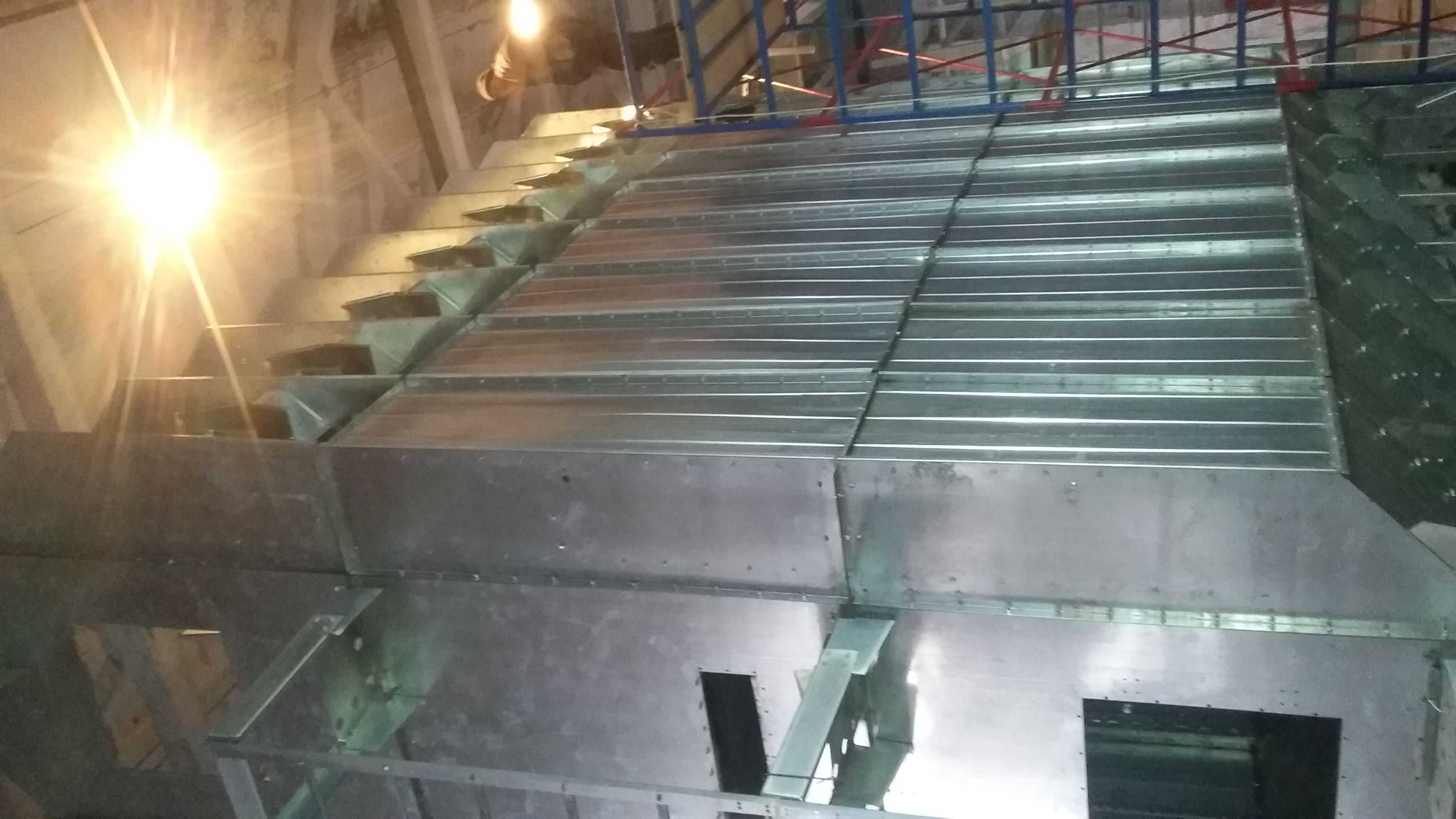

　　检修口采用快开式密封结构，无需专用工具即可快速开启，停机清理内部残留物料或更换易损件时操作便捷。设备顶部设置进料匀料机构，可将待干燥物料均匀铺撒到各层干燥床面上，避免局部料层过厚导致干燥不均，料层厚度可根据不同物料的干燥特性灵活调整，针对大颗粒核桃等坚果类物料可适当加厚料层，针对小颗粒稻谷类物料可减薄料层，保证热风穿透效率。干燥段采用错流热风循环设计，热风从塔体侧部的进风通道进入，垂直穿透料层后携带水分从另一侧排风通道排出，各干燥段可独立调节风温与风速，适配不同物料的干燥温度要求，比如稻谷干燥温度控制在45摄氏度以内避免爆腰，核桃干燥可适当提升温度加快脱水速率，设备下部设置出料段，干燥完成的物料经过缓冷段降温后均匀排出，

　　可直接对接后续输送、仓储工序。从安装边界来看，设备整体为立式落地安装，底部预留地脚螺栓安装孔，安装时需保证地面水平度偏差不超过千分之二，避免长期运行出现框架变形，设备侧部需预留不小于1.2米的检修通道，顶部进料口上方预留进料设备安装空间，热风炉与风机可根据车间布局布置在设备侧方，通过通风管道与设备进风口连接，排风管道需延伸至车间外部，避免高湿废气在车间内循环影响干燥效率。设计过程中重点考虑了不同物料的流动性差异，针对流动性较好的稻谷、玉米类物料，内部采用重力自流配合挡板匀料的结构，减少传动部件降低故障概率；针对流动性稍差的扁豆、鹰嘴豆类物料，在各层干燥床面设置低速拨料装置，避免物料架桥堵塞，拨料装置转速可变频调节，

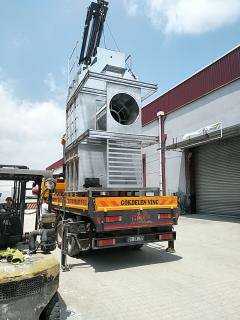

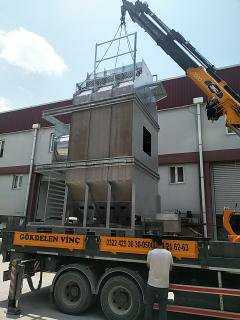

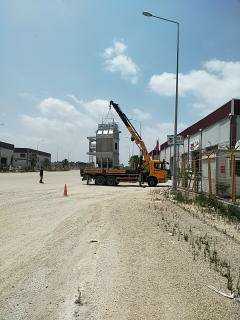

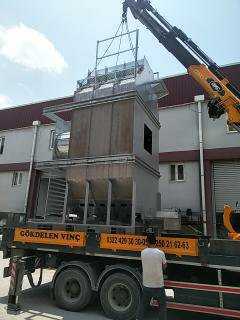

　　适配不同物料的流动速度。设备整体结构做模块化拆分设计，塔体分为进料段、多层干燥段、缓冷段、出料段几个独立模块，运输时可拆分后装车，现场安装时通过法兰螺栓拼接即可，无需大型吊装设备配合，降低现场安装的成本与难度。在结构强度校核阶段，针对塔体满载工况做了承重仿真，框架型钢的选型保证满载时最大变形量不超过1/1000，避免长期运行出现焊缝开裂、结构变形等问题，与热风接触的部件均做耐高温防锈处理，长期在高湿高温环境下运行不会出现锈蚀脱落污染物料的问题。
