谷物粉尘资源化利用相关设备结构设计

　　在粮食加工与干燥仓储的生产场景中，谷物在输送、烘干、筛分、转运全流程都会产生大量粒径不均的谷物粉尘，这类粉尘长期以来被多数生产端视作需要处理的废弃物，不仅需要配套除尘系统避免车间粉尘浓度超标引发燃爆风险，收集后的粉尘如果直接丢弃也会造成物料浪费，同时增加固废处理的额外成本。从实际工程应用的角度出发，谷物粉尘的资源化利用首先要匹配对应的收集与处理设备结构，在干燥工段的除尘点位设计时，不能只考虑粉尘捕集效率，还要兼顾收集后粉尘的物料属性留存——比如玉米、鹰嘴豆、扁豆、开心果等不同品类谷物干燥过程中产生的粉尘，其营养成分占比存在差异，在作为饲料组分回用的场景下，需要在除尘管路的分支节点设置分料收集结构，

　　避免不同品类的粉尘混杂影响后续饲料配比的准确性。设备的实际用途需要覆盖两个核心维度，一是满足生产车间的职业健康与安全生产要求，将各产尘点的粉尘浓度控制在安全阈值以内，避免粉尘积聚引发的安全隐患；二是实现收集粉尘的定向归集，为后续的资源化利用提供稳定的物料来源。在产品功能特性的设计上，首先要考虑谷物粉尘的物理特性：这类粉尘多为谷物表皮碎屑、淀粉颗粒与少量轻质杂质的混合物，吸湿性较强，长时间堆积容易出现板结问题，因此在收集料斗的结构设计上，内壁需要采用光滑的食品级耐磨材质，料斗锥角设置为55度到60度之间，避免粉尘粘附架桥，同时在料斗下部设置小型的振动破拱装置，振幅控制在0.5毫米到1毫米之间，既不会导致粉尘被二次扬起，

　　又能保证物料顺畅下落进入后续的输送单元。设计思路上需要跳出传统除尘设备“只收集不利用”的固化逻辑，在除尘系统的尾端集成物料预处理单元，收集到的谷物粉尘首先经过比重筛分，去除其中混杂的砂石、金属碎屑等杂质，再经过低温干燥模块将含水率控制在12%以内，满足饲料原料的存储要求，不需要额外转运到其他车间进行二次处理，直接可以对接饲料加工的配料工段。关于外形尺寸与安装边界，这类集成粉尘回收与资源化预处理的除尘单元，需要适配现有谷物干燥生产线的现有布局，通常设备主体的安装宽度不超过3.2米，高度根据干燥塔的出料口高度调整，一般控制在6米到8.5米之间，设备侧面预留1.2米的检修通道，底部的出料口距离地面高度保持在1.8米，

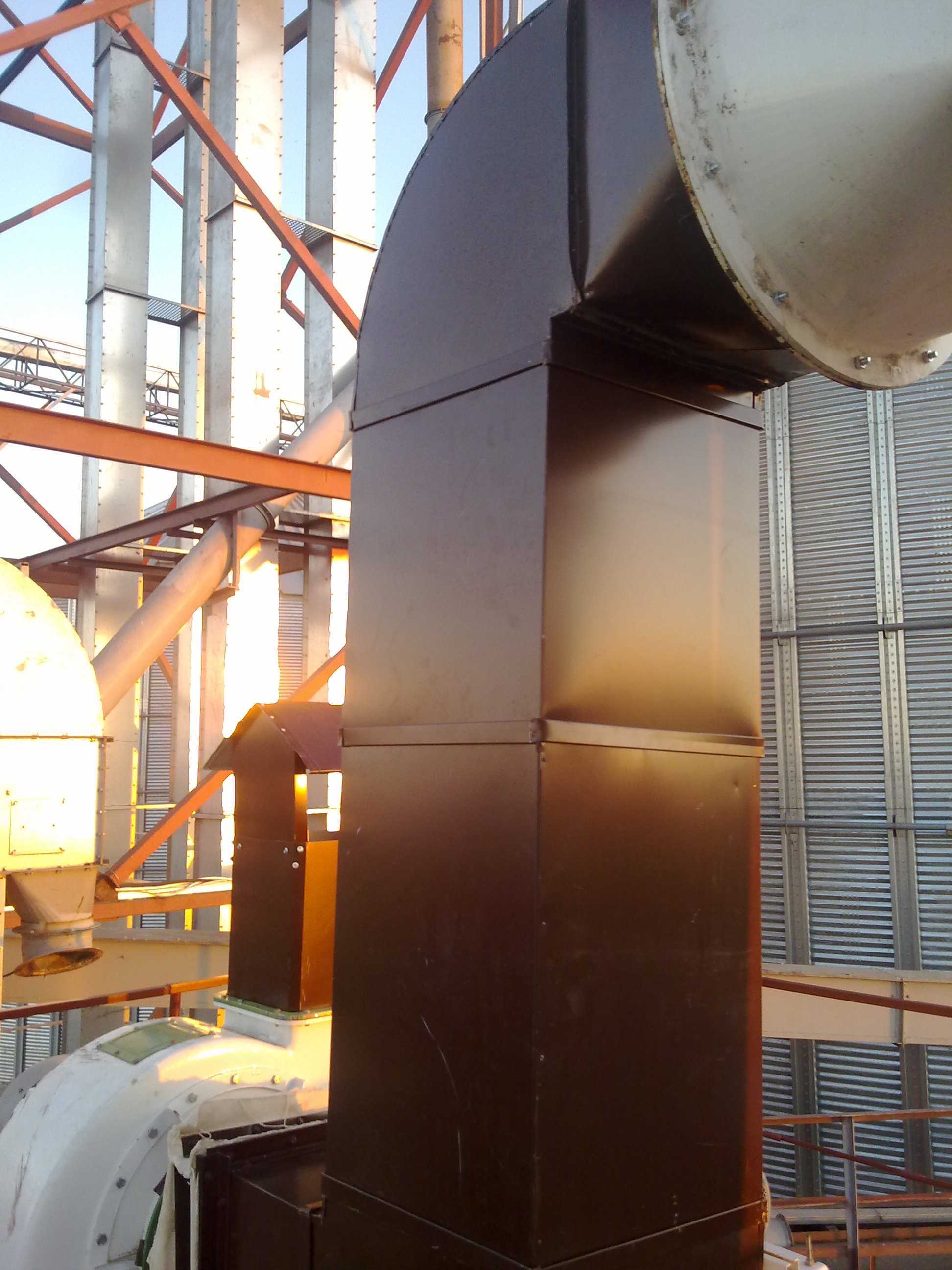

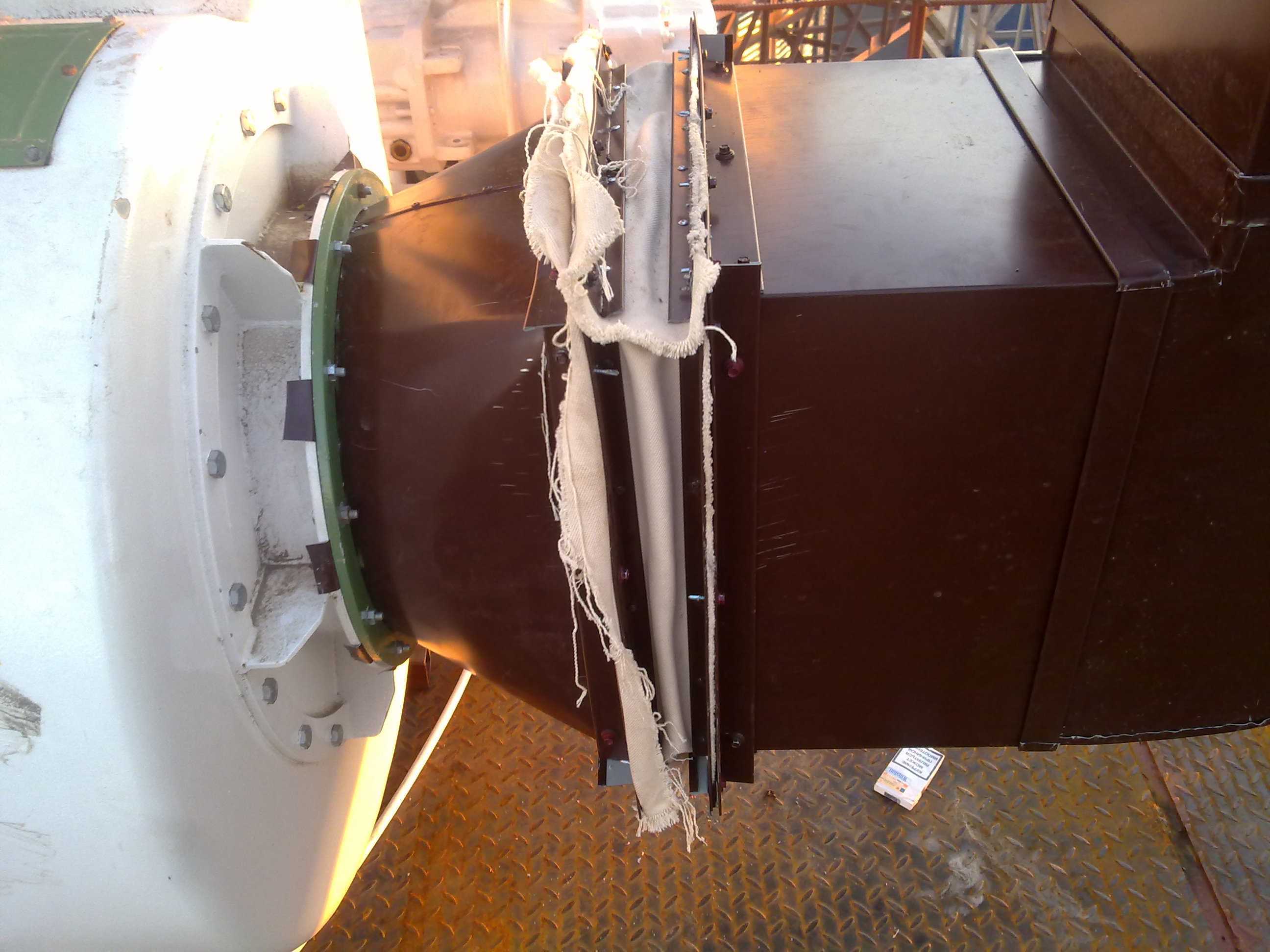

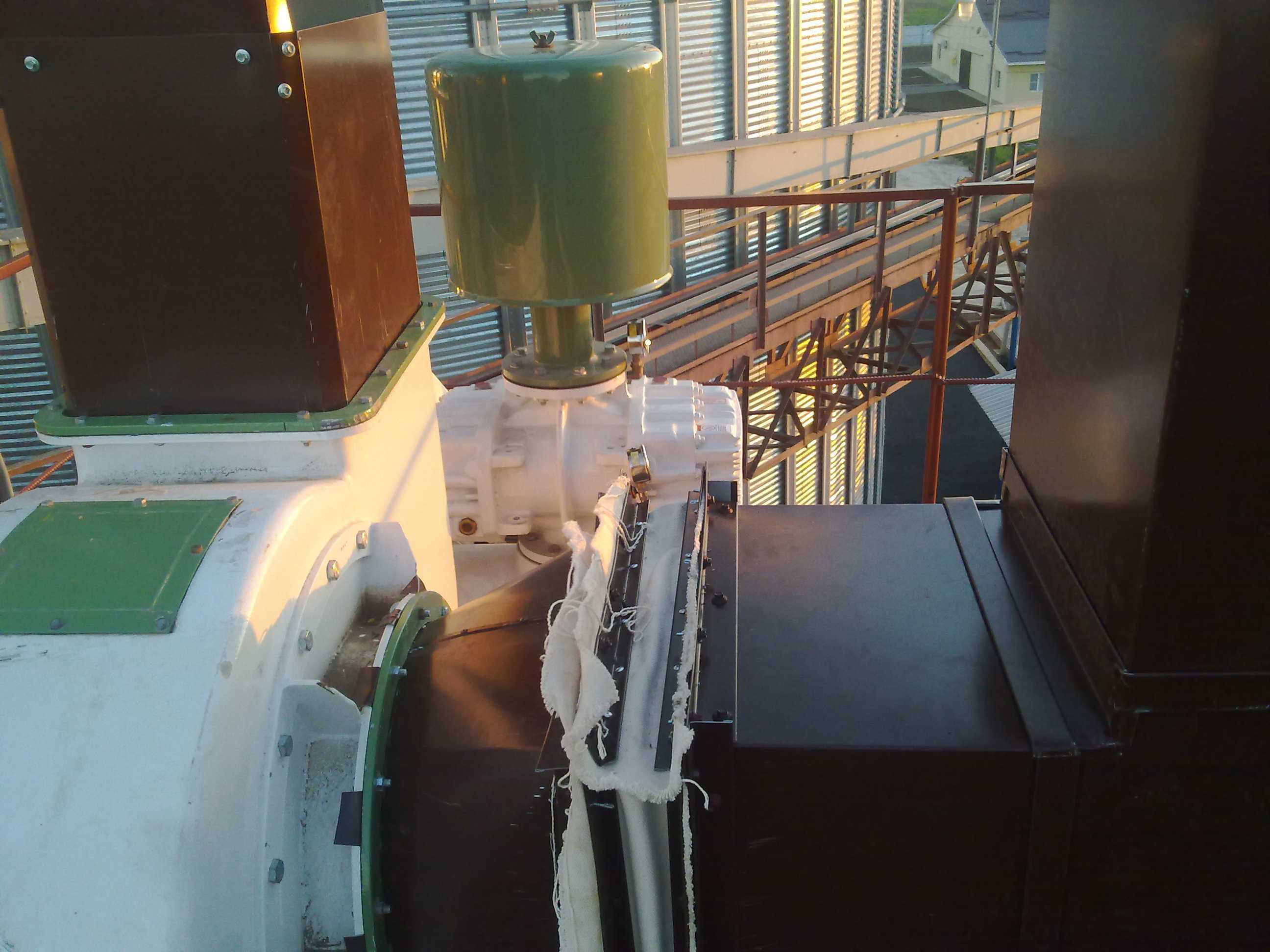

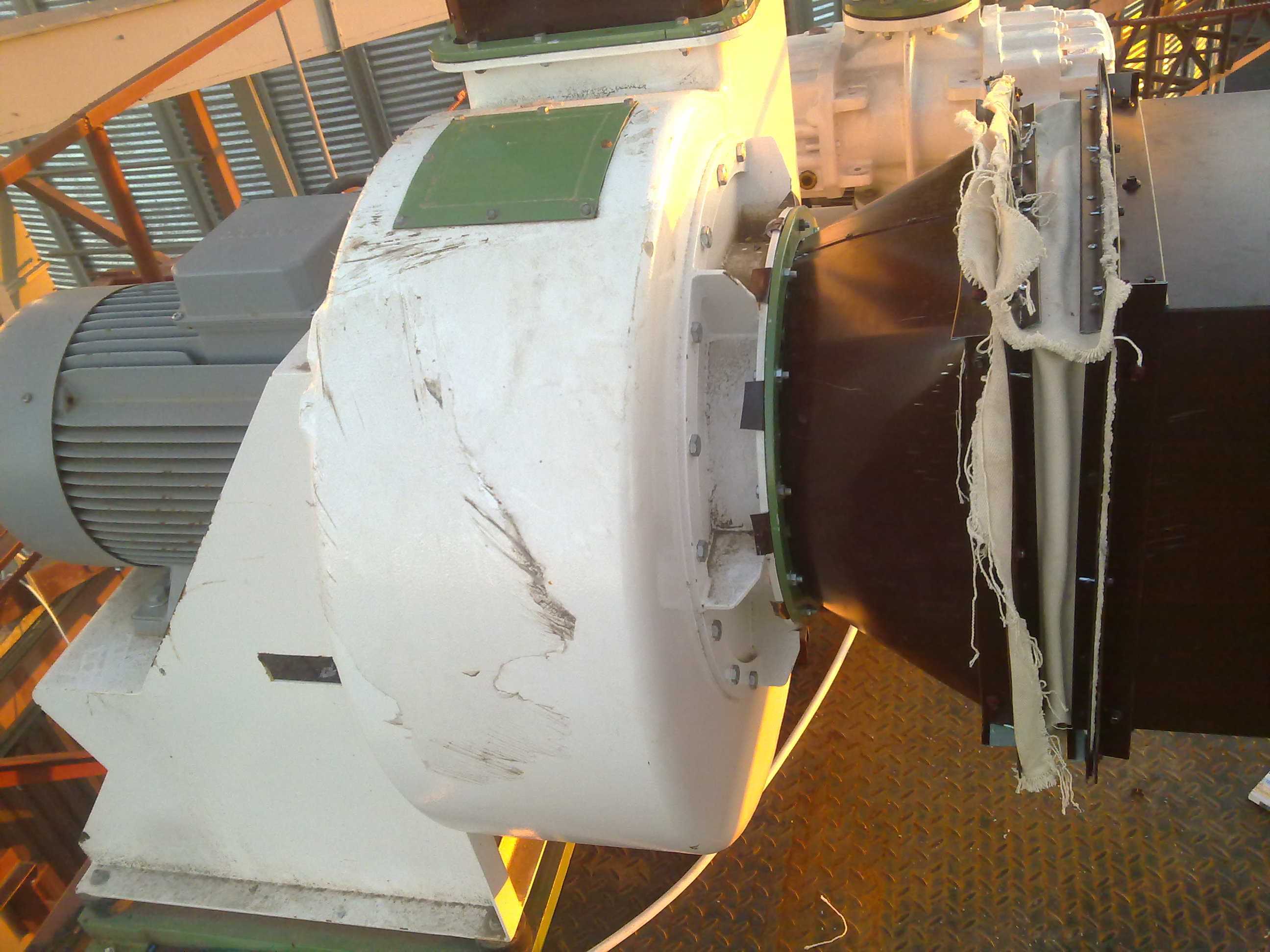

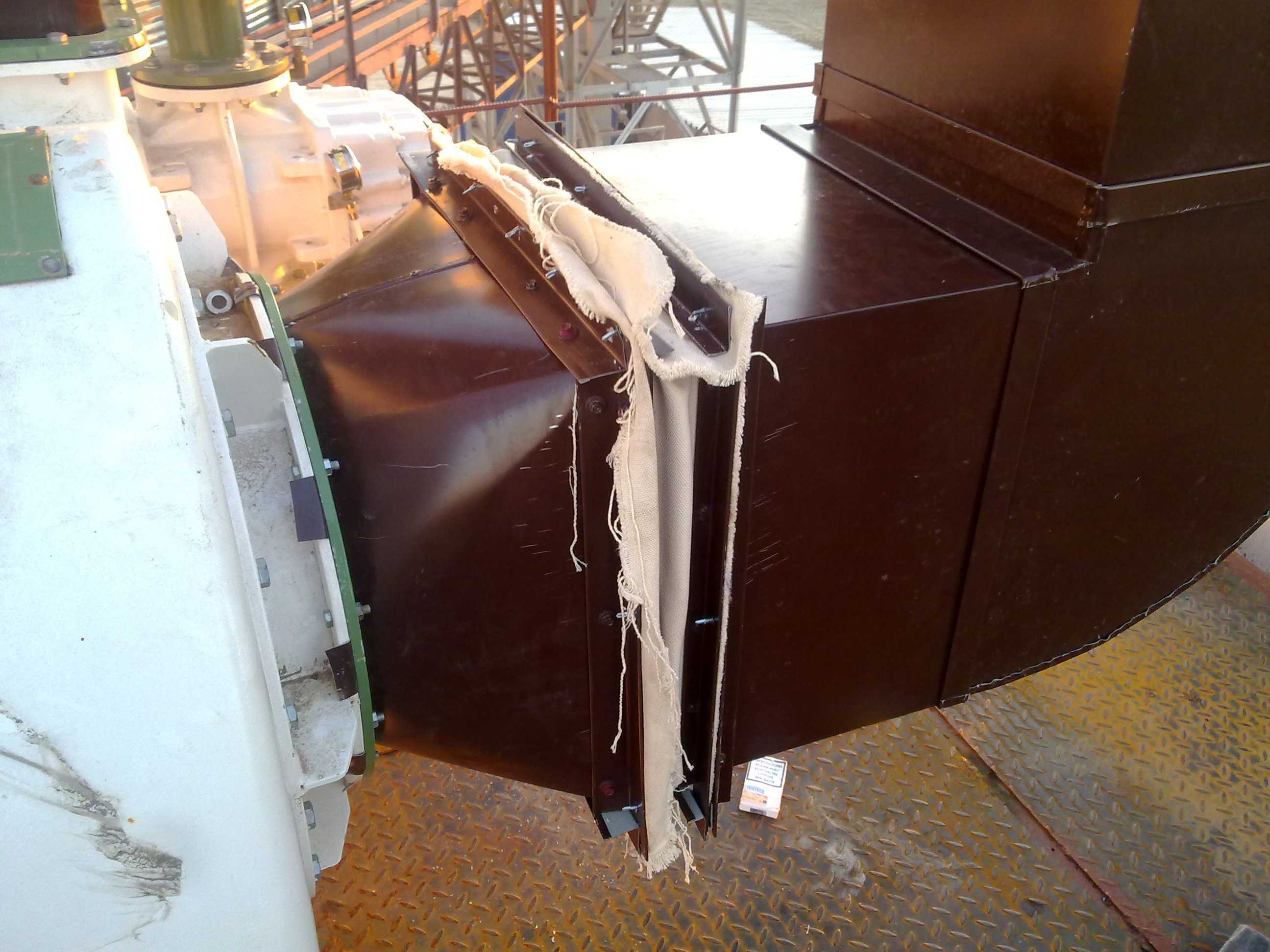

　　方便标准吨包的接料操作，不需要对现有生产线的厂房结构做大规模改造，就能完成设备的加装对接。在实际运行过程中，还要考虑不同谷物干燥工况下的粉尘产生量波动，比如玉米干燥初清工段的粉尘产生量可以达到总处理量的1.2%到1.8%，而开心果等坚果类干燥过程的粉尘产生量仅为0.3%到0.5%，因此设备的风机变频调节范围需要覆盖30%到110%的额定风量，保证在不同工况下都能维持稳定的捕集效率，同时避免风量过大带走过多完整的谷粒造成物料损耗。针对谷物粉尘作为燃料与肥料利用的潜在场景，设备还预留了模块化的接口，如果后续需要调整粉尘的利用方向，只需要更换尾端的处理模块，不需要更换整套除尘收集系统，比如对接压块模块就可以将粉尘压制成生物质燃料块，对接堆肥模块就可以将粉尘与其他农业废弃物混合发酵制成有机肥料，提升设备的场景适配性。在结构建模的过程中，需要重点校核管路内的风速控制，水平管路内的风速保持在16米每秒到18米每秒之间，既可以避免粉尘在管路内沉降堵塞，又不会因为风速过高导致管路磨损过快，弯头部位采用耐磨陶瓷贴片做内衬，弯头的曲率半径设置为管径的3倍，降低局部阻力损失。整个设备的支撑结构采用型钢焊接框架，安装时的基础载荷按照每平方米2.2吨做预留，不需要做特殊的桩基处理，适合在中小型粮食加工与干燥企业的现有厂房内部署。
