壁挂式自动感应洗手装置结构设计

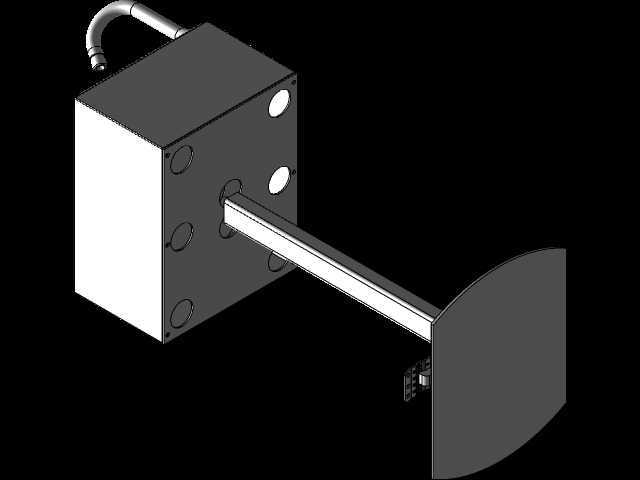

　　这套壁挂式洗手装置的结构设计，核心围绕公共场景高频使用的卫生需求展开，从安装适配到功能实现都做了针对性的结构考量。先从安装边界说起，主体采用方形壁挂箱体设计，背部预留的安装孔位适配常规墙面膨胀螺栓固定规格，箱体整体突出墙面的厚度控制在120mm以内，不会占用过多通行空间，不管是公共卫生间的墙角位置，还是走廊侧边的预留墙面，都能找到适配的安装点位，箱体侧边预留的多个圆形过孔，分别对应进水管路、供电线路、感应信号线的穿接需求，安装时不需要额外在箱体上二次开孔，避免破坏箱体的密封防护性能。

　　从功能特性来看，装置集成了自动感应出液与出水的联动结构，伸出的长悬臂末端设置半圆弧形挡水与接液结构，使用者伸手到悬臂下方的感应区域时，首先触发皂液供给机构输出定量洗手液，经过预设的揉搓时长后，供水通路自动开启输出清洁水流，全程不需要接触装置表面，能有效避免交叉污染，适配医院、学校、写字楼、餐饮门店这些人员流动量大的公共场景。悬臂的长度经过实际场景测算，从箱体立面到末端挡水板的距离设置为280mm，刚好能让成年人自然伸手时手部处于水流与皂液的落点中心，不会出现水花外溅到衣物或者地面的情况，挡水板的弧形曲面做了向内收的倾角，溅起的水滴会顺着曲面回流到接水区域，不会顺着悬臂流到墙面或者箱体表面。

　　设计思路上优先考虑了长期使用的可靠性，箱体内部的管路与电路做了分腔隔离设计，走水的腔体设置有导流坡度与漏水检测触点，一旦出现管路渗漏的情况，积水会顺着导流槽从箱体底部的预留排水孔排出，不会渗入电路腔体造成电气故障。顶部预留的弯管接头是进水接口，采用标准4分外螺纹规格，能直接对接市政供水管网，不需要额外加装转接头，皂液储存腔设置在箱体上部，加注口采用密封旋盖设计，日常补充洗手液时不需要拆解箱体，打开顶部的盖板就能完成加注操作，单次加注的容量能满足单一场景约300人次的使用需求，减少日常维护的频次。

　　在结构细节处理上，感应模块的安装位置做了防误触设计，感应探头嵌装在悬臂下表面的凹槽内，表面加装透明防护镜片，既不会阻挡感应信号，也能避免日常清洁时的水渍、清洁剂腐蚀探头表面。出液嘴与出水嘴采用嵌套式设计，出液嘴居中设置，出水嘴环绕在出液嘴周边，出水时形成的环形水流能完全覆盖手部区域，冲洗无死角，同时不会因为水流压力过大造成水花飞溅。箱体的外壳采用拼接式结构，侧边的固定螺丝采用隐藏式设计，外表面没有突出的螺丝头，日常清洁擦拭时不会积留污渍，整体外观简洁平整，适配不同装修风格的公共空间。

　　考虑到不同场景的安装需求，这套结构还预留了配件拓展空间，箱体侧边的空余过孔可以根据需求加装烘手模块的供电与信号线路，不需要重新改动箱体结构，就能拓展成洗、消、烘一体的综合卫生站点。安装时的水平调节结构集成在背部挂点上，挂接后可以通过调节螺丝微调箱体的水平度，避免因为墙面不平整造成箱体倾斜，导致内部管路积水或者皂液供给不畅的问题。所有与水、皂液接触的结构件都采用耐腐蚀的工程塑料或者不锈钢材质，长期接触清洁化学品也不会出现锈蚀、老化开裂的问题，结构件之间的密封件采用耐老化的硅橡胶材质，正常使用环境下密封寿命能达到5年以上，减少后期的零部件更换成本。
