一英寸外六角宝塔软管接头结构设计

　　在流体输送管路的布设场景中，软管与硬管端的过渡连接一直是管路设计里容易被忽略却直接影响系统可靠性的环节，这款一英寸规格的外六角宝塔式软管接头，正是针对低压流体输送场景下软管端快装密封需求设计的连接件。从实际工况适配来看，这类接头广泛应用在民用给排水管路接驳、小型气动系统气源端软管连接、低压液压回路回油端软管对接、农业灌溉管路支管引出、小型化工设备常温流体输送端的软管连接场景，适配的软管包含PVC编织软管、橡胶输水软管、低压气动PU管等多种常见柔性管路，适用的流体介质包含常温清水、压缩空气、低压液压油、无腐蚀性水溶性溶液等，工作压力上限通常不超过1.6MPa，完全覆盖民用及常规工业低压流体输送的压力区间。

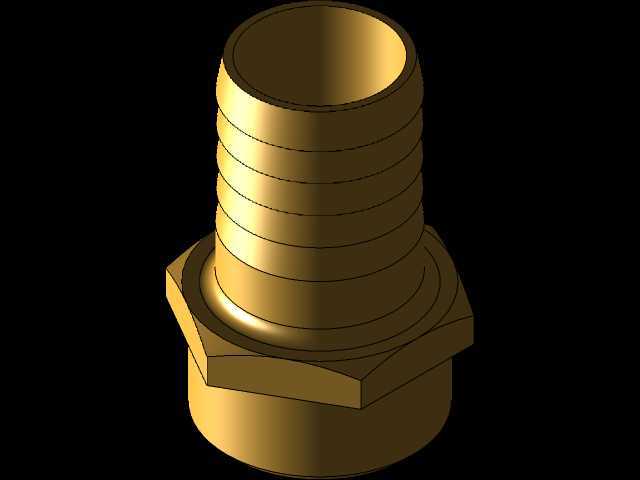

　　从结构设计逻辑来看，接头整体采用三段式同轴结构设计，下端为等径直管段，长度根据适配的内螺纹接口深度做了匹配设计，外圆加工有标准管螺纹，螺纹公差按照普通密封管螺纹的中等精度等级管控，螺纹收尾处设计有退刀槽，避免螺纹加工末端的飞边影响装配到位率，同时退刀槽位置可以预留生料带或者密封垫圈的安装空间，保证硬管端连接的密封性。中间段为一体成型的外六角结构，六角对边尺寸按照常规活动扳手、开口扳手的标准规格设计，既保证装配时扳手有足够的卡持受力面，不会因为扳手打滑刮伤接头表面，也控制了六角的外圆尺寸，避免相邻管路接头安装时出现空间干涉，六角与上下两段的衔接位置都做了圆角过渡，避免应力集中导致接头在受侧向力时从六角根部断裂，同时一体锻造成型的六角结构相比焊接式六角的连接强度更高，能承受更大的装配扭矩，不会出现装配时六角脱落的问题。

　　上端的宝塔段是实现软管密封与防脱的核心结构，整体采用多道环形倒刺凸棱设计，凸棱的外径从靠近六角端向末端逐次递减，最靠近六角的第一道凸棱外径最大，比适配软管的内径大1.5-2mm，后续每道凸棱的外径依次减小0.3mm左右，这种渐变式的外径设计一方面方便软管安装时的导入，不需要太大的装配力就能将软管套到宝塔段根部，另一方面越靠近根部的凸棱过盈量越大，当软管内部充压产生向外的脱出力时，靠近根部的凸棱能牢牢卡入软管内壁，配合外置的喉箍锁紧后，即使管路出现瞬时压力波动，也不会出现软管脱开的问题。每道凸棱的迎向软管安装方向做了15度的导入倒角，背向安装方向设计为90度直角挡边，这种结构既可以降低软管套入时的阻力，又能在软管受拉力产生脱出趋势时，直角挡边嵌入软管内壁形成足够的咬合力，凸棱之间的凹槽深度控制在1mm左右，既可以给软管受压变形预留容纳空间，也能在软管内壁与凹槽之间形成多道密封腔，即使有少量流体从第一道凸棱渗漏，后续的凸棱也能逐级实现密封，降低整体泄漏概率。宝塔段的最末端做了45度的大倒角，去除端口的锐边，避免安装软管时锐边割伤软管内壁，导致软管在使用过程中从割伤位置出现开裂泄漏。

　　从安装边界尺寸来看，接头的总长度控制在适配一英寸软管的合理区间，下端螺纹段长度匹配常规内螺纹接头的有效螺纹深度，保证装配后螺纹能完全啮合，不会出现螺纹啮合长度不足导致的连接强度不够或者密封失效问题；六角段的厚度足够承受装配时的扭矩载荷，不会因为扳手卡持时的压力导致六角变形；宝塔段的有效插接长度达到管径的1.2倍以上，保证软管套入后有足够的接触长度，配合喉箍锁紧后能承受额定工作压力下的轴向拉力。整个接头的同轴度公差控制在0.1mm以内，保证流体通过时不会因为接头偏心产生额外的流阻，内壁做了光滑过渡处理，没有台阶或者锐角，减少流体通过时的压力损失，也避免杂质在接头内部沉积造成管路堵塞。

　　在实际选型使用时，需要注意这款接头适配的软管内径要与宝塔段的公称尺寸匹配，不能用内径过大的软管强行套接，否则会因为过盈量不足导致密封失效甚至软管脱开，锁紧喉箍的位置要对应在第一道和第二道凸棱之间的凹槽位置，保证喉箍的锁紧力能将软管牢牢压在凸棱上，不要将喉箍锁在凸棱的顶端，否则会因为接触面积过小导致锁紧力不足。另外这类接头不适合用于高压、高温或者强腐蚀性流体的输送场景，在有振动的管路场景下使用时，建议在接头附近增加管路固定支架，减少软管对接头的交变拉力，延长接头的使用寿命。从建模角度来看，整个接头的建模过程优先保证回转体特征的同轴度，外六角特征采用拉伸切除的方式生成，所有过渡圆角和倒角按照工艺要求逐一添加，螺纹特征可以采用装饰螺纹线简化建模，也可以根据实际加工需求生成精确的螺旋扫描螺纹特征，保证模型导出后能直接用于工程图生成或者数控加工编程。
