一英寸内螺纹手动球阀结构设计

　　这款手动球阀的公称通径对应DN25规格，也就是日常管路系统里常说的1英寸口径，两端采用内螺纹连接形式，适配市面上绝大多数同规格的镀锌钢管、PPR外螺纹接头以及不锈钢管路连接件，不需要额外焊接或者法兰配对，在民用给排水、小型工业循环水支路、气动控制系统气源管路、低压燃油输送管路里都能见到这类结构的身影。从实际使用场景来看，这类球阀最核心的作用是实现管路内流体的通断控制，相比闸阀、截止阀，它的开关行程更短，手柄扳动90度就能完成全开或者全关操作，日常运维的时候操作人员不需要反复旋转手轮，哪怕是安装在空间局促的管路夹缝里，也能快速完成开关动作，不会因为操作空间不足导致阀门无法正常启闭。

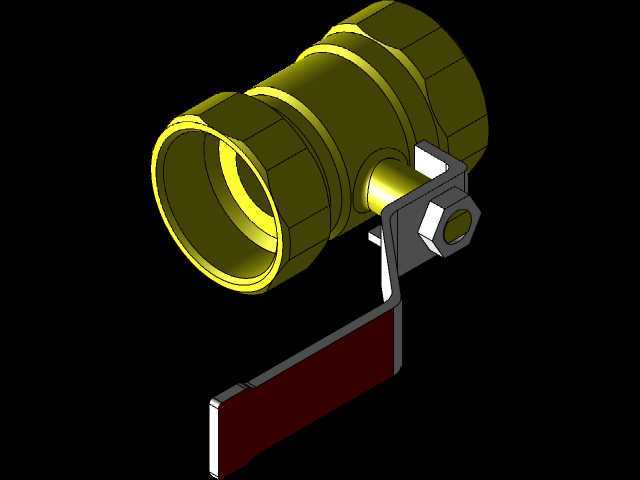

　　从结构设计逻辑来看，这款模型还原了两片式球阀的典型构造，阀体采用黄铜材质的建模设定，这类材质的抗锈蚀能力适中，加工切削性能好，成本可控，不管是民用家装管路还是普通工业低压工况都能适配。球体部分做了通孔设计，通孔直径和公称通径基本一致，属于全通径结构，流体通过的时候不会产生明显的节流效应，管路压损更小，不容易在阀腔内部积存介质杂质，哪怕是输送带有少量细小颗粒的流体，也不容易出现卡涩问题。阀杆部位做了防吹出结构设计，在建模的时候特意还原了阀杆底部的凸台结构，哪怕阀腔内部存在压力，阀杆也不会被介质压力顶出阀体，避免运行过程中出现阀杆飞出的泄漏风险。手柄部分采用杠杆式结构，扳动端做了加长处理，操作人员不需要太大的握力就能克服球体密封面的摩擦力完成开关动作，手柄表面做了包覆层的结构设计，既可以提升握持摩擦力，也能在输送高低温介质的时候避免操作人员直接接触金属阀体产生烫伤或者冻伤。

　　安装边界方面，这款球阀的两端内螺纹符合常规管螺纹标准，建模的时候预留了足够的螺纹旋合长度，安装的时候只需要在螺纹部位缠绕适量生料带或者涂抹螺纹密封胶，对准管路接头旋紧即可，不需要额外调整安装角度，手柄的活动范围内没有多余的结构凸起，安装后手柄可以顺畅完成90度回转，不会和周边的管路支架、墙面或者其他设备部件产生干涉。密封结构上，球体两侧采用软质密封阀座，建模时还原了阀座的楔形压紧结构，当阀体两端的螺纹接头旋紧的时候，会自动给阀座施加轴向压紧力，让阀座紧密贴合在球体表面，保证低压状态下也能实现可靠密封，不会出现渗漏问题。

　　在实际选型应用中，这类DN25规格的手动球阀通常用在支路管路的控制节点上，比如入户水管的总控制阀、设备冷却水的进水控制阀、空压机储气罐的出口控制阀，它的结构简单，零部件数量少，后期维护的时候只需要拆开阀体两端的连接结构，就能直接取出球体和阀座进行清理或者更换，不需要整体更换整个阀门，运维成本更低。建模过程中对各个零部件的配合间隙做了符合实际加工要求的设定，阀体和接头的螺纹配合、阀杆和阀体的轴孔配合、球体和阀座的密封配合都按照实际装配公差做了预留，导出的模型可以直接用于装配干涉检查、管路布局模拟，也能作为同类型阀门改型设计的基础参考，比如需要改成电动球阀的时候，只需要替换手柄部分的结构，加装电动执行器的连接法兰即可，不需要对阀体主体结构做大幅修改。
