脚踏式流体控制换向阀结构设计

　　在气动、低压流体输送的作业场景中，很多工位需要操作人员双手持续处理工件，无法腾出手操作阀门开关，脚踏式控制阀门就是针对这类场景开发的控制元件，常见于装配线气动夹具控制、医用冲洗设备流体通断、小型液压工装的启停控制、车间吹尘工位气路切换等场景，操作人员仅需通过脚部踩踏动作即可完成流体通路的切换，不需要手部参与操作，能大幅提升双手作业工位的操作流畅度，减少操作过程中反复抬手切换阀门的动作浪费。

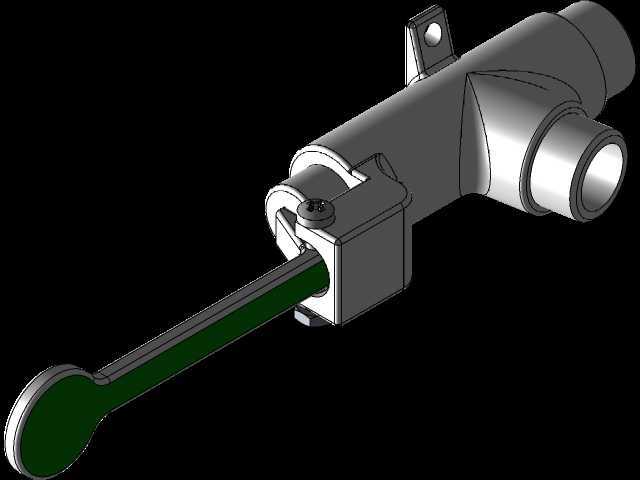

　　这款脚踏阀的整体结构采用直角式通路布局，阀体主体为一体式铸造加工的流道结构，两个管路接口呈垂直布置，可适配墙面、设备机架侧面的贴装需求，安装时不需要额外弯折管路即可完成水平与垂直方向的管路对接。阀体上部设置带安装孔的固定支耳，可通过螺栓直接固定在设备基座、地面预埋板或者工位脚踏区的安装架上，支耳的安装孔位做了沉台设计，螺栓锁紧后头部不会突出支耳表面，避免日常作业时脚部剐蹭螺栓造成磕碰或者螺栓松动。

　　控制踏板采用长杠杆式设计，踏板末端做了圆弧卷边处理，踩踏接触面积足够支撑普通工作鞋的脚掌前部，杠杆传动比经过匹配，踩踏行程控制在合理区间，不需要刻意抬脚过高即可完成全行程触发，长时间踩踏作业也不容易产生脚部疲劳。踏板与阀体内部阀芯的连接部位做了密封防护结构，可阻挡车间内的粉尘、切削液飞溅进入阀芯运动副，避免阀芯卡滞，延长元件的无故障使用周期。

　　内部阀芯采用滑阀式结构，通过踏板的下压行程带动阀芯轴向移动，实现不同流道的通断切换，复位结构内置在阀体侧腔，松开踏板后阀芯可自动复位到初始通路状态，不需要额外的复位操作。阀体的各连接密封面均采用平面密封结构，加工时保证密封面的平面度与粗糙度要求，装配后可满足低压气动、常规水性流体的密封要求，不会出现渗漏问题。

　　从安装边界来看，这款脚踏阀的整体外轮廓尺寸适配常规工位的脚踏区安装空间，固定支耳的中心距符合通用脚踏阀的安装尺寸规范，替换同类型旧阀时不需要重新打孔调整安装位，可直接适配原有安装基座。管路接口采用标准圆柱管螺纹规格，可直接对接市面上常规的气动软管接头、低压流体管路接头，不需要额外加工转换接头。踏板的下极限位置距离安装基面预留了足够的安全间隙，即使踏板踩到底也不会与安装面发生硬碰撞，避免长期踩踏造成阀体变形或者踏板断裂。

　　设计过程中针对脚踏操作的受力特点做了结构强化，踏板与杠杆连接的部位做了加厚处理，可承受常规工况下的瞬时踩踏冲击力，不会因为偶尔的大力踩踏造成结构断裂。阀体的流道内壁做了光滑过渡处理，流体经过时的阻力损失较小，不会出现明显的压降，可满足常规工况下的流体流量输送要求。整体结构没有外露的易损小零件，日常维护仅需要定期检查密封件状态即可，不需要复杂的拆解维护流程，适合车间多工位批量部署使用。

　　在不同的应用场景下，这款脚踏阀可适配不同的密封材质，针对有弱腐蚀性流体的工况，可更换对应耐蚀材质的密封件，针对高温流体工况可选用耐高温密封件，阀体本身的结构强度可满足多数低压流体控制场景的使用要求。操作力的调校经过多轮验证，既不会因为操作力过小导致误触发，也不会因为操作力过大造成踩踏费力，适配多数操作人员的踩踏施力习惯。
