工业机柜用转舌式圆柱锁具结构

　　这款转舌式柜锁是工业柜体防护领域应用极广的基础五金件，日常在低压配电柜、工业控制柜、网络机柜、户外设备箱、仓储工具柜上都能见到它的身影，核心作用是通过锁止结构实现柜门的闭合限位，同时配合钥匙实现权限管控，避免非授权人员开启柜体触碰内部元器件、工具或物料，部分户外场景使用的同结构锁具还会在锁体与柜门接触位置加装密封胶圈，配合六角锁紧螺母的压紧力实现IP65左右的防护等级，阻挡雨水、粉尘进入柜体内部。

　　从结构设计逻辑来看，这款锁采用了同轴圆柱式布局，锁芯主体贯穿柜门的安装孔位，锁体中段设计有外螺纹段，配套的六角锁紧螺母从柜门内侧旋合在螺纹段上，通过调整螺母的旋合位置，可以适配1mm到5mm厚度范围内的不同柜门板材，不管是冷轧钢板柜体、不锈钢户外柜还是ABS工程塑料材质的设备箱，只要开好对应直径的安装圆孔就能完成装配，不需要额外加工异形定位槽，安装工序非常简便，现场装配时只需要在柜门上开出直径适配的圆形安装孔，将锁体从柜门外侧穿入，内侧套上垫片后旋紧六角螺母即可完成锁体固定，不需要复杂的定位工装，单人就能完成全部装配操作。锁芯的顶端设计有一字型钥匙驱动槽，配套的专用钥匙插入后旋转即可带动锁舌转动，锁舌采用了加长扁钢式设计，旋转90度即可完成锁止与解锁状态的切换，锁舌的长度经过匹配优化，锁止状态下会完全勾住柜体侧的锁扣折弯边，提供足够的拉紧力让柜门与柜体密封条紧密贴合，避免柜门因为设备运行振动出现松脱、异响的问题。

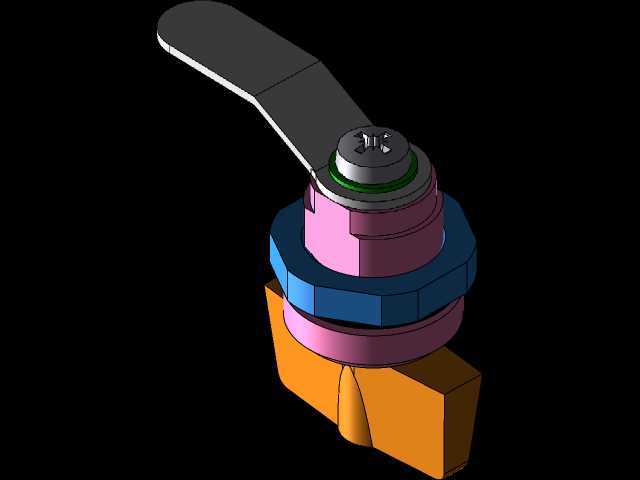

　　锁体的分层结构设计也充分考虑了长期使用的可靠性，锁芯与外锁套之间设计有耐磨衬圈，也就是图中锁芯根部的绿色环形部件，这个衬圈一般采用POM材质加工，既可以减少钥匙转动时锁芯与锁套之间的金属摩擦，降低转动阻尼提升操作手感，还能避免长期使用后锁芯出现径向晃动，延长锁具的整体使用寿命。锁芯尾部与锁舌的连接采用了扁位配合结构，不需要额外的销钉或者螺丝固定，装配时只需要将锁舌对准锁芯尾部的扁位推入即可完成卡合，后期如果需要更换不同长度的锁舌适配不同深度的柜体，只需要直接拔出旧锁舌替换新件即可，维护成本极低。

　　在实际选型应用中，这类锁具的安装边界需要重点关注几个参数：首先是锁体外径对应的柜门安装孔尺寸，常规款的安装孔直径一般在18mm到22mm之间，这款锁的安装孔直径适配19mm的标准工业柜安装孔，和市面上大部分同类型柜锁可以实现互换，不需要重新加工柜门就能完成旧锁替换；其次是锁体的有效螺纹长度，直接决定了能够适配的柜门最大厚度，选型时需要提前测量柜门的板材厚度，预留至少2mm的螺纹余量来保证锁紧螺母能够完全压紧，避免锁体出现松动；第三是锁舌的旋转半径，需要确认锁舌转动范围内没有柜体加强筋、走线槽或者内部安装的元器件干涉，避免出现钥匙转动到位但锁舌无法完全卡入锁扣的问题。

　　这类转舌锁的设计没有多余的冗余结构，所有部件都围绕可靠锁止、快速装配、长寿命使用三个核心目标展开，锁体外露部分一般采用锌合金压铸后镀铬或者喷塑处理，能够适应工业场景下的油污、盐雾、温差变化等恶劣环境，不会轻易出现生锈、卡滞的问题，内部锁芯的弹子结构经过精度匹配，钥匙插拔顺畅，互开率控制在极低的水平，满足工业场景下的安全管控要求。在很多户外通信基站、工厂车间配电柜的应用场景中，这类锁具往往可以做到十年以上无故障使用，除了定期在锁芯内添加少量润滑脂之外不需要额外维护，是工业柜体配套五金中性价比极高的基础部件。
