六开槽双旋钮保险柜锁具结构设计

　　做机械结构设计快十二年，经手的安防锁具类结构少说也有七八十套，这次拆解复现的这款六开槽双旋钮锁体，是保险柜安防锁组里非常经典的一款结构，很多商用保险柜、枪械存储柜、贵重物品保管箱的主锁组都在用类似的结构逻辑。先从实际应用场景说，这类锁体不是普通民用入户门的弹子锁，它的使用场景是对安防等级有明确要求的密闭存储柜体，比如企业财务室的保险柜、珠宝门店的展柜存储锁、单位涉密文件柜的主锁机构，还有部分工业设备的安全防护舱锁止结构，核心要求是防技术开启、锁止行程稳定、长期使用无卡滞，不会因为柜体轻微形变就出现锁舌无法复位的问题。

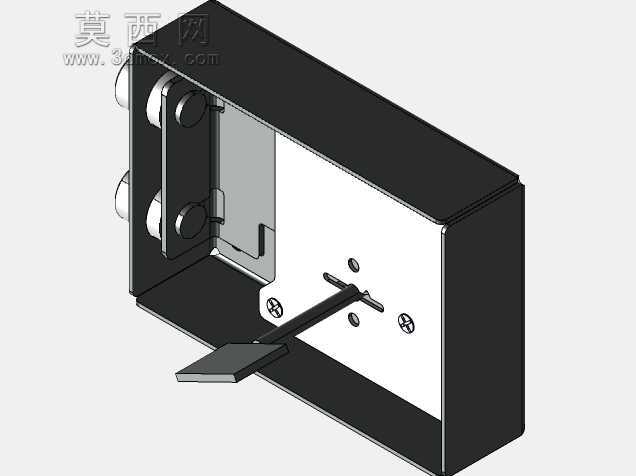

　　很多刚入行的结构工程师做锁体设计，容易先盯着外形画壳体，实际上这类安防锁的设计逻辑是反过来的，先定锁芯的开槽参数，再匹配锁舌的联动行程，最后才做外部壳体的封装。这款锁采用的六开槽锁芯结构，和普通三开槽、四开槽的锁芯比，密钥组合量提升了两个量级，钥匙转动整圈才能完成解锁动作，不存在半圈到位的虚位，能避免因为外力震动导致的锁舌意外回缩。双旋钮的布局不是为了好看，靠近锁芯上方的旋钮是主锁舌驱动，下方的旋钮是副锁舌联动，两个旋钮的转动角度有严格的互锁逻辑，主锁舌没有完全伸出到位的时候，副锁舌的旋钮是拧不动的，反过来副锁舌没有复位，主锁芯也无法完成闭锁动作，这种互锁结构能避免用户操作不到位导致的假锁问题，很多保险柜出现被盗的情况，往往不是锁被技术开启，而是用户没锁到位出现假锁，这个互锁结构就是专门解决这个痛点的。

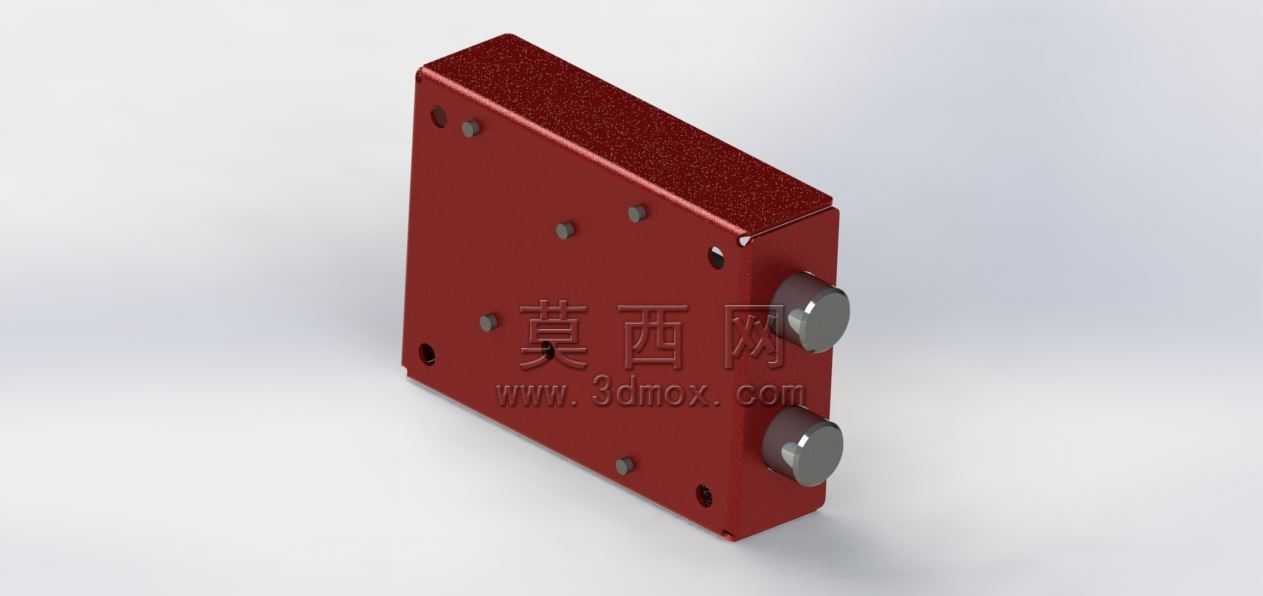

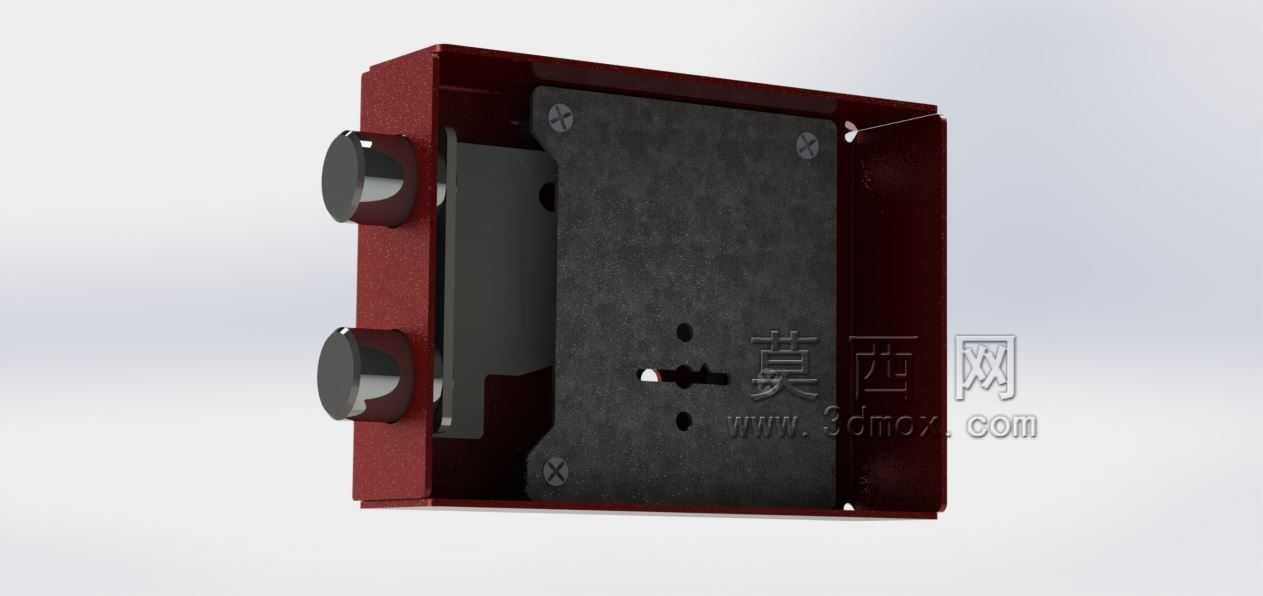

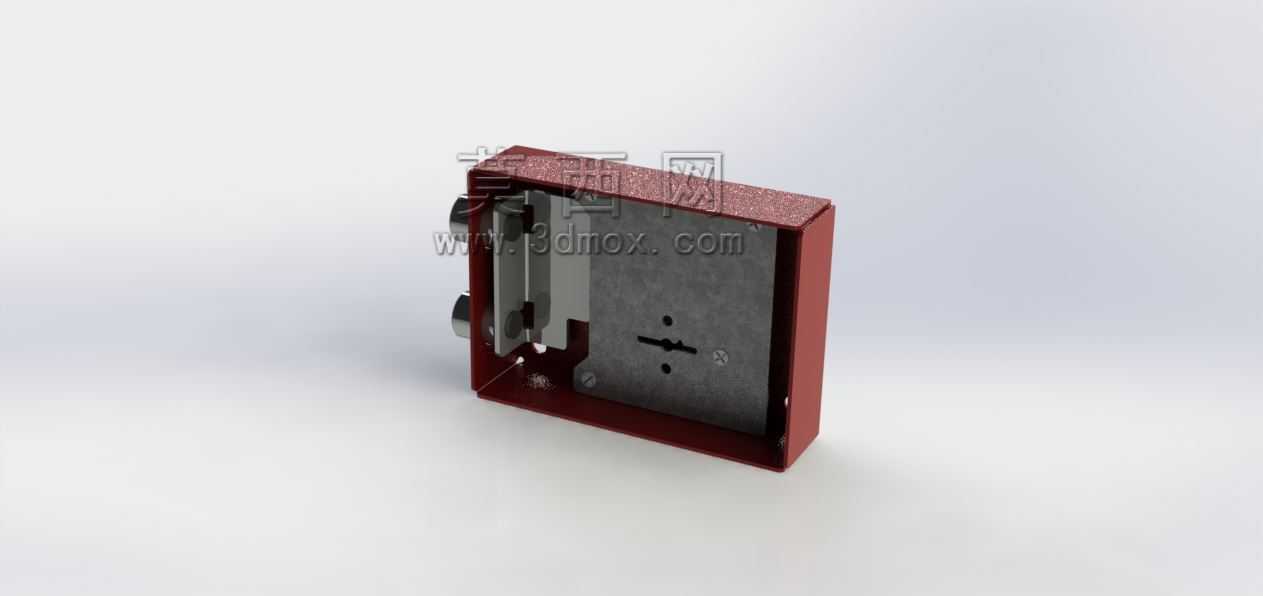

　　从安装边界来看，这款锁体的壳体采用方正的盒式结构，壳体侧面的安装孔位是按照安防柜体的通用安装间距做的，孔位公差控制在0.05mm以内，安装的时候不需要现场二次打孔，直接对准柜体预留的安装柱用螺丝固定就行，锁体整体嵌入柜体的安装槽内，外露部分只有两个旋钮和钥匙孔，外部没有可撬动的受力点。锁体的厚度刚好匹配常规保险柜门板的夹层厚度，不会出现突出门板内侧剐蹭内部存放物品的问题，锁舌的伸出行程是18mm，这个行程是经过反复验证的，太短的话锁舌插入柜体锁扣的深度不够，用撬棍施加外力容易把门板撬变形脱开，太长的话转动旋钮的阻力会变大，长期使用容易出现锁舌磨损卡滞。

　　设计的时候特意把锁芯的传动齿轮做了硬质氧化处理，锁舌的滑动接触面加了自润滑的尼龙衬垫，不需要定期加注润滑油，哪怕在南方潮湿的环境下使用二三十年，也不会出现锈死卡滞的问题。壳体上的固定孔位做了沉头设计，固定螺丝安装完之后和壳体表面齐平，不会突出表面影响锁体的嵌入安装，锁芯的钥匙孔做了防钻保护套，外部是硬质合金的衬套，电钻打上去会打滑，没法直接钻坏锁芯结构。很多人觉得锁具结构简单，实际上每一个孔位的位置、每一个零件的壁厚、每一处传动的间隙，都是经过上千次开关测试调整出来的，比如锁舌的倒角角度，做15度倒角的时候，锁舌伸出的时候如果和锁扣有轻微错位，能顺着倒角滑入锁扣，不会出现顶死的情况，如果倒角角度太大，锁止之后的配合间隙就会变大，门板会出现晃动，角度太小又起不到导向的作用，就这一个倒角的参数，前前后后调整了七次才定下来。

　　还有一个容易被忽略的设计细节，锁体内部的传动拨片做了弹性预紧结构，钥匙转动的时候不会有松散的旷量，每一个转动卡位都有清晰的段落感，用户转动钥匙的时候能明确感知到锁舌是伸出还是回缩的状态，不会因为没有反馈反复拧钥匙造成内部零件损坏。双旋钮的表面做了滚花处理，手上有汗或者戴薄手套操作的时候也不会打滑，旋钮和壳体的配合间隙控制在0.2mm，既不会因为间隙太小出现转动摩擦，也不会因为间隙太大让灰尘进入锁体内部影响传动。这类锁体在做结构验证的时候，要做一万次开关循环测试，还要做1000N的侧向拉力测试、500N的端面冲击测试，确保在极端外力作用下锁体不会开裂、锁舌不会回缩，所有的结构参数都是围绕安防这个核心需求做的，没有多余的装饰性设计，每一处结构都有它对应的实际功能。
