MB70-2ST型电气安装模块箱结构设计

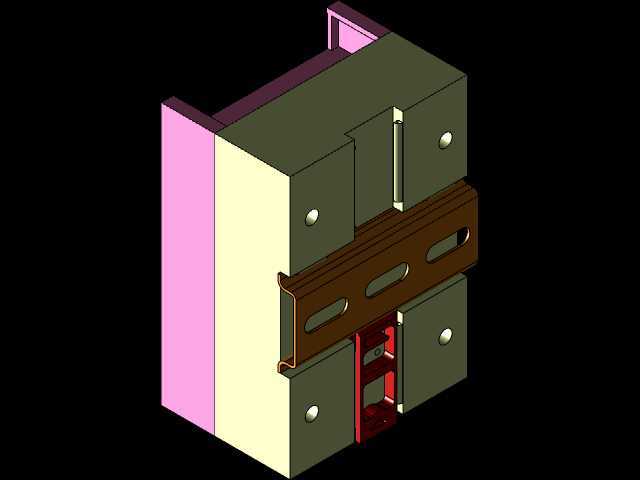

　　在低压配电末端的安装场景里，这类模块箱承担着微型断路器等终端保护元件的集成承载功能，常见于工业控制柜内部、楼宇配电竖井、设备现场的就地控制单元中，用来把零散的保护、分断器件规整到统一安装空间内，既可以避免元器件裸露带来的误触、积尘问题，也能让配电回路的排布更规整，方便后期运维人员快速定位回路、排查故障。从结构设计逻辑来看，这款模块箱采用分体卡装的结构思路，主体的绝缘基座预留了标准导轨安装位，适配行业通用的35mm标准电气安装导轨，不需要额外打孔固定，直接卡入导轨即可完成箱体的基础固定，安装效率比传统螺丝固定的箱体提升不少，也方便后期调整安装位置。箱体的侧部设置了多组进出线预留槽，不同方向的线缆可以从对应槽位进入箱体内部，

　　不需要现场额外开孔切割，减少施工过程中对箱体绝缘结构的破坏，进出线位置的边缘做了圆弧过渡处理，避免穿线时划伤线缆绝缘层，降低线路短路的隐患。箱体的防护盖板采用卡扣式固定，不需要额外的紧固件，日常检修时直接掀开盖板就能操作内部的断路器分合闸，盖板和基座的配合间隙控制在1mm以内，既保证开合顺畅，也能阻挡大部分灰尘进入箱体内部，适配常规工业现场的使用环境。从安装边界来看，这款模块箱的宽度适配双极微型断路器的安装尺寸，内部可以容纳2个标准模数的终端元件，箱体的深度控制在70mm级别，不会过多占用柜内的纵深空间，就算是安装在厚度较薄的壁挂式控制箱内，也不会出现盖板无法闭合的问题。箱体的绝缘基座采用阻燃绝缘材质，结构上做了加强筋设计，

　　在卡装导轨、插拔断路器的时候不会出现基座变形开裂的问题，基座上的元件安装位做了定位凸台，断路器卡入导轨后，侧面和凸台贴合，不会因为设备运行的振动出现元件移位、接线松动的情况。在实际工程应用中，这类模块箱往往和端子排、接触器等元件配合使用，设计时特意把进线侧的空间预留了足够的接线余量，就算是接入6平方毫米的多股铜芯线，接线完成后也不会出现线缆挤压盖板的情况，线缆弯曲半径符合低压配电施工的规范要求。箱体的侧边设置了扩展卡扣位，当需要扩容回路数量时，可以和同系列的模块箱并排拼接，拼接后相邻箱体的间隙均匀，整体外观规整，不需要额外的拼接配件，直接卡合就能实现多箱体的组合安装，适配不同回路数量的配电需求。不同于市面上通用的明装配电箱，

　　这款模块箱更侧重柜内集成安装的场景，没有设计外露的安装耳，整体外形更紧凑，所有的棱角都做了倒角处理，在柜内排布安装的时候不会划伤施工人员的手部，也不会刮损相邻元件的线缆外皮。内部的导轨安装位做了防脱设计，就算是长期承受断路器的重量、以及设备启停带来的振动，导轨也不会从基座上松脱，避免元件掉落引发的配电故障。箱体的分色结构也做了功能性区分，不同颜色的结构件分别对应基座、盖板、进线防护件，生产装配时不容易出现错装的问题，后期运维时也能通过颜色快速识别不同的功能区域，提升检修效率。在设计验证阶段，这类结构需要经过多次插拔测试、振动测试，确保在长期使用过程中卡扣不会失效、结构不会出现松动，同时要验证不同品牌的同规格微型断路器都能顺利装入，不会出现尺寸干涉导致元件无法安装的问题，还要保证接线完成后，带电部件之间的电气间隙、爬电距离都符合低压电器的相关安全标准，避免出现击穿、拉弧的安全隐患。
