多回路立式电气控制柜体结构设计

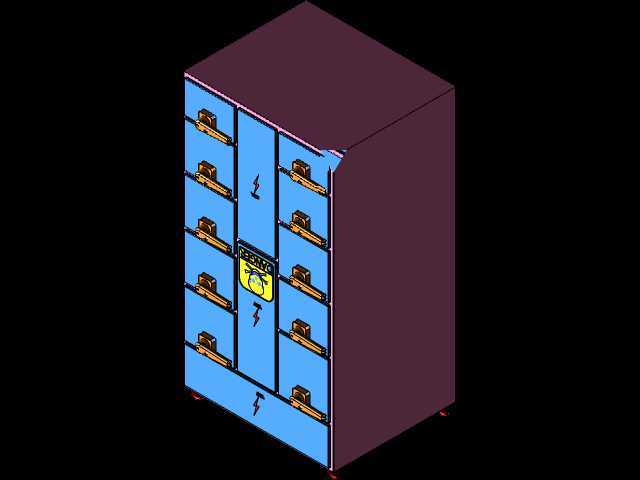

　　这款立式电气控制柜体的结构设计，首先要匹配工业现场多回路配电与设备控制的实际使用需求，在车间产线、小型动力站、配套设备集群的配电场景中，这类柜体需要同时承载多组断路器、接触器、继电器等电气元件的安装，还要兼顾现场操作的便捷性与后期运维的可达性。从结构布局来看，柜体采用立式落地安装形式，整体为长方体封闭结构，侧面与顶面采用整板折弯成型，保证柜体整体结构刚度，避免运输或现场安装过程中出现形变，影响内部元件安装精度与柜门闭合密封性。正面采用多单元独立柜门布局，左右两列对称排布多扇独立小柜门，中间设置竖向通长的操作与标识区，每扇小柜门对应独立的回路单元，运维人员可以单独打开对应回路的柜门进行检修操作，无需开启整面柜门，

　　既降低了误触其他带电回路的风险，也能减少柜体内部积灰的概率。每扇小柜门上都配置了独立的锁止结构，采用工业常用的旋转式柜锁，锁具安装位置统一在柜门靠近中间操作区的一侧，符合现场操作人员的开门操作习惯，锁具安装孔位在建模时就预留了标准的开孔尺寸，可直接适配市面上主流的MS系列柜锁，无需二次开孔加工。中间竖向区域除了张贴警示标识与回路铭牌外，还预留了总控操作元件的安装位，可根据实际使用需求安装总电源开关、急停按钮、状态指示灯等元件，操作人员无需打开柜门即可完成总电源通断与设备状态查看，符合工业现场的安全操作规范。柜体底部预留了进出线开孔位置，开孔边缘做了翻边处理，可配套安装电缆密封格兰头，既能固定进出电缆，也能防止灰尘、

　　蚊虫从线缆缝隙进入柜体内部，底部还预留了落地安装的固定孔位，孔位间距按照通用的槽钢安装基座尺寸设计，可直接通过膨胀螺栓固定在地面基座上，也可搭配槽钢底座进行抬高安装，适配车间地面存在积水或清洁冲洗的场景。在设计过程中，柜体内部预留了标准的电气安装梁安装位，安装梁采用通用的C型材导轨安装结构，可根据元件尺寸灵活调整安装高度，不同回路之间可根据需求加装金属分隔板，实现强弱电回路的物理隔离，减少电磁干扰对控制信号的影响。柜体的门板内侧预留了接地端子安装位，每扇柜门都通过软铜编织带与柜体主框架做可靠接地连接，避免柜门带电引发安全隐患，柜体框架的边角位置都做了圆角折弯处理，没有尖锐的外露边角，防止现场安装或运维人员磕碰受伤。从安装边界来看，

　　这款柜体的深度尺寸控制在常规电气柜的标准范围内，安装时后侧预留不小于200mm的散热与接线操作空间，左右两侧预留不小于100mm的柜门开启空间即可满足使用需求，正面操作区域预留不小于800mm的操作通道，符合工业车间配电设备安装的安全距离要求。柜体的门板与框架之间预留了密封胶条的安装槽，可粘贴发泡橡胶密封胶条，提升柜体的防护等级，可适配多数室内工业场景的防护需求，若用于多尘或潮湿场景，还可在建模基础上调整密封结构，加装防雨檐与通风过滤组件，拓展柜体的适用场景。在建模过程中，所有板件的折弯系数都按照常规冷轧钢板的加工参数设置，拆件时充分考虑钣金加工的工艺可行性，避免出现无法折弯或焊接难度过大的结构，所有安装孔位的位置精度都控制在钣金加工的常规公差范围内，加工完成后可直接进行组装，无需二次配钻，能有效缩短柜体的生产加工周期。
