紧凑型微型输水增压泵结构设计方案

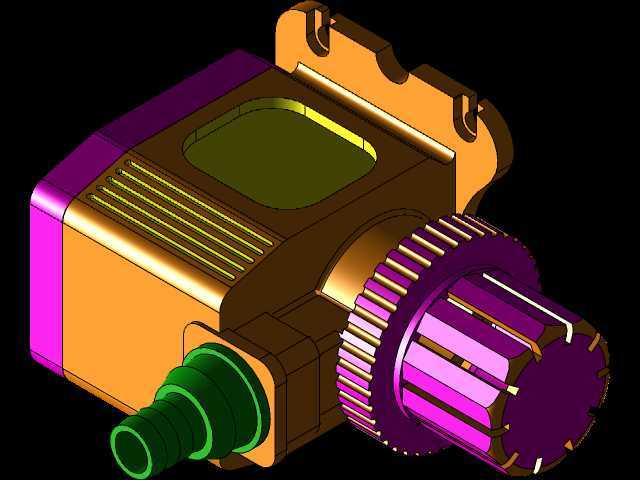

　　这款微型输水增压泵的结构设计，核心面向小流量流体输送场景的紧凑安装需求，在民用净水配套、小型冷却循环、实验室流体管路、家用供水增压等场景中，这类小体积泵体的适配性远高于常规工业级水泵。从实际使用逻辑出发，设计阶段首先锚定了小空间安装的边界约束，整体壳体采用一体化注塑成型的结构思路，顶部预留的挂装卡扣结构，可直接卡入标准DIN导轨或是设备内壁的预置挂点，不需要额外设计复杂的安装支架，侧面的阶梯状快插接口，适配常见的4分、6分柔性输水软管，接口处做了多层环形凸棱结构，软管插入后配合喉箍锁紧即可实现可靠密封，不需要额外缠绕生料带或是加装密封垫片，大幅降低现场安装的操作复杂度。

　　泵体的动力输出端采用带齿状防滑结构的调节旋钮设计，旋钮外圈的周向齿槽做了0.8mm的深度处理，即便操作人员手上沾有水渍或是油污，也能稳定拧动调节输出流量，旋钮端面的开槽结构可配合一字螺丝刀进行锁止固定，避免设备运行过程中因管路振动导致旋钮移位，出现流量偏移的问题。壳体侧面的散热筋条沿流体流动方向平行布置，既可以在泵组长时间连续运行时增大壳体与空气的接触面积，带走电机运行产生的热量，同时筋条的走向与安装方向匹配，不会在表面积留冷凝水或是灰尘，降低长期使用过程中的积污腐蚀风险。顶部的方形视窗采用透明PC材质嵌装在壳体预留的槽位内，不需要拆解泵体即可直接观察内部叶轮的运行状态，日常巡检时可以快速判断是否存在叶轮卡滞、气蚀的问题，视窗与壳体的配合处采用周向超声焊接工艺，避免长期使用后出现渗水漏液的问题。

　　从内部结构的匹配逻辑来看，这款泵的流道设计采用了渐扩式进水结构，进水端的阶梯接口直接连通叶轮腔的进水口，减少流道的直角转弯，降低流体进入叶轮时的紊流损失，叶轮采用离心式结构设计，匹配小流量高扬程的输出特性，在10米扬程的工况下依然可以保持稳定的流量输出，满足高层住户家用供水增压、小型设备冷却循环的压力需求。壳体的壁厚设计做了差异化处理，接口位置、安装挂耳位置的壁厚加厚至3.2mm，承受管路拉扯、安装应力时不会出现开裂，非受力位置的壳体壁厚控制在1.8mm，在保证结构强度的前提下尽可能压缩整体重量，整泵带电机的总重量控制在0.8kg以内，壁挂安装时不会对安装基面造成过大的负载。

　　在安装边界的适配设计上，整泵的轴向总长度控制在120mm以内，最大径向尺寸不超过70mm，挂耳的安装孔位间距采用通用的60mm标准尺寸，可直接替换市面上同规格的老旧微型泵，不需要重新在安装基面打孔，降低设备替换的改造成本。进出水接口的中心高度与壳体底部的距离保持一致，水平安装时进出水管路可以保持水平走向，避免管路出现弯折导致的流阻增大。电气接线端布置在泵体顶部的视窗侧方，接线口做了向下的倾斜角度，即便管路出现凝露滴水，水珠也会顺着接线口的斜面流下，不会渗入接线腔造成电气短路，接线腔内部预留了接地端子的安装位，符合民用电气设备的安全规范要求。

　　实际工况适配层面，这款泵的过流部件均采用耐腐材质设计，可兼容常温清水、轻度腐蚀性的净水药剂溶液等介质，长期使用不会出现结垢或是腐蚀的问题，叶轮与泵腔的配合间隙控制在0.2mm，既可以保证运转过程中不会出现刮擦异响，又能减少内部回流损失，提升泵组的运行效率。泵体的整体外形做了圆弧过渡处理，没有尖锐的棱角，在民用场景安装使用时不会出现磕碰划伤的问题，外壳材质选用阻燃级ABS材料，即便电机出现异常过热的情况，也不会出现壳体引燃的安全隐患。
