潜水螺旋桨式射流混合曝气设备结构

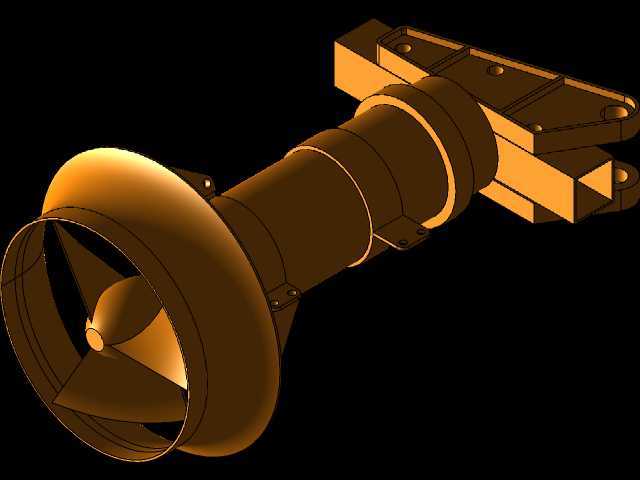

　　这款潜水式螺旋桨射流混合设备，主要应用在市政污水处理厂的生化池、厌氧反应池，以及工业废水处理的均质调节池场景中，也可用于河道治理的水体增氧、水产养殖池的水循环增氧作业，在需要水下推流、介质混合、充氧曝气的工况下都能适配。设备整体采用卧式安装结构，前端为带导流罩的螺旋桨推进段，中段为动力传动与密封舱段，后端为安装固定支架段，整体结构紧凑，所有外露部件都做了圆弧过渡处理，避免水下作业时缠绕水中的纤维、杂物，降低运行阻力。

　　从功能设计上看，设备依靠螺旋桨高速旋转产生的射流效应，一方面推动池内水体形成大尺度的环流，避免活性污泥在池底沉积板结，让池内的污水、活性污泥、溶解氧充分混合，保证生化反应各区域的污泥浓度、溶解氧浓度均匀；另一方面，射流形成的负压区会卷吸空气，通过叶轮的剪切作用把空气粉碎成微气泡，大幅提升氧气的传质效率，相比传统的曝气头设备，其服务面积更大，混合均匀度更高，不会出现局部曝气死角。

　　设计过程中，首先考虑的是水下工况的密封可靠性，中段的动力舱采用双端面机械密封结构，所有静密封面都采用O型圈压紧密封，能保证长期在水下数米深度运行时不会出现渗漏问题，避免内部的动力部件进水损坏。前端的导流罩采用渐扩式流道设计，入口处做了圆滑的导圆处理，能有效降低进水的紊流损失，提升螺旋桨的推进效率，螺旋桨叶片采用三元流曲面设计，叶片的安装角经过流场仿真优化，在保证足够推力的同时，降低叶片表面的气蚀风险，延长叶轮的使用寿命。

　　安装边界方面，设备后端的安装支架设置了两个对称的安装平面，每个平面上预留了两个螺栓安装孔，安装时可直接通过膨胀螺栓或者化学螺栓固定在池壁的预埋钢板上，也可配合导杆实现升降式安装，方便后期提吊维护。设备整体的径向尺寸控制在适配常规池体预留安装空间的范围内，轴向长度经过优化，不会因为过长导致运行时出现悬臂振动，安装时需要保证设备的轴线与池壁平行，距离池底的高度保持在合理区间，避免推流时直接冲刷池底造成污泥翻涌，同时要保证设备前端的螺旋桨区域没有遮挡物，预留足够的进水空间，避免出现进水不足导致的振动、效率下降问题。

　　在结构细节上，螺旋桨前端设置了整流帽，能梳理进入叶轮的水流，降低叶轮入口的水力损失，导流罩与中段壳体的连接采用法兰螺栓连接，连接处做了止口定位，保证同轴度的同时也方便拆卸维护叶轮。后端的安装支架采用箱型焊接结构，具备足够的结构强度，能承受设备运行时产生的反推力，以及水流波动带来的冲击载荷，支架上的安装孔设计成长圆孔形式，允许安装时做小范围的位置调整，降低现场安装的对位难度。设备的过流部件表面都做了光滑处理，减少污垢附着，同时材质选用具备耐污水腐蚀的牌号，能适应不同酸碱度的污水工况，延长设备的整体服役周期。

　　实际选型应用时，可根据池体的容积、水深、介质浓度来匹配对应功率的型号，不同型号的螺旋桨直径、整体长度会做对应调整，但整体的结构形式保持一致，这种模块化的设计思路也能降低生产制造的成本，减少备件的储备种类。在流场设计阶段，通过CFD仿真对不同转速下的池内流场进行模拟，调整螺旋桨的叶片数、叶片安装角，保证在额定转速下，池内的水体流速不低于污泥不沉积的临界流速，同时让充氧效率达到最优区间，避免出现动力浪费。设备运行时的水流从导流罩入口进入，经过螺旋桨加速后从后端喷出，形成的射流束会带动周围的水体一起流动，在池内形成整体的循环，不存在混合死区，相比传统的潜水搅拌器，其兼具混合与曝气充氧的功能，能减少池内的设备安装数量，降低工程的整体投资与后期的维护工作量。
