小型集成式臭氧发生装置结构设计

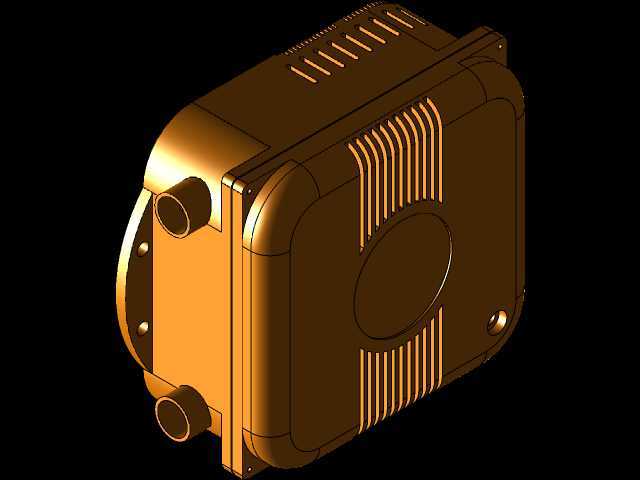

　　这款臭氧发生装置的结构设计，首先要考虑的是不同场景下的安装适配性，从民用空间消毒到小型水处理系统的配套，都需要设备在有限的安装空间内完成固定，所以外壳整体采用了带圆角的方型壳体结构，边角做圆弧过渡一方面是避免安装维护时的锐边划伤，另一方面也能降低壳体应力集中的风险，在设备受到轻微磕碰时不容易出现开裂。壳体侧面预留的两个管状接口，分别对应臭氧输出与气源接入的通路，接口的同轴度在建模时做了严格约束，保证外接管路时不会出现错位别劲的情况，接口根部做了加厚凸台处理，能承受管路插拔与长期震动带来的载荷，避免接口根部断裂漏气。

　　设备上表面与侧面设计的多组平行散热筋，并不是随意排布的装饰结构，而是根据内部臭氧发生模块的发热位置对应布置的，发生模块工作时高压放电会产生持续热量，如果热量堆积会直接导致臭氧分解效率下降，还会加速内部电子元件的老化，所以散热筋的高度、间距都经过匹配计算，既保证足够的散热面积，又不会因为筋条过密导致积灰难以清理，筋条走向顺着设备自然对流的风道方向，不需要额外加装散热风扇就能依靠空气自然循环带走热量，降低设备整体的运行噪音与故障点。

　　壳体正面的圆形凹陷区域，是预留的功能标识或者状态指示灯安装位，凹陷结构可以避免指示灯突出壳体被磕碰损坏，同时也能让标识粘贴后不会因为日常擦拭出现边缘起翘。壳体周边预留的安装孔位，分布在四个边角的凸台上，凸台做了沉头设计，安装螺丝拧入后不会突出壳体表面，既保证安装后的外观平整，也能避免螺丝突出剐蹭周边管线。在内部结构的布局上，高压发生模块、放电腔体、控制电路三个核心部分做了分区隔离，高压部分与低压控制部分之间预留了足够的安全爬电距离，避免高压干扰控制信号或者出现打火风险，放电腔体的位置靠近散热筋密集的区域，保证工作时产生的热量能最快传导到外壳散出。

　　在实际应用场景中，这类小型臭氧发生器常被用于小型饮用水处理终端、空间消杀设备、果蔬清洗机的配套部件，所以设计时除了考虑功能实现，还要兼顾设备的密封性能，壳体上下盖的合模面预留了密封槽，可以嵌入橡胶密封圈，防止外部的水汽、灰尘进入设备内部，适配潮湿的安装环境，比如卫浴空间消毒、水产养殖小型水体处理这类高湿度场景下，也能保证设备长期稳定运行。气源接口的尺寸选用了通用的管路适配规格，不需要额外定制转接头就能和常见的气泵、输气管路连接，降低配套使用的适配成本。

　　建模过程中对壳体的壁厚做了均匀化处理，避免壁厚差异过大导致注塑生产时出现缩痕、翘曲等缺陷，所有的转角位置都做了圆角过渡，不只是外表面，内部的筋条与壳体连接的位置也都做了圆角处理，减少注塑时的应力集中，提升壳体的结构强度。设备的整体安装边界控制得比较紧凑，不需要占用太大的安装空间，不管是壁挂安装还是嵌入到其他设备内部都能适配，安装孔的位置尺寸也做了通用化设计，和市面上同规格的臭氧发生器安装孔位保持兼容，替换旧设备时不需要重新打孔固定，降低现场改造的工作量。

　　另外在结构细节上，壳体的开合结构采用了隐藏式卡扣加螺丝固定的组合方式，日常维护清理内部积灰时不需要完全拆下所有螺丝，松开固定螺丝后就能通过卡扣翻开上盖，维护完成后扣合卡扣拧紧螺丝就能保证密封，相比全螺丝固定的结构维护效率更高，相比全卡扣结构的密封可靠性更好。散热筋的端部也做了小倒角处理，在生产搬运过程中不会因为筋条边缘锋利划伤操作人员，这些细节虽然不影响核心功能，但都是实际批量生产与现场使用中必须考虑的工程问题，也是三维结构设计中不能忽略的部分，毕竟所有的结构设计最终都要服务于实际生产与使用场景，脱离实际应用的建模只是没有工程价值的外观造型。
