卡坦桌游拼接式边界固定配件

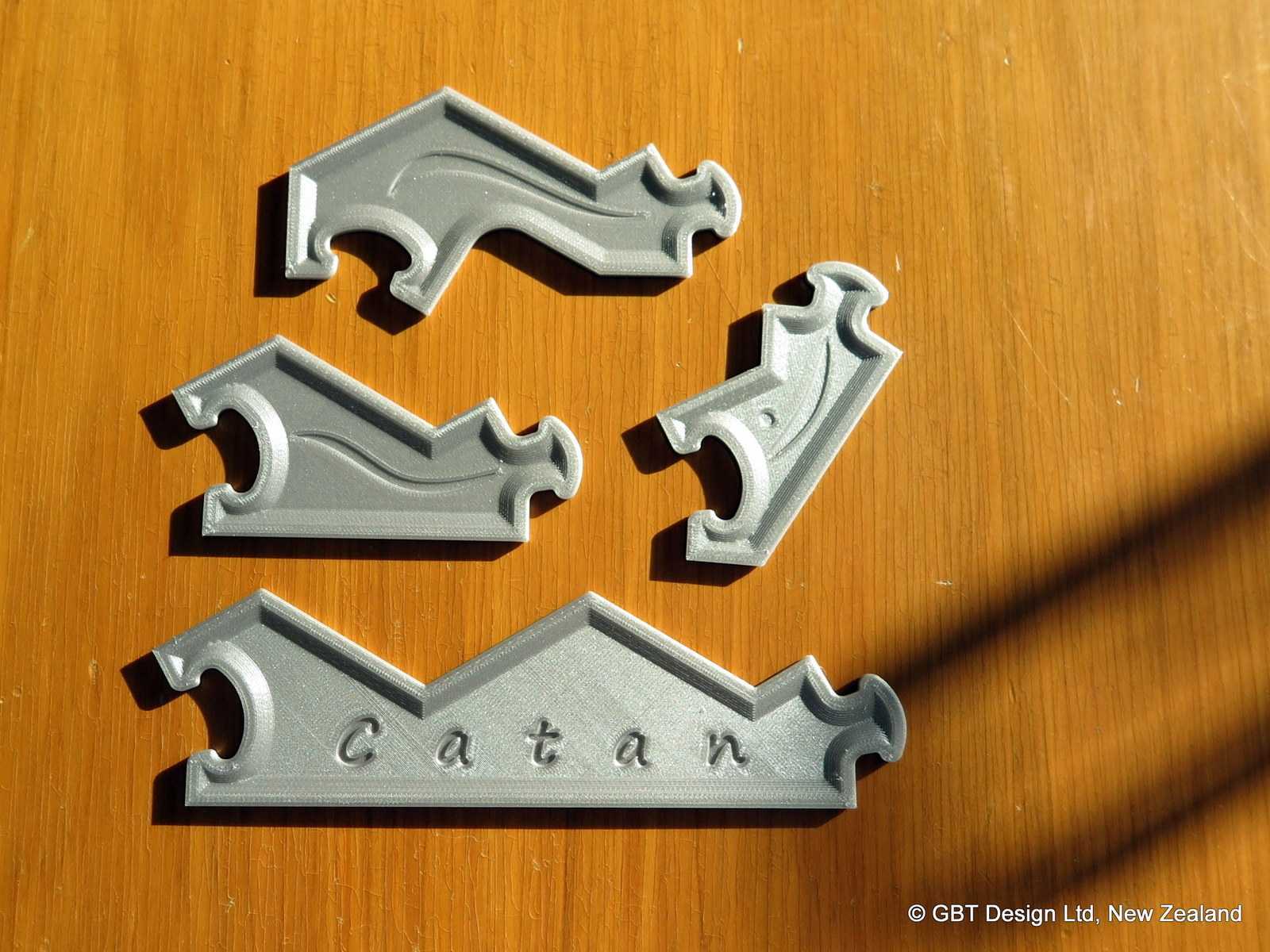

　　这套拼接构件主要面向桌面游戏场景的棋盘固定需求，解决传统纸质或软质棋盘在使用过程中易移位、边缘翘曲、板块拼接错位的常见问题。从结构设计逻辑来看，构件采用了凹凸互锁的榫卯式拼接结构，相邻构件的公头与母槽采用过盈配合设计，配合面预留了0.15mm的装配公差，既保证拼接后无明显旷量，又能在多次拆装后不出现卡滞或磨损松脱的问题。构件的整体轮廓贴合卡坦棋盘的六边形板块排布逻辑，不同长度的直边段、转角段可组合围合出完整的棋盘边界，每个构件内侧设置有与棋盘板块厚度匹配的限位挡边，挡边高度为2.5mm，刚好卡入板块侧边的预留间隙，避免游戏过程中触碰板块导致的位置偏移。从实际使用场景出发，这类构件适配常规1.8-2.2mm厚度的纸质、

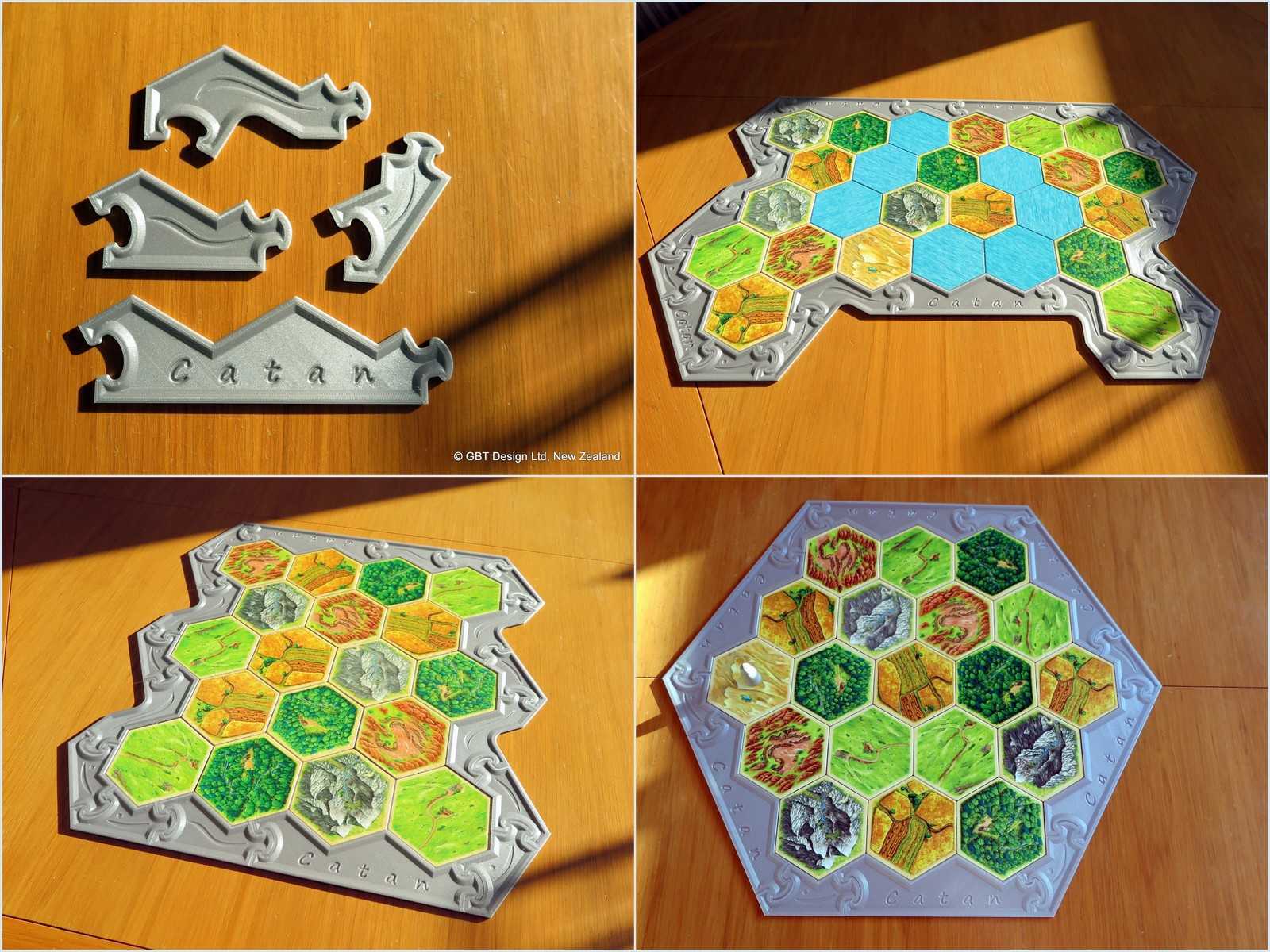

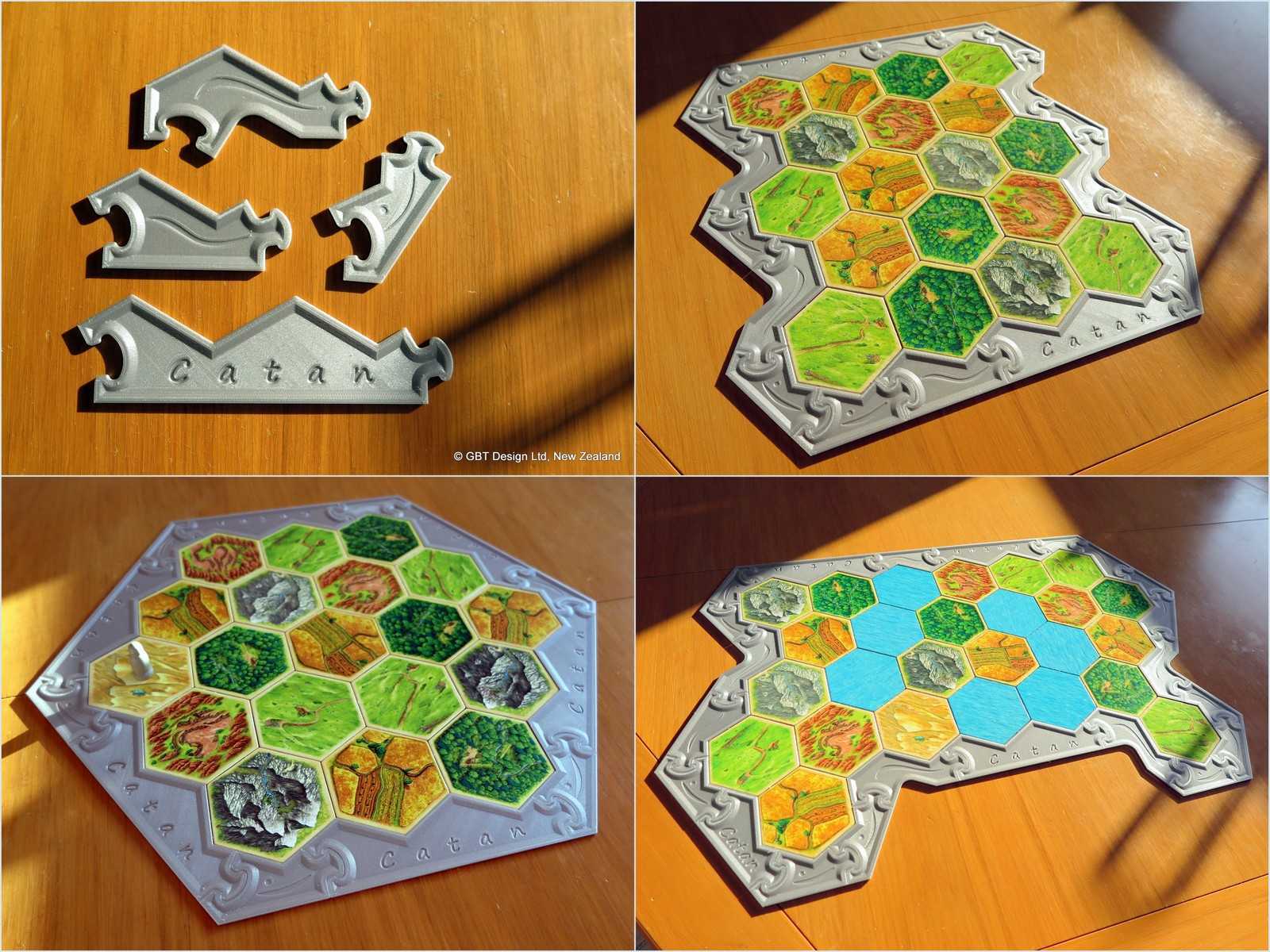

　　亚克力或木质卡坦扩展板块，安装时无需额外粘接或固定件，仅需沿棋盘外围依次卡合拼接即可，围合后的整体边界可将所有棋盘板块约束在固定区域内，即使桌面存在轻微倾斜或者游戏过程中频繁挪动板块，也不会出现整体散架、板块错位的情况。设计过程中针对原有同类配件的锁合间隙过大、拼接后易松脱的问题，对连接端的卡扣形状做了优化，将原有直角卡扣改为带圆弧导向的楔形卡扣，卡扣根部做了R0.8mm的圆角过渡，避免3D打印过程中出现应力集中导致的卡扣断裂问题，同时卡扣的插入端做了15度的导向斜角，降低拼接对位的难度，即使是首次使用的用户也能快速完成组装。构件的外轮廓做了流线型的曲面过渡，没有尖锐的棱角，避免使用过程中划伤手部，表面预留了字符标识的雕刻位，

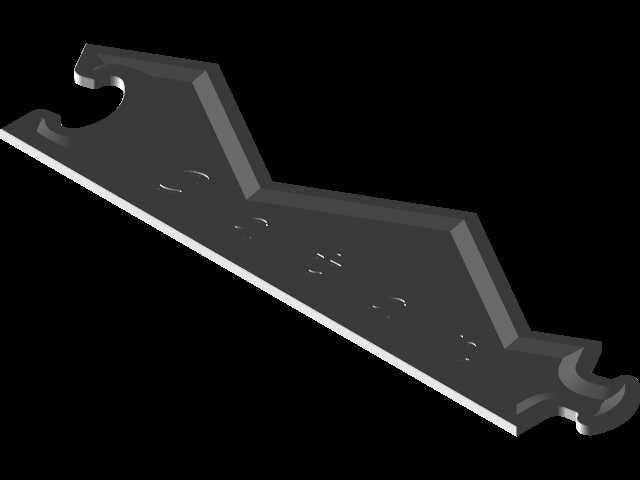

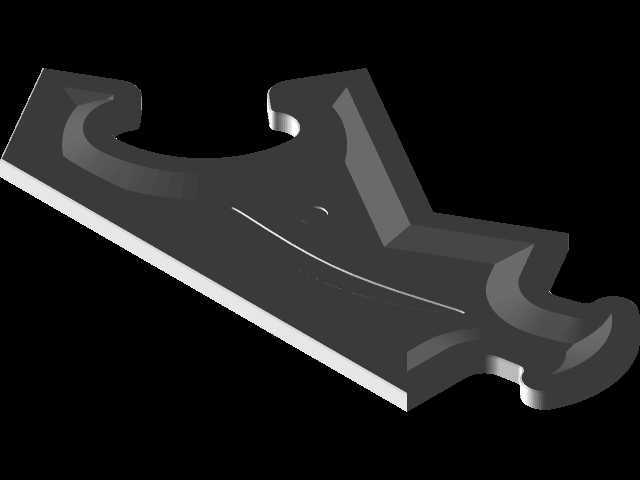

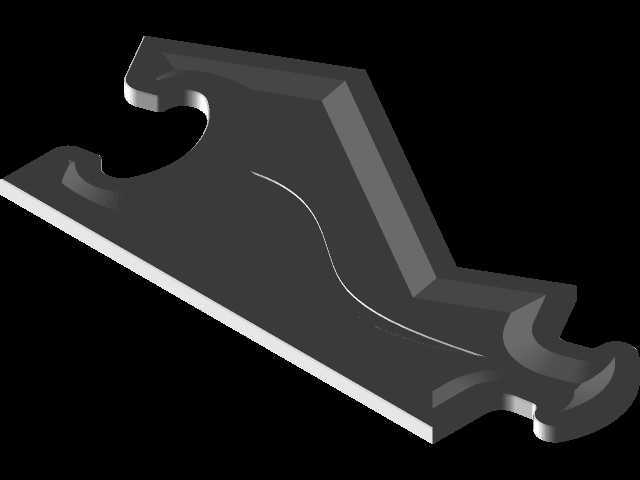

　　可直接在打印时一体成型主题字样，无需后续二次加工。从安装边界来看，单段直边构件的长度适配标准六边形板块的单边长，转角构件的角度匹配六边形板块120度的拼接夹角，整套构件组合后围合的内部尺寸刚好容纳标准尺寸的卡坦棋盘基础版加常规扩展板块，外围尺寸比棋盘整体大12mm，不会占用过多桌面空间，同时预留了足够的手指操作空间，方便拿取边界附近的板块或游戏配件。构件的壁厚设置为2mm，在保证整体结构强度的前提下尽可能降低材料消耗，背面做了均匀的网格状加强筋，加强筋厚度1mm，高度1.2mm，既可以避免大平面打印过程中出现的翘曲变形，又能提升构件的抗弯折性能，即使不小心掉落到地面也不会出现断裂或变形。这类构件除了桌面游戏的棋盘固定用途外，

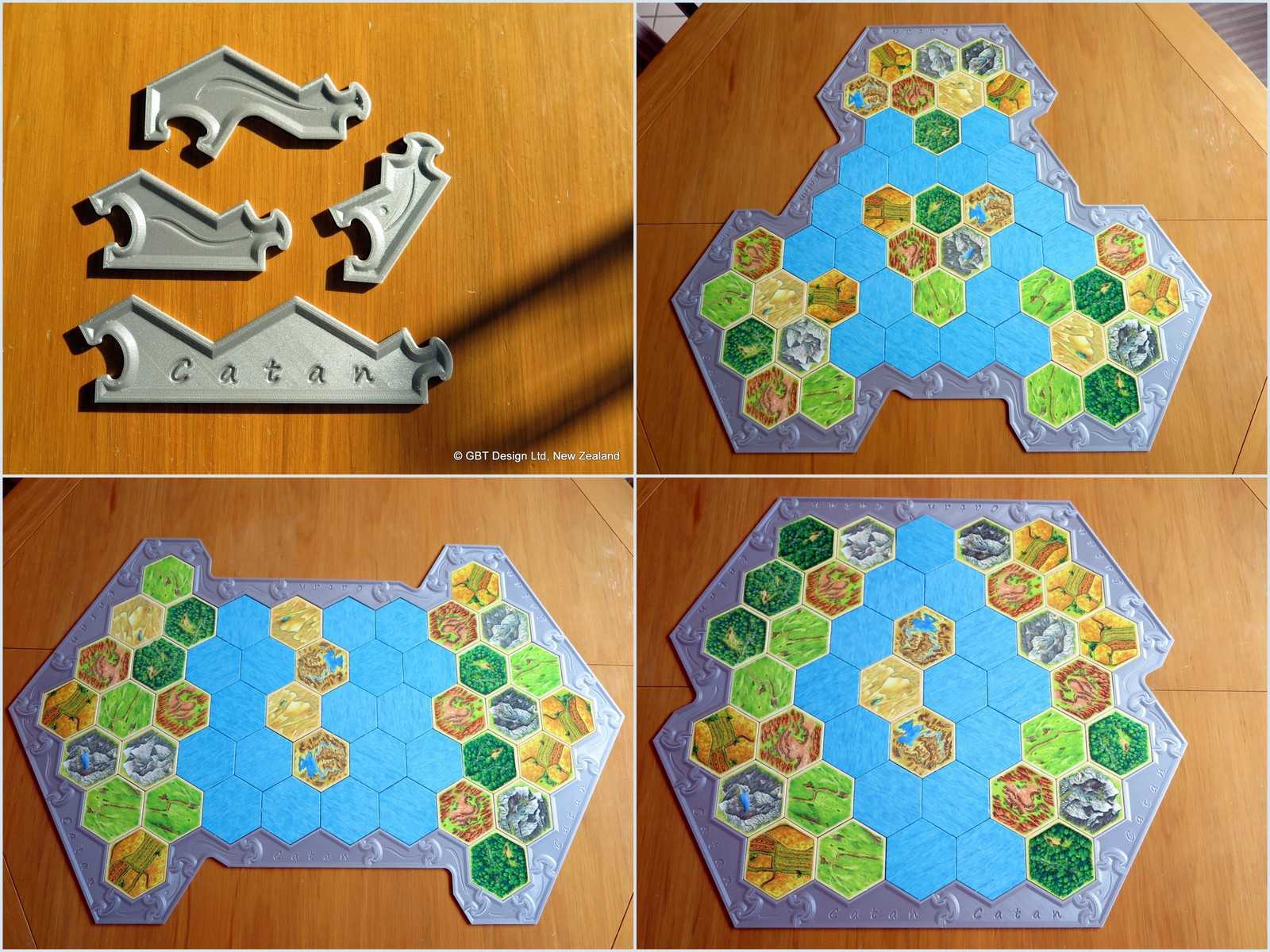

　　也可作为小型模块化展示台的边界固定件使用，通过更换不同长度的拼接段，可灵活组合出不同形状、不同尺寸的围合区域，适配小型零件分类摆放、手办场景围边等多场景的固定需求。拼接结构的通用性设计使得同系列的构件可以无限扩展拼接，不受固定尺寸的限制，用户可根据自身使用需求自由组合段数，调整围合区域的大小。在建模过程中，所有配合面都做了拔模斜度处理，拔模角度为1度，适配FDM3D打印的工艺要求，打印时无需添加支撑即可完成所有结构的成型，降低打印难度和后处理工作量，构件的所有边角都做了圆角处理，最小圆角半径不小于0.5mm，避免打印过程中出现层间结合不良的问题，同时提升成品的握持手感。
