手动齿轮驱动柱塞传动机构三维设计

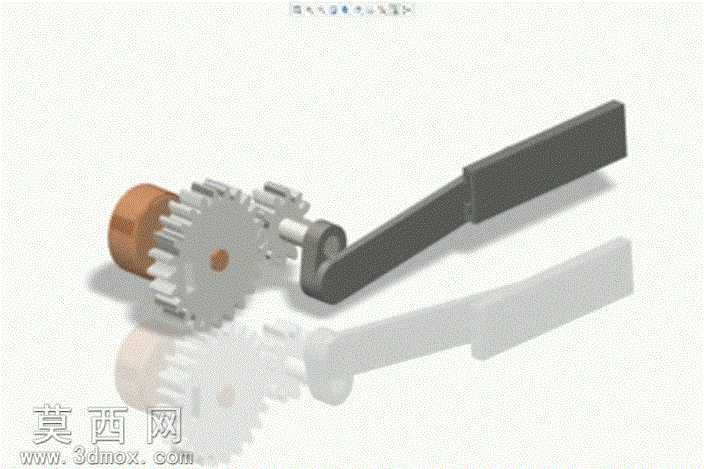

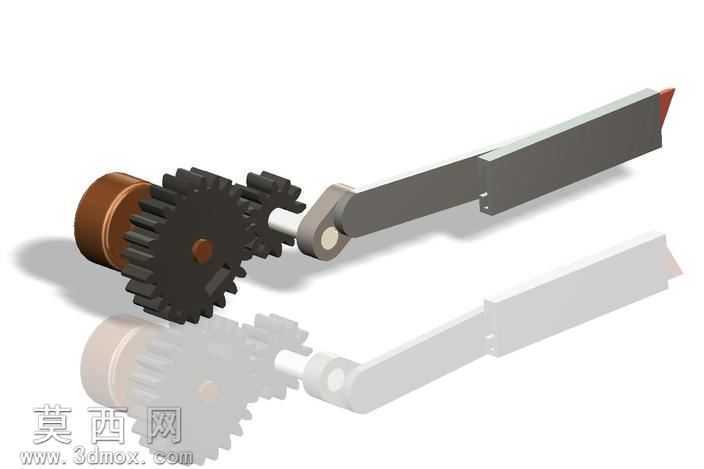

本作品为手动驱动式柱塞传动机构的三维建模设计，整体建模过程围绕机械运动逻辑展开，首先完成核心传动构件的参数化绘制：第一步构建手动操作的长柄摇臂构件，根据手动施力的人机工程尺寸确定摇臂的长度与握持段截面尺寸，握持段做圆角过渡处理避免应力集中，摇臂与转轴连接端设计匹配的轴孔结构，预留装配间隙保证转动顺畅。接下来完成齿轮传动副的建模，根据传动比要求确定主动齿轮与从动齿轮的模数、齿数、齿顶高系数等参数，绘制渐开线齿形轮廓，通过阵列命令完成全部轮齿的生成，齿轮中心设置与传动轴匹配的安装孔，主动齿轮与摇臂转轴做同轴约束，保证摇臂转动时可直接驱动主动齿轮旋转。随后完成柱塞构件的建模，柱塞主体为圆柱结构，与从动齿轮的偏心轴段做运动配合，将齿轮的旋转运动转化为柱塞的直线往复运动，柱塞端部的铜质密封段单独建模，通过材质区分密封段与主体结构，还原柱塞的实际功能分区。建模过程中对所有装配配合关系做运动仿真校验，检查齿轮啮合是否存在干涉、摇臂转动全行程中柱塞的运动是否顺畅，对存在干涉的齿形倒角、轴端圆角做参数调整，保证整个机构的运动逻辑符合机械设计原理。渲染阶段采用哑光金属材质赋予齿轮与摇臂构件，模拟普通碳钢的表面质感，柱塞端部的密封段采用铜质金属材质，调整反射参数还原铜材的暖调金属光泽，背景采用浅素色衬托构件轮廓，添加柔和的环境阴影突出机构的立体层次，清晰展现各构件的装配位置与连接关系。整个设计完整还原了手动柱塞机构的运动传递路径，从手动输入到齿轮减速再到柱塞往复运动的结构逻辑清晰，各构件的尺寸比例符合常规手动机械的设计规范，可作为机械原理教学演示、小型手动柱塞类设备结构参考的三维数字化模型。
