工业设备用脚踏控制开关结构设计

　　在各类工业生产场景中，双手往往需要持续处理工件、操作加工设备主体，这时候脚踏控制元件就成了解放双手、提升操作效率的核心配套部件，这款脚踏开关的结构设计，正是围绕工业现场的实际操控需求展开的。从实际应用场景来看，这类脚踏开关广泛适配冲压加工、焊接作业、机床上下料、包装线辅助操控等场景，操作人员无需抬手触发控制按钮，仅通过脚部踩踏动作就能完成设备启动、停止、模式切换等指令输出，既能够减少手部操作的移动行程，也能在双手持握工件的状态下完成控制操作，大幅降低操作过程中的动作冗余。

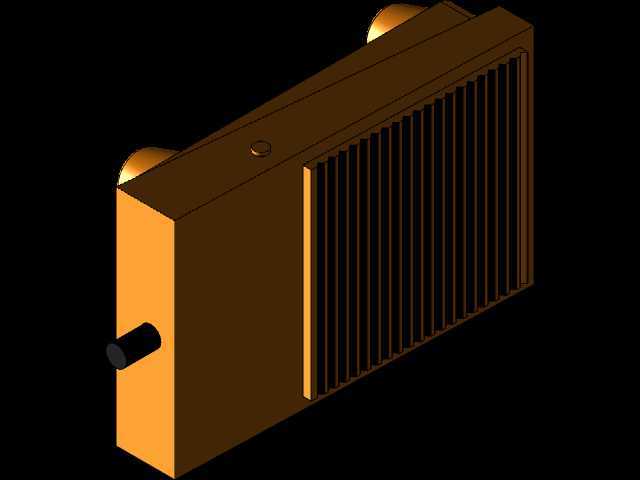

　　从功能特性层面看，这款脚踏开关采用全封闭的壳体结构，壳体外侧设置有密集的防滑格栅结构，一方面能够提升壳体整体的结构强度，避免车间内工件磕碰、工具坠落造成的壳体破损，另一方面格栅结构也能在脚部接触时增加摩擦力，防止鞋底沾有切削液、油污时出现打滑误触的问题。壳体侧面伸出的触发轴结构，内部连接触点触发机构，踩踏动作通过踏板传递到触发轴，进而驱动内部触点完成通断切换，触发行程设计符合人体工学的脚部活动范围，不会出现踩踏行程过短导致的误触发，也不会因为行程过长造成操作疲劳。壳体两端的凸起结构，是为内部接线端子预留的走线空间，能够让外接电缆从壳体侧端平顺引出，避免电缆从壳体底部引出时被设备底座压损，也能减少电缆弯折造成的线芯断裂问题。

　　在设计思路上，这款脚踏开关没有采用外露式的踏板结构，而是将触发结构整合在壳体内部，整体外形趋近于规整的长方体，没有过多外凸的易损结构，能够适配车间地面、设备底座旁、操作工位下方等多种安装位置，即使在有金属碎屑、切削液飞溅的加工场景中，封闭壳体也能阻挡杂物进入内部触点区域，降低触点接触不良、短路等故障的发生概率。壳体的边角做了小圆弧过渡处理，既能够避免尖锐边角划伤操作人员的裤腿、脚部，也能在搬运、安装过程中减少磕碰造成的漆面脱落、壳体变形问题。

　　从安装边界与尺寸适配角度来看，这款脚踏开关的整体宽度适配成年人脚部的平均宽度，踩踏区域的长度能够覆盖前脚掌的接触范围，安装时不需要预留过大的操作空间，仅需要在工位下方预留出略大于壳体外形的平面位置即可，既可以通过底部的安装孔直接固定在地面基板上，也可以放置在防滑橡胶垫上作为移动式操控元件使用。壳体的高度设计兼顾了踩踏的舒适度与结构强度，不会因为壳体过高导致脚部需要过度抬起，也不会因为壳体过薄造成内部触点机构的安装空间不足。内部的触点模块采用模块化设计思路，后续维护时可以直接拆开壳体更换触点组件，不需要整体更换整个开关，能够降低现场的维护成本。接线区域预留了足够的端子安装空间，能够适配不同线径的控制电缆，接线完成后可以通过侧端的密封结构锁紧电缆，避免电缆被拉扯时出现接线松脱的问题。

　　在实际选型适配时，这类脚踏开关可以接入设备的控制回路，作为手动控制按钮的补充操控元件，尤其适合需要双手持续作业的工位，相比手部操控的按钮，脚踏控制的响应速度更快，操作人员的视线不需要离开加工区域就能完成控制操作，能够提升作业过程的安全性。整体结构没有复杂的传动部件，活动部件仅为触发轴与内部的触点复位结构，长期使用的磨损量极小，能够适配工业现场高频次的踩踏操作需求，复位弹簧的弹力经过调校，踩踏时的反馈力度清晰，操作人员能够通过脚部的触感明确感知触发状态，避免出现触发不到位的问题。
