600×300规格矩形百叶式通风构件

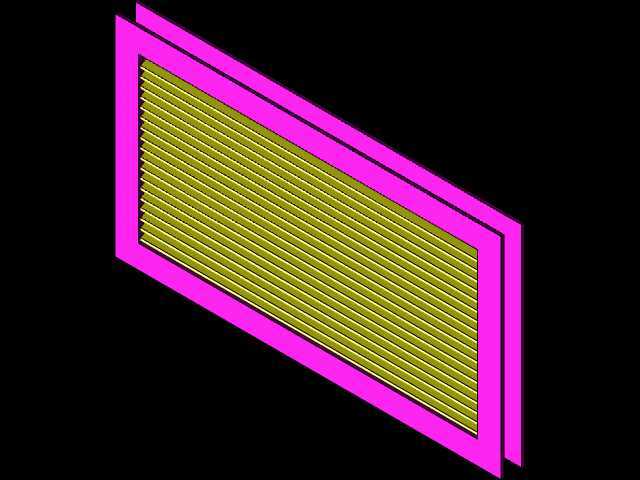

　　在工业厂房侧墙通风、设备柜体散热、建筑风道末端布设等场景里，这类矩形百叶通风构件的应用覆盖度极高，不同于圆形风口适配圆形风管的特性，600mm×300mm的矩形尺寸刚好匹配常规矩形风管的接驳规格，也能适配电控柜、机组外壳的预留开孔尺寸，在实际选型时不用额外做变径转接，能减少现场安装的拼接工序，降低风道漏风的概率。从结构设计来看，这款通风构件采用双层边框嵌套的形式，外层边框作为安装固定的承载结构，预留的安装边宽度刚好适配常规自攻螺丝、抽芯铆钉的固定间距，安装时可以直接贴合墙面或者设备壳体表面，不用额外加装衬垫框架；内层边框用来固定百叶栅格，两层边框之间留有微小的装配间隙，既可以抵消加工时的尺寸公差，也能在安装时微调水平度，

　　避免百叶栅格出现倾斜导致的通风导流方向偏差。百叶部分采用等间距平行排布的斜向叶片，叶片的倾斜角度经过实际通风效率测算，既可以保证气流通过时的阻力处于较低区间，满足额定通风量的要求，又能在自然通风场景下阻挡外界的雨水、大颗粒杂物直接进入风道或者设备内部，叶片之间的间隙控制在合理范围，不会因为间隙过大失去防护作用，也不会因为间隙过小提升风阻、降低通风效率。在实际工程应用中，这类通风构件常被用在高低压配电柜的柜体侧壁，作为柜内电气元件散热的进出风通道，600mm×300mm的尺寸刚好适配大容量柜体的散热需求，单组风口就能满足单台柜体的自然通风散热要求，不需要在柜体上开设多个零散开孔，能保证柜体外壳的结构强度；在厂房侧墙的自然通风系统里，

　　这类风口可以成排布设，上下对齐安装后形成规整的通风带，既满足厂房内部的换气要求，也能兼顾外墙的视觉规整度。设计这款构件的三维模型时，首先要明确安装边界的尺寸约束，外框的整体尺寸要比标称的通风口径尺寸略大，预留出安装边的宽度，避免安装时出现开孔尺寸大于构件外框、无法固定的问题；其次要考虑叶片的排布密度，不能只追求通风量盲目加大叶片间隙，要结合防护等级要求确定叶片间距和倾斜角度，同时要保证叶片和边框的连接强度，避免在长期气流冲击下出现叶片变形、脱落的问题。从建模逻辑来看，先绘制外框的截面轮廓，通过拉伸生成双层边框的基础实体，再绘制单个叶片的截面形状，按照计算好的间距进行阵列，最后对所有连接位置做圆角处理，

　　避免尖锐边角在安装时划伤施工人员，也能减少应力集中，提升构件的整体结构强度。在设备配套场景中，这类通风构件还会和防尘滤网搭配使用，内层边框预留的卡槽结构可以直接嵌入标准厚度的防尘滤网，不用额外设计滤网固定结构，在有防尘要求的车间、设备上使用时，能直接加装滤网，阻挡粉尘进入内部，后期维护时只需要抽出滤网清理或者更换即可，操作十分便捷。不同于定制化的异形通风口，这款600mm×300mm的规格属于行业内通用的常规尺寸，在通风系统改造、设备备件更换时可以直接替换同规格的旧构件，不需要重新测量开孔、定制加工，能大幅缩短维修改造的工期，降低备件采购的成本。在建模过程中还要考虑实际加工的工艺可行性，边框的板材厚度要适配常规的钣金加工能力，叶片的折弯角度要符合常规钣金折弯的精度范围，避免设计出的结构无法通过常规钣金工艺加工，导致生产难度提升、成本增加；同时所有的折弯位置都要预留合理的折弯半径，避免折弯时出现板材开裂的问题。在实际安装时，这类构件的固定点位沿着外框均匀分布，间距控制在100mm到150mm之间，保证固定后构件和安装面贴合紧密，不会出现缝隙导致漏风或者杂物进入，对于有密封要求的场景，还可以在外框和安装面之间加装密封胶条，进一步提升密封性能。
