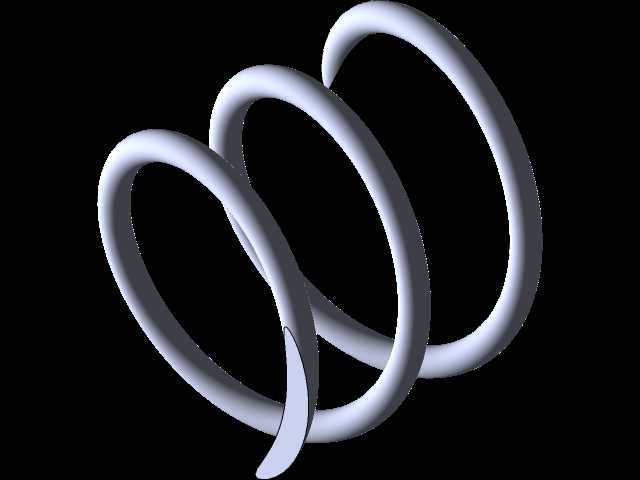

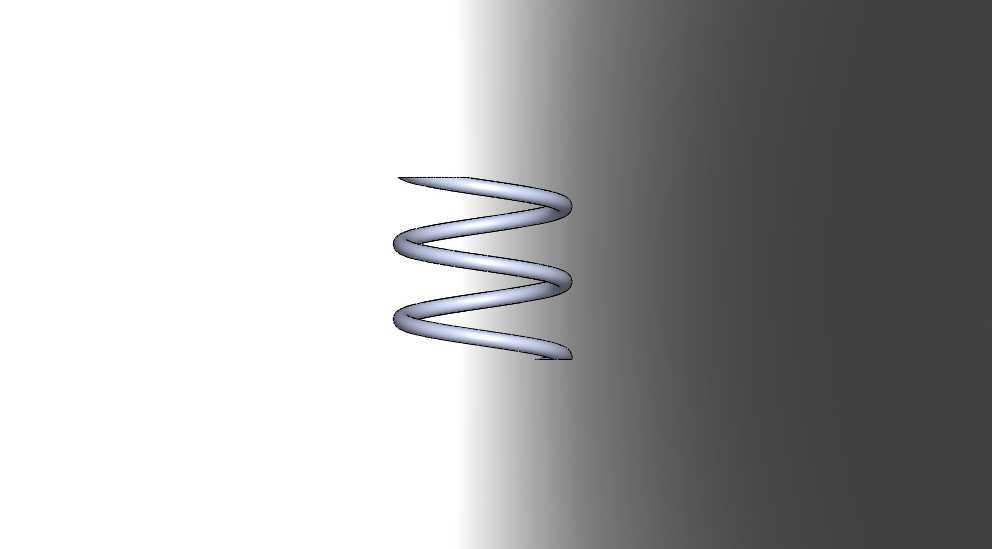

圆柱螺旋压缩弹簧三维结构设计

项目分类:通用五金配件 发布时间:2021-11-08 ID:370743
  • 圆柱螺旋压缩弹簧三维结构设计
  • 圆柱螺旋压缩弹簧三维结构设计

  日常做设备结构设计时,弹簧这类弹性元件几乎是绕不开的基础零件,小到电子设备的按键复位结构,大到重型工程机械的缓冲悬架,都能看到这类圆柱螺旋弹簧的应用场景。这次建模的这款圆柱螺旋压缩弹簧,是针对常规低压工况下的复位、缓冲需求设计的,建模过程中首先要明确的就是实际安装边界,毕竟弹簧属于形变工作类零件,不能只画自由状态的外形,必须把工作行程内的尺寸变化都考虑进去。

  先从实际用途说起,这类弹簧最常见的使用场景,是各类阀门的启闭复位结构,比如气动管路里的单向阀、安全阀,当介质压力克服弹簧预紧力顶开阀芯后,压力回落时弹簧需要提供稳定的回弹力推动阀芯复位,切断管路通路,这就要求弹簧的刚度曲线足够线性,不能出现工作行程内弹力突变的情况。除此之外,在自动化设备的缓冲工位,比如直线模组的硬限位缓冲、工装夹具的压紧复位,还有小型冲压设备的减震结构里,这类等节距圆柱螺旋弹簧都有广泛应用,相比异形弹簧或者板簧,它的加工工艺成熟,成本可控,刚度计算也有成熟的工程公式支撑,选型和定制都比较方便。

  设计思路上,首先要确定的是弹簧的丝径、中径、有效圈数这几个核心参数,这几个参数直接决定了弹簧的刚度、极限压缩量和疲劳寿命。建模的时候没有直接用软件自带的螺旋线扫描一键生成,而是先根据安装空间的限制,确定了弹簧的最大外径不能超过安装孔的内径,避免压缩过程中弹簧外径膨胀剐蹭安装孔壁;同时内径要留出足够的导向间隙,要是用导杆做内导向的话,弹簧内径和导杆之间要留0.5到1毫米的间隙,防止工作过程中弹簧歪斜卡滞。节距的设置也不是随便定的,要先算出弹簧的并紧高度,保证最大工作压缩量下,弹簧还留有一定的余量,不会直接压并失效,一般有效圈的节距要大于丝径,保证压缩到工作行程时圈与圈之间还有足够的间隙,避免接触磨损。

  建模过程中特意还原了弹簧两端的磨平结构,实际生产中压缩弹簧的两端都要做3/4圈左右的磨平处理,磨平后的端面粗糙度要达到一定要求,保证弹簧站立时的垂直度,不然安装后弹簧受力偏斜,很容易出现侧向弯曲,提前发生疲劳断裂。很多新手建模的时候容易忽略两端的支撑圈结构,直接把有效圈从头到尾扫出来,这样的模型导入工程图出加工图的时候,就会漏标支撑圈的参数,生产出来的弹簧两端没有磨平支撑,安装后根本没法稳定受力。

  外形尺寸方面,自由状态下的弹簧长度要结合预压缩量来定,安装时一般会有10%到15%的预压缩量,避免设备空载时弹簧在安装位里晃动窜动。比如在阀门复位结构里,预紧力的大小直接决定了阀门的开启压力,所以建模的时候除了自由状态的模型,还特意做了预压状态和最大工作压缩状态的干涉检查,确认在整个工作行程里,弹簧不会和周边的阀芯、阀体、导向结构发生剐蹭,也不会出现并圈的情况。

  从结构特性来说,这款等节距圆柱螺旋弹簧的刚度是恒定的,也就是弹力和压缩量成正比,适合对弹力线性度要求高的工况,如果是有变刚度需求的场景,就需要做成变节距或者组合弹簧的结构,但常规工况下等节距弹簧的可靠性更高,疲劳寿命也更容易计算。建模的时候还考虑了弹簧的旋向,一般常规弹簧用右旋就可以,要是在组合弹簧结构里,内外弹簧的旋向要相反,避免工作时互相卡滞,这个细节在做装配体建模的时候尤其要注意,很多人做组合弹簧的时候旋向设成一样,装配后压缩模拟就会出现干涉报错。

  实际工程应用里选弹簧的时候,除了尺寸参数,还要考虑工作环境的影响,比如在腐蚀环境里要用不锈钢丝,高温环境下要用合金弹簧钢丝,但三维建模阶段首先要把结构尺寸做准确,保证安装边界不出问题,后续的材料选型可以根据实际工况调整。这个模型的螺旋线过渡做了平滑处理,两端支撑圈和有效圈之间的过渡没有尖角,避免实际加工时出现应力集中的问题,毕竟弹簧工作时反复承受交变应力,应力集中的位置很容易最先出现裂纹,导致弹簧断裂失效。

  很多刚入行的结构工程师做弹簧建模的时候,容易只关注外观像不像,忽略了工程实际的安装和受力需求,比如把弹簧的节距设得太小,导致工作行程不够,或者外径设得太大,安装后和周边零件干涉,这些问题在建模阶段通过装配干涉检查完全可以提前规避。做这类基础零件的三维模型,核心不是外观好看,而是要能直接对接生产,能导入装配体里做运动仿真和干涉检查,能直接导出工程图标注所有加工参数,这样的模型才是工程实际能用的,而不是只能做渲染展示的外观模型。
