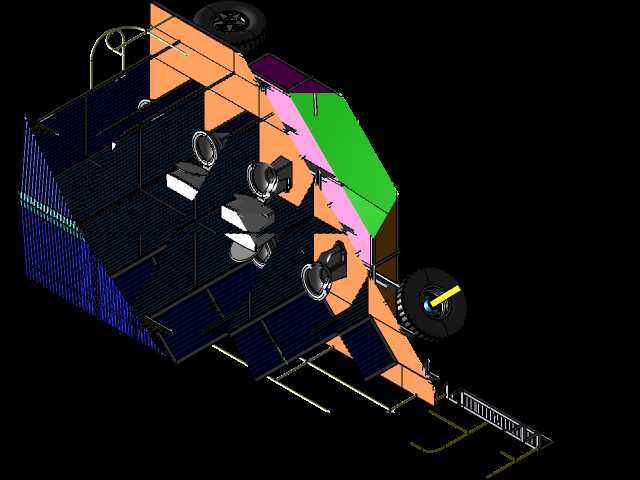

十厕位拖挂式移动公厕整体结构设计

　　这套拖挂式移动公厕的结构设计，核心是解决户外临时场景的如厕刚需，覆盖市政应急保障、大型户外活动临时配套、工地驻场、景区临时客流疏导、偏远作业区驻点等多个高频使用场景，区别于固定土建公厕，整套设施依托拖挂底盘实现快速转场部署，不需要做复杂的地基硬化处理，到场后仅需完成排污接驳、水电对接即可投入使用，转场时可通过牵引结构挂接在常规牵引车后，符合道路拖行的尺寸边界要求，整体外廓宽度控制在常规道路通行允许的2.5米范围内，长度匹配十厕位的排布需求，高度满足内部站立如厕的净空要求，同时兼顾拖行时的限高要求，不会出现超高超宽的通行问题。

　　从功能排布来看，十套厕位采用对称式沿通道两侧排布的布局，每个独立厕位都预留了蹲位/坐便器安装位、独立排风接口、洗手台安装点位、照明走线槽位，厕位隔断采用模块化拼接结构，所有隔断板的安装孔位都在整体框架上做了预定位，现场组装时不需要二次打孔裁切，单组厕位的内部净尺寸满足成年人如厕的活动空间需求，不会出现局促拥挤的使用感。底盘部分采用型钢焊接的框架结构，底部设置了承重轮组与牵引转向机构，驻场时可通过支撑脚调平，避免地面不平整导致的箱体倾斜，底盘下方预留了统一的排污汇总管路，所有厕位的排污口都通过支管接入主排污管，可快速对接现场的排污管网或者临时储污箱，不需要单独为每个厕位布设排污管线。

　　设计过程中优先考虑了户外使用的耐候性，外护板采用分块拼接的结构，不同区域的护板通过螺栓固定在框架上，出现局部磕碰损坏时可单独拆卸更换，不需要整体拆解外饰；顶部做了找坡设计，避免雨天积水渗漏，檐口预留了滴水边，防止雨水顺着侧壁流挂污染外板。内部的管线全部采用暗敷设计，给排水管、电线都布置在框架预留的空腔内，既避免外露管线被人为损坏，也让内部空间更整洁。通风系统采用顶部排风+厕位独立补风的组合形式，每个厕位都设置了独立的排气道，可快速将异味排出，避免整个公厕内部串味，补风口设置在厕位下部，形成下进上出的气流组织，提升如厕时的空气体验。

　　考虑到实际使用中的维护需求，所有洁具的安装位置都预留了检修空间，水管接口、电路接线端都设置在便于操作的位置，后期更换配件时不需要大面积拆解内部结构。框架的受力计算充分考虑了拖行过程中的颠簸载荷、满载使用时的人员重量载荷、户外大风工况下的风载荷，关键受力节点都做了加强焊接处理，底盘的承重梁采用加厚型钢，避免长期拖行出现框架变形。厕位门采用外开式设计，避免内部人员出现意外时外开便于救援，同时也不占用厕位内部的有限空间，门锁采用内外均可应急开启的结构，防止人员被困。

　　整套结构的模块化程度较高，所有零部件都采用标准化接口，生产时可实现分模块预制，现场组装效率高，转场拆解时也可按模块拆分运输，降低运输成本。针对户外使用的温差问题，墙体夹层预留了保温层填充空间，在低温区域使用时可填充保温材料，避免冬季内部管路冻堵，高温区域也能起到隔热作用，降低内部温度攀升的速度。给排水系统预留了冬季排空接口，在低温环境停用期间可排空管路内的存水，防止管路冻裂。照明系统采用集中供电设计，可外接市电，也预留了外接光伏供电系统的接口，适配无市电供应的偏远场景使用需求。
