农用鸭足式耕耘整地作业机具结构

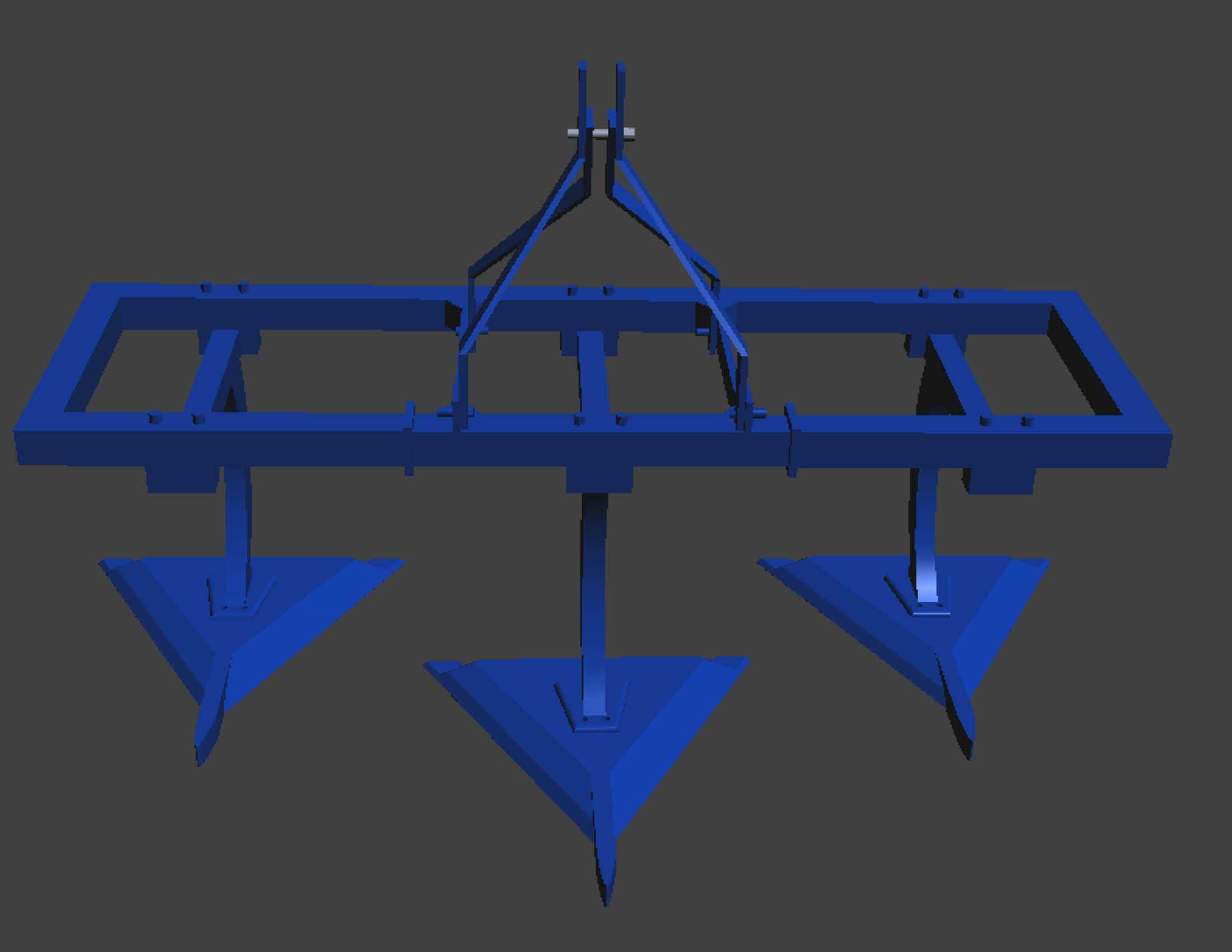

　　这款鸭足耕耘作业部件的结构设计，核心围绕旱作农田播前表土整理、行间中耕松土的实际作业需求展开，区别于传统旋耕部件的全层扰动作业逻辑，采用三点悬挂的挂接框架作为承载主体，整体框架采用矩形截面型钢拼焊成型，横向主梁上预留多组等距安装位，可根据不同作物的垄距要求灵活调整作业铲组的横向间距，适配从窄行蔬菜种植到宽行大田作物的不同耕整幅宽需求。作业端的鸭足式铲头采用对称三角形刃口设计，入土角经过反复校核，作业时可在不翻转深层土壤的前提下，切断表层土壤板结层，同时将表层作物残茬、杂草切割后混入浅层土中，既避免了全层旋耕带来的土壤团粒结构破坏，又能保证表层土壤的透气性与平整度，相比传统凿形松土铲，鸭足结构的横向切削范围更大，

　　单组铲的作业幅宽可达35厘米，同等牵引功率下作业效率提升近四成。挂接部位采用标准三点悬挂连接尺寸，上挂接点与两个下挂接点的相对位置完全匹配主流轮式拖拉机的后悬挂接口，安装时无需额外改装转接件，挂接后整机的纵向重心位置经过配重校核，作业状态下牵引线通过拖拉机牵引点中心，可有效减少作业时的机具上抬或下扎趋势，降低液压悬挂系统的负载波动。框架与铲柄的连接采用U型螺栓抱箍固定结构，铲柄上加工有多组调节孔位，可根据不同的土壤质地、作业深度要求，上下调整铲头的入土深度，调节范围覆盖5厘米到18厘米的常用耕整深度区间，适配沙壤土、壤土、轻黏土等不同旱作土壤类型的作业需求。横向主梁的两端预留有侧边挡土板的安装螺孔，作业时可加装挡土部件，

　　避免耕耘过程中土壤向未作业区域飞溅，保证田面整理后的平整度，减少后续平地作业的工作量。铲头部分采用上窄下宽的楔形截面，入土时刃口先接触土壤，逐步撑开切削范围，作业过程中土壤对铲面的阻力沿铲柄轴向传递到主梁框架，可有效降低侧向力对框架焊缝的疲劳损伤，延长整机的作业使用寿命。从结构受力角度看，整个框架的斜向支撑筋布置在挂接点与主梁的受力传递路径上，作业时牵引阻力通过斜撑直接分散到整根横向主梁，避免局部应力集中导致的主梁变形，即使在满幅作业、土壤板结较为严重的地块，框架的形变量也能控制在允许范围内，不会出现铲头错位、耕深不一致的问题。这类耕耘机具主要应用于旱作农业区的播前整地、作物生长期的行间中耕松土环节，相比动力驱动的旋耕设备，

　　其依靠拖拉机牵引作业，无额外动力消耗，作业过程中对土壤的压实程度更低，尤其适合土壤保墒要求较高的旱作区域使用，能够在减少动土量的前提下，达到表层土壤疏松、破除板结、清除杂草的作业效果，为作物播种、根系生长创造适宜的表层土壤环境。在三维建模过程中，所有型钢的拼接位置、螺栓连接的孔位间距、铲头的曲面刃口角度都严格按照实际加工装配尺寸还原，挂接接口的尺寸公差、铲柄调节孔的位置精度都参照农机具设计的相关行业标准设定，可直接用于后续的工程出图、样机试制参考，也可作为农机设计人员开展同类耕耘部件结构优化的基础模型，通过调整铲头角度、铲组间距、框架幅宽等参数，快速衍生出适配不同作业场景的变型机型。
