0.25英寸外螺纹连接消音降噪接头

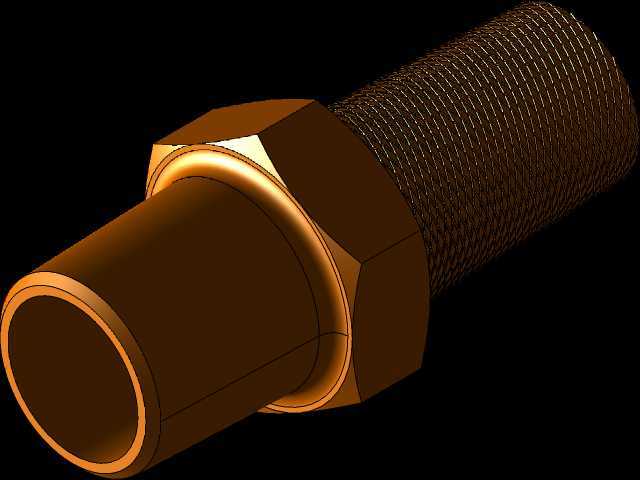

　　在气动控制回路、小型流体排放管路的现场调试中，排气段的气流啸叫一直是车间噪声治理的常见痛点，这类小通径消音接头的应用，就是针对0.25英寸通径的排气端口做针对性降噪处理，避免高压气体直接排空产生的高频尖锐噪声，同时不会过度影响管路的排气效率。从结构设计来看，这款消音接头采用一体式六角本体加网面排气段的组合，六角部位的对边尺寸完全适配标准开口扳手的操作空间，安装时可以直接卡紧六角面施加扭矩，不会出现打滑损伤本体的问题，靠近安装端的外螺纹段做了标准牙型处理，能够直接匹配对应规格的内螺纹端口，不需要额外加工转换接头，螺纹根部的轴肩位置可以贴合安装面，配合密封垫片就能完成端面密封，避免安装后出现漏气问题。

　　很多现场安装人员容易忽略消音元件的安装边界，这款接头的整体长度控制得比较紧凑，网面消音段的外径比六角本体略大，安装时不需要给尾部预留过大的操作空间，只要保证网面段不被其他管路、结构件完全贴死遮挡，就能保证排气通畅，不会因为消音元件被堵造成管路背压升高，影响上游阀件或者动力元件的正常动作。不同于大流量工况使用的扩容式消音器，这类小尺寸消音接头的消音原理是通过网面的密集微小孔隙，将高压排出的大股气流拆分成多股细流，逐步降低气流的喷出速度，削弱气流喷出时产生的振动噪声，网面的孔隙密度经过匹配，既能够保证足够的通流面积，不会造成排气阻力过大，又能有效打散气流的紊流状态，降低排气噪声的峰值。

　　在实际选型过程中，首先要确认安装端口的螺纹规格与这款接头的外螺纹完全匹配，其次要核算管路的最大排气流量，避免消音器的通流能力不足造成背压超标，尤其是在高频动作的气动阀排气端，背压过高会导致阀件复位延迟、动作卡顿，严重时还会影响整套气动回路的动作节拍。安装过程中要注意，拧紧扭矩不能超过六角本体的承受上限，因为这类接头的本体多采用金属材质加工，过度拧紧容易造成螺纹滑牙或者本体开裂，安装前要在螺纹部位缠绕合适的密封带，注意密封带不要超出螺纹端部，避免密封带碎屑被气流带入消音段堵塞孔隙，长期使用过程中如果发现消音效果下降、排气不畅，要及时检查网面是否被管路中的油污、杂质堵塞，可采用洁净压缩空气反向吹扫清理，不要用尖锐物体戳刺网面，避免网孔破损失去消音效果。

　　从建模的细节处理来看，这款消音接头的六角部位做了标准的倒角处理，避免安装时锐边划伤操作人员，网面段的纹理完全按照实际产品的编织网结构还原，能够直观体现消音段的结构形态，螺纹段的牙型尺寸符合标准螺纹的参数要求，在做管路装配模拟时，可以直接和对应规格的内螺纹零件完成装配干涉检查，提前确认安装空间是否足够，不会出现装配时和周边零件发生位置冲突的问题。很多小型气动设备的出厂配置中，都会在电磁阀的排气端口标配这类小尺寸消音器，既能够满足车间的噪声排放标准，又不会占用过多的安装空间，相比外接长管式消音装置，这类一体式接头的安装效率更高，后期维护更换也更方便，不需要拆解过多的管路附件，直接拧下旧件替换新件即可完成维护。在一些小型真空发生回路的排气端、小型气泵的排气端口，也能看到这类消音接头的应用，只要通径和螺纹规格匹配，就可以直接安装使用，不需要额外做结构改装。
