带球形调节端的螺杆式管道紧固夹具结构

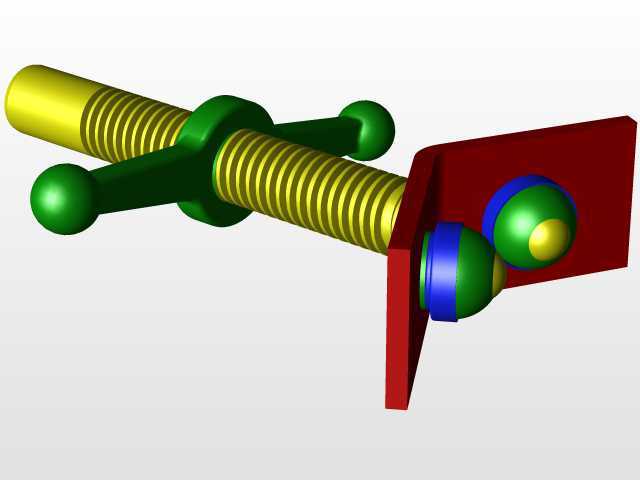

　　在流体输送管路布设、小型液压试验台架搭建、实验室气路排布这类场景里，管路的固定定位一直是容易被忽略却直接影响系统稳定性的环节——尤其是存在小幅振动、安装面存在角度偏差的工况下，普通刚性管夹很容易因为应力集中出现管路磨损、夹件松动的问题，这款带球形调节端的螺杆式管道夹具，正是针对这类非理想安装场景做的结构优化。从实际使用逻辑来看，这款夹具的核心功能是实现圆形截面管路的快速装夹与位置微调，区别于传统U型管夹靠双侧螺母锁紧的固定方式，它把调节端做了球头铰接结构，穿装在红色安装立板上的两个带蓝色衬圈的球头，能够自适应安装面的角度偏差，哪怕安装基座的平面和管路轴线存在3°以内的倾斜，球头也能自动偏转贴合，不会出现螺杆别劲、

　　锁紧后局部应力过大压伤管路外壁的情况。夹具的核心受力件是贯穿整体的梯形螺杆，螺杆表面做了连续的梯形螺纹，相比普通三角螺纹，它的牙根强度更高，在频繁调节夹紧力的工况下不容易滑牙，螺杆中段的绿色十字形操作件是集成式的施力结构，两端的球头握柄不需要额外配套扳手，徒手就能转动螺杆调节夹紧行程，在设备运维现场空间狭窄、无法伸入扳手的位置，这种设计能大幅提升装拆效率。设计思路上，这款夹具没有追求大夹紧力的重载场景，而是瞄准了中小管径管路的快装需求，安装立板上预留的球头安装孔做了沉槽设计，球头装入后不会从外侧脱出，蓝色的衬圈采用低摩擦系数的耐磨材质，既能够给球头提供转动阻尼，避免设备运行过程中球头随意偏转移位，又能减少球头和金属安装板之间的磨损，

　　延长夹具的反复使用寿命。从安装边界来看，这款夹具的安装立板为平直板式结构，不需要在安装基座上加工复杂的定位槽，只需要对应两个球头螺杆的位置加工通孔，穿装固定螺栓就能完成基座侧的固定；夹紧侧的十字形压件接触面做了圆弧过渡，和圆形管路的外壁贴合度更好，夹紧时不会像平口压块那样把管路压出凹痕，适配的管路外径范围可以通过螺杆的旋入行程调节，在有效行程内不需要更换压块就能覆盖相邻规格的管径，减少了现场备件的种类。在实际设备调试场景中，这类夹具常被用在液压站的外接测试管路固定、车间压缩空气支路的临时改线、小型制冷设备的冷媒管路定位这些场景，因为它的球头自适应结构，当设备运行产生小幅振动时，球头位置可以产生微小的转动卸力，

　　避免振动应力直接传递到螺纹连接部位，相比普通刚性管夹，它的防松能力更适配存在持续微振的工况。做三维建模的时候要特别注意几个配合尺寸的公差：球头和安装板沉孔的配合要选间隙配合，保证球头能够灵活转动但不会出现旷量；梯形螺杆和十字压件的内螺纹配合要选中等精度的过渡配合，既要保证转动调节顺畅，又要避免夹紧后出现轴向窜动；蓝色衬圈的内孔尺寸要和球头直径匹配，过盈量控制在合理范围，压装后不会因为频繁转动出现衬圈脱出的问题。另外，十字操作件两端的球头握柄做了圆滑过渡，没有尖锐棱角，徒手操作时不会划伤手部，这也是现场运维类工装很重要的人机工程设计细节——很多工装只考虑功能实现，忽略了操作时的安全性，这款夹具在这一点上做了很务实的考量。从结构受力路径来看，夹紧管路时的作用力从十字压件传递到梯形螺杆，再通过安装立板上的球头结构分散到安装基座上，整个受力路径没有应力集中的锐角拐点，长期承受交变夹紧力也不容易出现结构断裂。和传统的管道抱箍相比，这款夹具的零件数量更少，整体只有螺杆组件、十字压件、安装立板、球头组件、耐磨衬圈几个部分，拆装维护时不需要拆分太多小零件，不容易出现现场装拆时零件掉落丢失的问题，很适合在户外作业、高空管路安装这类操作条件受限的场景使用。
