多工位回转式动力钳传动结构设计

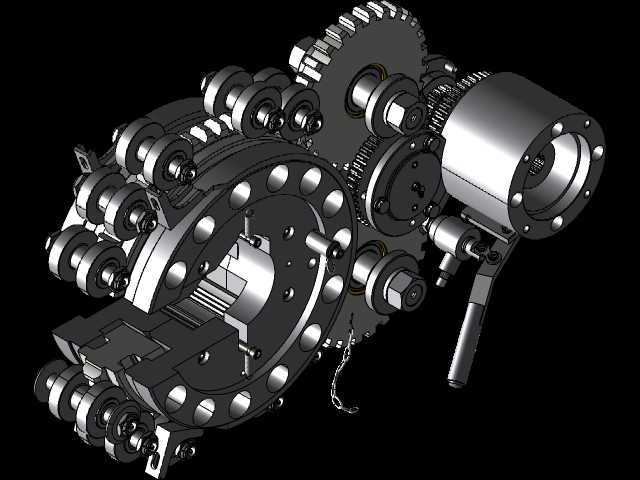

　　这套动力钳的核心传动布局采用了行星轮系搭配直齿圆柱齿轮的组合传动方案，在实际油田修井、管具拆装作业场景中，这类结构主要承担管柱的上扣、卸扣扭矩输出，同时配合回转式多工位夹紧模块，可适配不同管径的金属管具夹持作业，相比传统单颚板动力钳，多工位布局能在单次回转动作中完成夹紧、扭矩加载、退位的连续动作，大幅减少管具拆装的辅助作业时间。从结构设计逻辑来看，整套传动链的输入侧集成了离合式手柄操控结构，手柄通过拨叉机构控制滑移齿轮的啮合位置，可实现正反转扭矩输出的快速切换，无需额外配置换向阀组，在野外无稳定气源电源的作业场景下，纯机械传动的结构可靠性远高于液动、气动类同功能设备。夹紧模块采用了周向均布的滚轮式颚板结构，

　　每个颚板配套独立的压簧与偏心锁紧机构，当回转盘在齿轮驱动下转动时，偏心结构会带动颚板沿径向进给，均匀抱紧管具外壁，周向12组均布的夹紧单元可将夹持力均匀分散到管具接触面，避免单点位应力集中造成的管具表面压伤，尤其适合薄壁油管、钻杆的拆装作业。传动端的主齿轮采用了齿圈与轮毂分体式设计，齿圈通过铰制孔螺栓与轮毂连接，在长期作业出现齿面磨损后，可单独更换齿圈部件，无需拆卸整套传动总成，降低现场维护的配件成本与拆装工作量。安装边界方面，整套动力钳的主体回转盘外径控制在420mm范围内，输入轴端的连接法兰采用标准六螺栓安装孔位，可直接适配现有修井作业平台的通用安装支架，无需额外加工过渡连接座；钳体的轴向总厚度控制在180mm，

　　在狭窄的井架作业空间内可灵活调整作业位置，不会与周边的井口工具、液压管线产生运动干涉。齿轮传动副的侧隙设计预留了0.12-0.18mm的磨损补偿量，在野外多尘、多油污的作业环境下，即使齿面附着少量泥沙颗粒，也不会出现卡滞、打齿的故障；所有转动销轴位置均设计了防尘密封圈与注油通道，日常维护时可通过外部注油嘴直接向摩擦副加注润滑脂，无需拆解钳体。手柄操作端的操作力通过杠杆比优化控制在150N以内，现场作业人员单人即可完成换向、夹紧、扭矩加载的全部操作，无需额外辅助人员配合。周向布置的滚轮颚板采用了合金工具钢材质，表面淬火硬度达到HRC55-60，夹持带锈蚀的旧管具时也不会出现颚板打滑、崩齿的问题；滚轮内部配套了滚针轴承，

　　在夹紧状态下管具与颚板之间为滚动摩擦，上扣过程中可自动微调管具的同轴度，避免螺纹偏扣造成的丝扣损伤。整套结构的传动比经过匹配计算，在输入转速60r/min的情况下，输出端的最大扭矩可达到12kN·m，完全满足常规3-1/2英寸到7英寸管径的油管、钻杆上卸扣扭矩需求；传动链末端设置了安全剪切销，当输出扭矩超过额定值1.2倍时剪切销会自动断裂，切断动力传输，避免过载造成齿轮断齿、颚板断裂的设备损坏，同时也能防止扭矩过大拧坏管具螺纹。从建模细节来看，所有齿轮的齿形参数均按照标准渐开线圆柱齿轮参数绘制，啮合位置的侧隙、重合度均符合机械设计手册的相关要求，夹紧机构的偏心行程经过运动仿真验证，在最小夹持管径到最大夹持管径的全行程范围内，颚板的进给运动无卡滞点，夹紧力的输出曲线平稳，不会出现行程末端夹紧力骤降的问题。钳体的主体壳体采用了剖分式结构，上下壳体通过定位销与螺栓连接，装配时可先将内部的齿轮、轴系、夹紧模块预装在下壳体，再扣合上壳体完成总装，装配工艺性良好，适合批量生产的装配流程。所有外露的螺栓端部均设计了防松钢丝孔，在高频振动的作业环境下，穿设防松钢丝后可避免螺栓松动脱落，提升设备运行的安全性。
