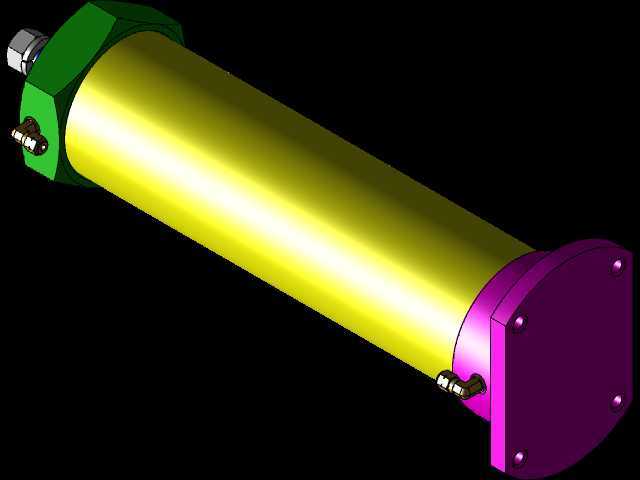

4英寸孔径15.5英寸行程气动气缸结构

　　这款气动执行元件在常规工业气动回路里承担直线往复动力输出的作用，常见于轻工装配线的工件推料工位、工装夹具的夹紧动作回路、包装设备的压合执行端，也可适配小型自动化专机的直线位移驱动场景，相比同行程的液压执行元件，它的介质取排更便捷，不会出现油路泄漏污染工位的问题，适配对洁净度有一定要求的加工、装配场景。从结构设计逻辑来看，这款气缸采用了单杆双作用的气路布局，缸筒两端分别设置进出气接口，通过压缩空气交替进入缸筒两腔来推动活塞完成伸出、缩回的往复动作，两端端盖与缸筒的连接采用紧固件锁合结构，端盖处设置了密封沟槽，搭配适配的密封圈来保证腔室的气密性，避免工作过程中出现气压泄漏导致输出力不足的问题。端盖与活塞杆配合的位置设置了导向结构，

　　能在活塞杆往复运动过程中提供足够的径向支撑，避免活塞杆长期承受偏载出现弯曲、密封件偏磨的问题，延长元件的实际使用寿命。从安装边界来看，这款气缸的缸体内孔直径为4英寸，对应活塞的有效作用面积固定，在给定工作气压下可以输出稳定的推拉力，能满足多数中低负载直线驱动的需求，15.5英寸的行程参数可以覆盖多数常规工位的直线位移需求，不需要额外搭配行程放大机构就能直接完成指定距离的动作输出。缸体的外形采用圆柱式布局，一端的端盖设置了安装法兰结构，可以直接通过紧固件将气缸固定在设备的安装立板上，不需要额外设计复杂的安装转接件，降低设备设计阶段的安装结构复杂度。活塞杆的伸出端设置了标准的外螺纹连接结构，可以直接搭配不同类型的连接接头，适配推头、

　　压块、夹具连接端等不同的执行末端，不需要对活塞杆端部进行二次加工就能完成装配。在设计建模过程中，这款气缸的各部件配合公差参考了气动元件的通用行业标准，缸筒内壁的粗糙度要求、活塞密封件的压缩量、活塞杆的表面硬度要求都在结构细节里做了对应体现，能为后续的工程出图、元件选型、虚拟装配验证提供准确的三维参考。在实际设备选型过程中，这类气缸的输出力核算需要结合实际工作气压来计算，4英寸的缸径在0.5MPa的常规工作气压下，伸出侧的理论输出推力可以达到数百公斤级别，足够应对多数压合、推料、夹紧的工况需求，双作用的结构设计也让缩回动作同样具备稳定的输出拉力，不需要额外加装复位弹簧就能完成回程动作，相比单作用弹簧复位气缸，它的行程可以做的更长，

　　不会因为弹簧长度限制压缩可用行程范围。气路接口设置在缸体两端的侧方位位置，接口规格采用通用的气动管接头标准，现场装配时可以直接搭配标准快插接头完成气路连接，不需要额外加工转接螺纹。端盖处的缓冲结构可以在活塞运动到行程端点时提供一定的缓冲作用，降低活塞撞击端盖产生的噪音与结构冲击，避免长期冲击导致紧固件松动、密封件损坏的问题。在三维建模的细节处理上，缸筒的外壁做了光滑圆柱面处理，没有多余的凸起结构，方便现场安装时调整气缸的轴向位置，两端端盖的紧固件采用内六角圆柱头螺钉，沉头孔的设计让螺钉头部不会突出端盖表面，避免安装过程中与周边设备结构产生干涉。活塞杆的表面做了硬化处理的结构示意，对应实际产品中活塞杆的耐磨、防锈要求，避免长期往复运动中表面出现划痕导致密封件损坏、气压泄漏的问题。这类气缸在实际产线应用中，通常会搭配电磁阀、节流阀、气源处理元件组成完整的气动回路，通过节流阀可以调节活塞的运动速度，适配不同工况对动作节拍的要求，避免速度过快导致的工件撞击、动作冲击问题。对于设备设计人员来说，准确的三维模型可以在虚拟装配阶段提前验证气缸的安装空间是否足够，活塞杆伸出到最大行程时是否会与周边设备结构产生干涉，缩回状态下的整体长度是否满足设备的布局要求，减少实际加工装配阶段出现的结构干涉、安装空间不足等问题，缩短设备的设计迭代周期。
