石油钻采用高压液压节流阀结构设计

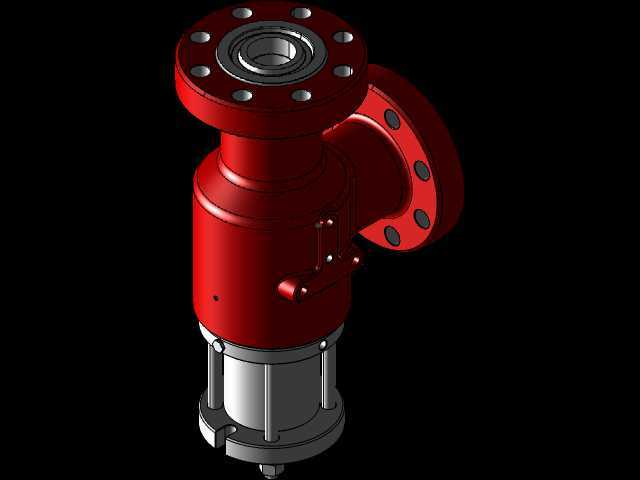

　　在陆地及海洋油气钻采作业的井控管汇系统中，节流阀是承担井口压力调控、井筒流体节流降压的核心承压部件，这款液压驱动的节流阀针对10000psi高压作业工况设计，通径规格为3.0625英寸，主要适配钻井作业中压井管汇、节流管汇的安装需求，在出现地层压力异常、井涌风险时，可通过液压驱动快速调整阀瓣开度，控制井筒返出流体的通流面积，将井口套压、立压稳定在安全作业区间，避免压力突升对井口设备、管汇造成冲击破坏，也能防止压井过程中压力控制不当引发的次生作业风险。从结构设计逻辑来看，这款阀采用角式通流布局，侧向与顶部均设置法兰连接端，可直接适配直角走向的管汇排布，减少现场安装时的弯头配置，降低管汇整体的流阻与泄漏点。

　　上部法兰为标准高压法兰连接结构，螺栓孔沿法兰周向均布，安装时可与对应压力等级的井口管线、压井管路直接配对，密封面采用金属密封结构，适配高压含固相颗粒的钻井液、地层产出流体介质，避免橡胶密封在高速含砂流体冲蚀下快速失效。下部的执行机构集成了液压驱动缸与阀杆导向结构，液压驱动的设计相比手动节流阀，可实现远程开度控制，作业人员无需在高压井口区域近距离操作，大幅提升高压井控作业的人员安全性，执行缸的导向套采用耐磨合金材质，可承受阀杆往复调节过程中的侧向力，避免阀杆偏磨导致的密封泄漏、开度卡滞问题。侧向的出口法兰同样采用同压力等级的法兰连接结构，流道内部做了圆弧过渡处理，流体从上部入口进入后，经节流部件调整通流面积后从侧向出口流出，

　　流道无直角突变区域，可降低高速流体对阀体内壁的冲蚀速率，延长阀件在含砂钻井液工况下的使用寿命。设计过程中针对高压工况的承压需求，阀体采用整体锻造结构，避免铸造阀体可能存在的砂眼、疏松等缺陷带来的承压风险，阀体壁厚按照10000psi工作压力下的材料许用应力做了冗余校核，在法兰与阀体衔接的应力集中区域做了圆弧过渡加厚处理，避免压力波动过程中出现应力开裂。阀瓣与阀座的密封面堆焊硬质合金，可承受节流过程中高速流体的冲蚀与气蚀，即使在小开度节流的极端工况下，密封面也能保持较长的使用寿命，减少现场更换阀内件的频次。安装边界方面，这款阀的法兰连接尺寸严格遵循对应压力等级的API法兰标准，现场安装时无需额外加工转接法兰，

　　整体轴向与径向尺寸充分考虑了井场管汇的安装空间，下部执行机构的液压油接口采用标准液压管接头规格，可直接对接井场的液压控制系统，执行机构的行程与阀瓣开度做了线性匹配，现场可通过液压系统的行程反馈直接对应节流开度，无需额外加装位移传感器即可实现压力的精准调控。在实际作业场景中，这款阀除了常规钻井过程中的节流压井作业，也可适配完井测试、修井作业中的压力调控需求，针对含硫化氢、二氧化碳的酸性工况，可将阀体材质更换为抗硫合金钢，满足高腐蚀工况的使用要求。阀的外部设置了开度指示结构，即使在远程液压控制失效的应急场景下，作业人员也可通过外部指示判断当前阀位，配合应急手动操作结构完成关阀或者开度调整作业，避免井控险情扩大。从建模细节来看，这款模型完整还原了法兰螺栓孔位置、执行机构的导向柱结构、阀体外部的加强筋布局，以及液压接口的位置尺寸，可直接用于井控管汇的装配干涉检查、安装布局模拟，也可作为高压阀件结构设计的参考样本，帮助设计人员快速理解高压液压节流阀的结构组成、装配关系，在做同类型阀件设计时，可参考其流道布局、承压结构的设计思路，结合具体工况参数调整通径、压力等级与连接尺寸，缩短产品开发的周期。
