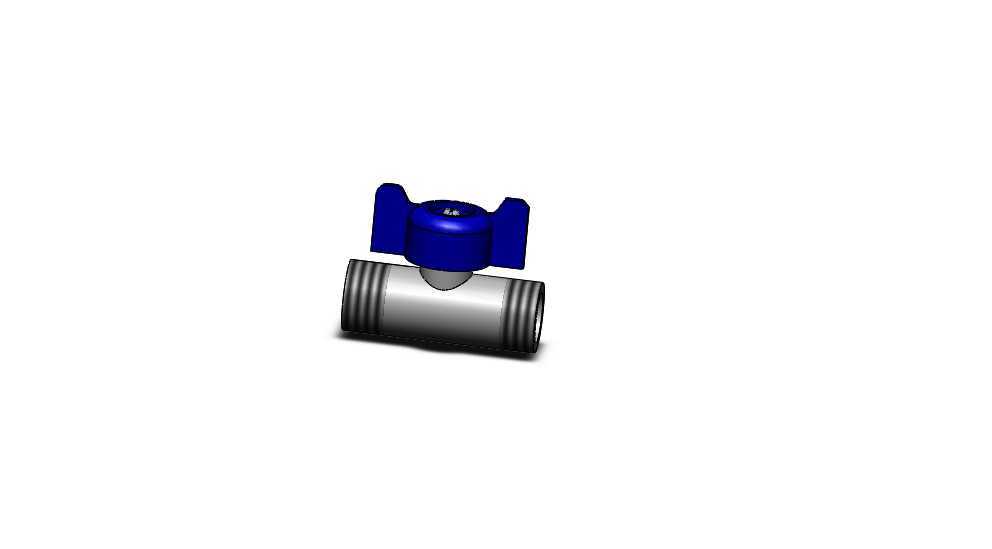

小型蝶形手柄外螺纹直通式球阀结构

　　这款小型手动球阀的结构设计，最初是面向民用给排水、小型气动回路、低压液压支路这类对安装空间有严格限制的场景做的适配，做结构建模的时候最先敲定的是两端的外螺纹连接形式，没有选用法兰或者卡套结构，核心是考虑到小通径管路的安装效率，外螺纹可以直接缠生料带或者配合密封胶拧入对应内螺纹的管路接头，不需要额外做配对法兰的螺栓孔位对齐，现场安装的时候单人就能完成操作，不用额外配备吊装或者紧固辅助工具。

　　手柄部分选用蝶形双翼结构，而非常见的长杠杆手柄，是因为这类小通径阀门很多时候会安装在设备内部的管路排布密集区，长手柄需要的转动空间大，很容易和周边的管路、设备钣金件发生干涉，蝶形手柄的转动半径控制在阀体直径的1.2倍以内，90度开关的行程里，不需要预留过长的操作空间，甚至在狭窄空间里用手指捏住两翼就能完成开关操作，不会出现手柄卡滞转不动的情况。手柄和阀芯的连接做了扁位定位，装配的时候直接压入阀芯顶端的定位槽即可，不需要额外的销钉或者紧固件固定，减少零件数量的同时，也避免了长期开关操作后连接松动的问题。

　　阀体部分采用直通式流道设计，没有做缩径处理，流道的通径和两端连接的管路通径完全一致，流体经过的时候不会出现明显的节流效应，压损比同通径的截止阀低60%以上，适合用在对管路压降敏感的回路里，比如小型空压机的出气支路、家用净水设备的管路连接、小型灌溉系统的支路控制，都能满足流量要求。阀芯选用浮动式球芯结构，密封件采用嵌入式安装，球芯和密封座的接触比压经过校核，在1.6MPa的公称压力下，不会出现内漏的情况，同时开关的扭矩控制在1N·m以内，不需要借助扳手就能手动操作，哪怕是没有经过专业培训的普通使用者，也能轻松完成阀门的开关动作。

　　建模的时候特意做了安装边界的校核，两端外螺纹的长度控制在标准有效牙数范围内，拧入对应接头后，阀体不会因为螺纹拧入过深导致流道错位，也不会因为螺纹啮合长度不够出现密封失效的问题。阀体中部的连接螺纹做了退刀槽设计，装配的时候左右两部分阀体可以精准对齐，不会出现螺纹偏斜导致的球芯卡滞。外表面的建模做了圆弧过渡，没有尖锐的棱角，一方面是避免安装的时候划伤操作人员，另一方面也减少了铸造或者注塑加工的时候的应力集中点，提升零件的结构强度。

　　从实际应用的角度看，这款阀门的结构可以覆盖绝大多数小通径低压流体控制场景，不管是民用的水路改造，还是工业设备里的辅助气路、冷却水路控制，都能适配。建模过程中对所有配合面都做了公差匹配，球芯和密封座的配合间隙控制在合理范围，既不会因为间隙过大导致内漏，也不会因为间隙过小导致开关扭矩过大。手柄的材质选用工程塑料的时候，还做了加强筋结构，在频繁开关的操作下，不会出现手柄断裂的情况，如果是用在有一定腐蚀的场景，阀体可以换成不锈钢材质，密封件换成氟橡胶，就能适配弱酸碱流体的控制需求，不需要改动整体的结构尺寸，只需要更换对应材质的零件即可，通用化程度很高。

　　在管路排布设计的时候，这款阀门的整体长度比同通径的闸阀短三分之一左右，在空间紧凑的设备内部排布管路的时候，可以有效节省安装空间，减少管路的弯折次数，进一步降低整个管路的压损。两端的外螺纹采用标准管螺纹规格，和市面上通用的管路接头完全兼容，不需要定制特殊的转接头，替换旧阀门的时候也能直接安装，不用改动原有管路的结构。
