螺柱安装式碳钢钢球传输轴承结构

　　在物流分拣线、工装板输送台、板材加工进料工位这类需要实现物件低摩擦平面滑移的场景里，这类螺柱安装式钢球传输部件是很常见的支撑单元，它替代了传统的固定支撑块，让被承载的工件可以在平面内任意方向灵活推移，大幅降低推移过程中的摩擦阻力，避免工件底面被硬摩擦刮花，也能减少工人推移重型工件时的施力强度。

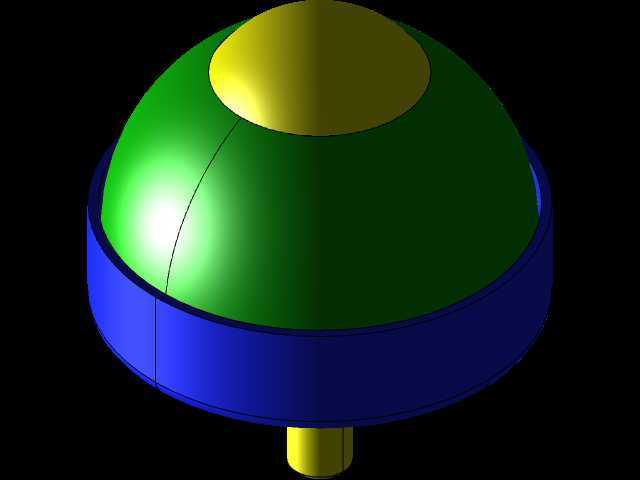

　　从结构设计逻辑来看，这个部件采用分体式装配思路，主体承载钢球嵌装在下部的碗形承托座内，承托座内部预留了足够的钢球活动间隙，同时在承托座与主钢球之间排布了一圈小直径的滚珠作为滚动介质，让主钢球在承受垂直载荷的同时，可以实现任意方向的顺畅转动，不会出现卡滞、偏磨的问题。承托座底部延伸出的螺柱结构，是专门为快速安装设计的，安装时只需要在安装基板上加工对应规格的螺纹孔，将螺柱旋入即可完成固定，不需要额外设计压盖、紧固件来锁定承托座，相比法兰压装式的钢球滚轮，这种螺柱安装结构的安装效率更高，占用的安装面空间更小，尤其适合在安装空间局促、排布密度较高的输送台面上使用。

　　尺寸边界方面，这个部件的主承载钢球直径为1英寸，这个尺寸规格决定了它的单点承载能力，适合承载中等重量的工件，不会因为钢球直径过小导致接触应力过大，在工件表面压出凹痕。底部螺柱采用0.25英寸-20的统一螺纹标准，这个螺纹规格是英制机械安装里的常用规格，和多数进口输送设备、工装夹具的安装孔位可以直接兼容，不需要额外加工转换螺纹，降低了设备改造、备件替换的适配成本。承托座的外径略大于主钢球的直径，在钢球外围形成一圈限位防护，避免作业过程中细小的切屑、杂物直接卡入钢球与承托座的配合间隙里，延长部件的维护周期。

　　从材质选用上，主体承托结构和主钢球都采用碳钢材质，经过淬硬处理后表面具备足够的硬度，在长期承受滚动摩擦、工件冲击载荷的工况下，不会轻易出现凹陷、磨损变形的问题，相比不锈钢材质的同规格部件，碳钢淬硬后的承载能力更强，成本也更低，适合在无强腐蚀要求的普通工业车间环境里使用。在实际选型排布时，需要根据被输送工件的重量、底面接触面积来计算排布间距，保证每个钢球单元承受的载荷在额定承载范围内，同时要保证工件底面至少有三个钢球单元同时接触支撑，避免工件推移过程中出现倾斜、卡滞。在安装调试时，要注意所有钢球单元的顶部钢球最高点处于同一水平面上，误差控制在0.1mm以内，否则会出现部分钢球悬空不受力、部分钢球过载磨损的问题，影响整体输送的顺畅度。

　　这类钢球传输部件除了用在水平输送台面上，也可以用在弧形转向导轨、工件顶升移载机构里，作为辅助滚动支撑，减少机构动作时的摩擦阻力。在三维建模过程中，需要重点关注钢球与承托座的配合间隙、内部滚珠的排布轨迹、螺柱与承托座的连接过渡结构，这些细节直接影响后续出图加工时的工艺合理性，比如承托座的碗形内曲面需要和钢球的球面保持同心，内部滚珠的滚道要做圆弧过渡，避免应力集中，螺柱与承托座的连接位置要做圆角加强，避免安装旋紧时出现应力断裂。建模时还要注意安装边界的预留，螺柱的有效旋合长度要满足安装板厚度的要求，承托座底部要预留足够的扳手空间，方便安装时拧紧固定。
